Peralatan Uji Guncangan Termal IEC 60068 untuk Siklus Suhu Tinggi dan Rendah

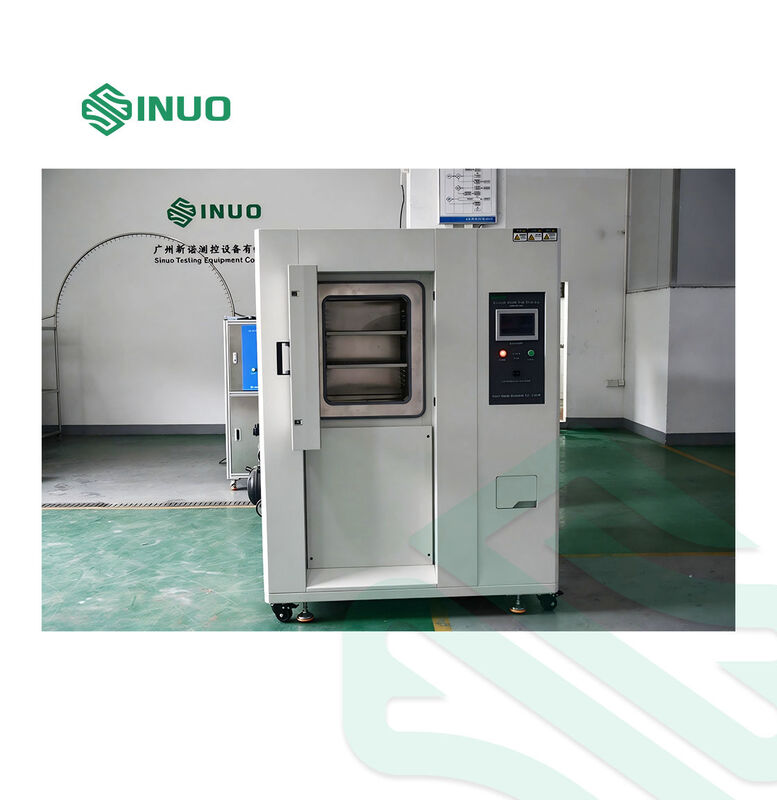

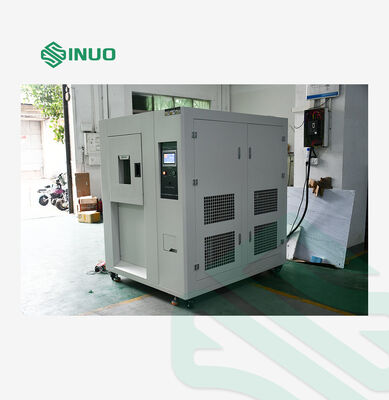

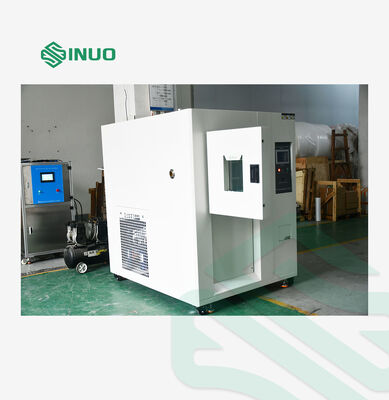

Ruang Uji Guncangan Termal dirancang untuk mengevaluasi ketahanan produk dan material terhadap transisi cepat antara kondisi suhu tinggi dan rendah. Berbeda dengan peralatan siklus suhu konvensional, ruang uji lingkungan ini menggunakan zona penyimpanan suhu tinggi dan suhu rendah yang terpisah bersama dengan area uji independen untuk mencapai perubahan suhu yang cepat sementara spesimen uji tetap diam.
Dengan rentang suhu dari -60°C hingga +200°C dan waktu pemulihan guncangan yang ditentukan ≤5 detik, ruang ini cocok untuk pengujian lingkungan dan keandalan yang dipercepat untuk komponen, rakitan, dan material.
Dapat digunakan di industri termasuk komponen otomotif, produk listrik dan elektronik, plastik, karet, produk logam, pengujian material, dan laboratorium jaminan kualitas.
Sistem ini dirancang berdasarkan persyaratan yang terkait dengan pengujian lingkungan IEC 60068, termasuk pengujian dingin, panas kering, dan perubahan suhu.

Fitur Utama

Transisi Suhu Tinggi/Rendah yang Cepat

Ruang ini mendukung pengujian suhu tinggi dari suhu ruangan hingga +200°C dan pengujian suhu rendah dari suhu ruangan hingga -60°C. Waktu pemulihan guncangan suhu yang ditentukan adalah ≤5 detik untuk -60°C hingga +200°C.

Zona Suhu Terpisah

Kontrol output pendinginan otomatis

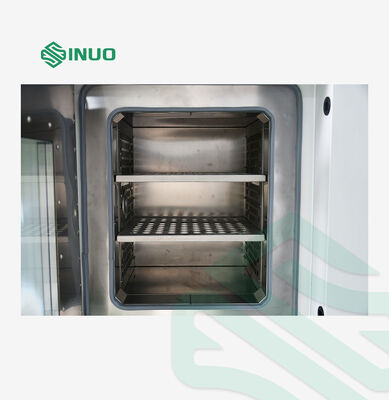

• Area pengujian produk independen
• Area penyimpanan panas suhu tinggi
• Area penyimpanan dingin suhu rendah

Konfigurasi ini memungkinkan peralihan cepat antara kondisi suhu tanpa memerlukan spesimen untuk ditransfer secara manual antar ruang.

Kontrol Suhu Presisi

Ruang uji menyediakan:

• Fluktuasi suhu: ±0.5°CDeviasi suhu: ±2°C
• Resolusi suhu: 0.1°CAkurasi suhu: ±0.01°C
• Fungsi kontrol ini mendukung pengujian lingkungan yang berulang dan kontrol kualitas laboratorium.Kontrol Uji yang Dapat Diprogram
• Layar sentuh LCD warna 7 inci dengan kontrol PLC memungkinkan operator untuk mengatur profil suhu, memantau kondisi pengujian, dan merekam data operasi. Sistem mendukung operasi konstan, pengujian terprogram, dan startup terjadwal.Hingga 120 program uji dapat disimpan, dengan waktu pengaturan maksimum 99 jam 59 menit per segmen.

Pemantauan dan Komunikasi Data

Ruang ini menyediakan antarmuka RS232 dan USB dan dapat dihubungkan ke komputer untuk tampilan kurva suhu, pengumpulan data uji, dan pemantauan peralatan.

Parameter Teknis:
Dimensi kotak bagian dalam

600*600*400mm (P*L*T)

Dimensi luarSekitar 1850*2100*1770 (P*L*T) tergantung ukuran sebenarnyaRentang suhu

-60～200℃

Segmen program saat ini

Waktu uji tersisa
Jumlah siklus

• Status pemanasan
• Status pendinginan
• Kurva suhu waktu nyata
• Data operasi historis
• Informasi kesalahan
• Pengontrol mendukung operasi suhu konstan, siklus suhu terprogram, dan startup terjadwal. Operator juga dapat melewati segmen program atau mempertahankan fungsi yang dipilih selama eksekusi program.
• Sistem ini mencakup deteksi kesalahan otomatis dan fungsi alarm untuk membantu mengidentifikasi kondisi operasi yang tidak normal.
• Mode Uji Guncangan Suhu
• Ruang ini mendukung beberapa urutan operasi sesuai dengan profil uji yang diperlukan:
• Mode Uji
• Deskripsi

Tinggi → Rendah
Paparan suhu tinggi diikuti oleh paparan suhu rendah

Rendah → Tinggi

Paparan suhu rendah diikuti oleh paparan suhu tinggi

Katup ekspansi presisi tinggi

Pemisah oli
Komponen desikan
Kontrol output pendinginan otomatis

• Pencairan es otomatis
• Sistem drainase kondensat
• Sirkuit pendinginan diproduksi menggunakan pengelasan yang dilindungi nitrogen dan perlakuan vakum untuk meningkatkan kebersihan internal dan keandalan sistem.
