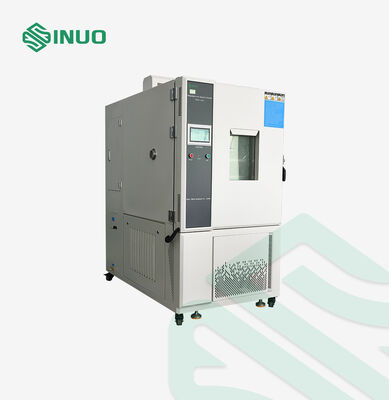

Ruang Uji Lingkungan Tahan Ledakan IEC 60068-2-1 untuk Pengujian Suhu & Kelembaban

Kontrol & Operasi

Sistem kontrol cerdas PLC dan layar sentuh

Ukuran Ruang

Ukuran Dalam

Ukuran Luar

1000*1000*1000 mm

1250*2150*1950 mm

Rentang Suhu

-70 °C ~+150°C

Rentang Kelembaban

20%～98%RH

(Suhu: 20°C&uff5e85°C, lihat diagram rentang terkontrol suhu dan kelembaban, tanpa beban panas aktif)

Fluktuasi Suhu

±0,5°C

Fluktuasi Kelembaban

≤2,5%

Deviasi Suhu

≤±2,0°C

Deviasi Kelembaban

≤±3%

Tingkat Pemanasan

-70°C→+150°C ≤2-3°C/menit Rata-rata Tanpa Beban

Tingkat Pendinginan

+150°C→-70°C ≤1°C/menit Rata-rata Tanpa Beban

Kondisi Beban

Tidak ada

Kebisingan Kerja

Tingkat suara ≤70dB(A)

(Diukur di ruangan kedap suara dengan suhu sekitar 25°C dan gema rendah. Menggunakan pembobotan A, uji rata-rata 9 titik. Setiap titik uji berjarak 1 meter dari sumber kebisingan secara horizontal dan 1 meter di atas tanah.)

Struktur selubung isolasi

1. Bahan dinding luar: semprotan papan A3.

2. Bahan dinding dalam: pelat baja tahan karat yang disikat SUS&ufe5f304.

3. Bahan isolasi termal ruang: busa poliuretan kaku tahan suhu tinggi 100mm.

4. Bahan isolasi pintu ruang: busa poliuretan kaku tahan suhu tinggi 100mm.

Kekuatan struktur bawah

Kapasitas berat rel di bagian bawah ruang uji: ≤100Kg/m² (beban)

Saluran AC

1. Kipas sentrifugal sumbu panjang stainless steel: 4 set/90W.

2. Kipas, pemanas, evaporator (juga dehumidifier), perangkat pengeringan, port keseimbangan tekanan, deflektor udara yang dapat disesuaikan, sensor suhu

Konfigurasi standar ruang uji

1. Jendela observasi: kaca tempered vakum 3 lapis 400x600x40mm

2. Gagang tersembunyi datar

3. Engsel pintu: engsel impor SUS #304

4. Lampu hemat energi di dalam ruang

5. Lubang kabel: φ100mm 1 buah

Pintu Ruang

1. Pintu tunggal terbuka ke luar, dengan engsel di kiri dan gagang di kanan (saat menghadap bagian depan kotak).

2. Dilengkapi dengan mekanisme penguncian pintu pengaman (pintu dapat dibuka di ruang uji), pintu dilengkapi dengan pemanas listrik untuk mencegah kondensasi, dan jangkauan pandang jendela observasi kaca isolasi (W400×H600mm). Bingkai pintu dilengkapi dengan perangkat pemanas listrik anti-kondensasi.

Lubang pelepas tekanan tahan ledakan

Peralatan dilengkapi dengan satu lubang pelepas tekanan tahan ledakan di sisi kiri, berukuran 300mm × 300mm. Ketika tekanan internal ruang ≥0,104MPa, lubang pelepas tekanan akan terbuka secara otomatis.

Rantai tahan ledakan

Jendela tahan ledakan

Panel kontrol

Layar tampilan 7 inci pengontrol, layar tampilan kontrol suhu (kelembaban), lampu indikator operasi, dan tombol pencahayaan.

Ruang Mekanis

Unit pendingin, baki air kompresor, perangkat pelepas tekanan, perangkat pemanas

Lemari distribusi daya

Papan distribusi, kipas pendingin, sakelar daya utama, transformator, relai perantara, relai waktu, relai keadaan padat, kontaktor AC, pemutus sirkuit

Pemanas

1. Pemanas listrik stainless steel berbentuk radiator sirip

2. Metode kontrol pemanasan: modulasi lebar pulsa periode sama non-kontak SSR (Solid State Relay)

3. Daya pemanasan: sekitar 4KW

Lubang kabel daya

Terletak di bagian belakang ruang
