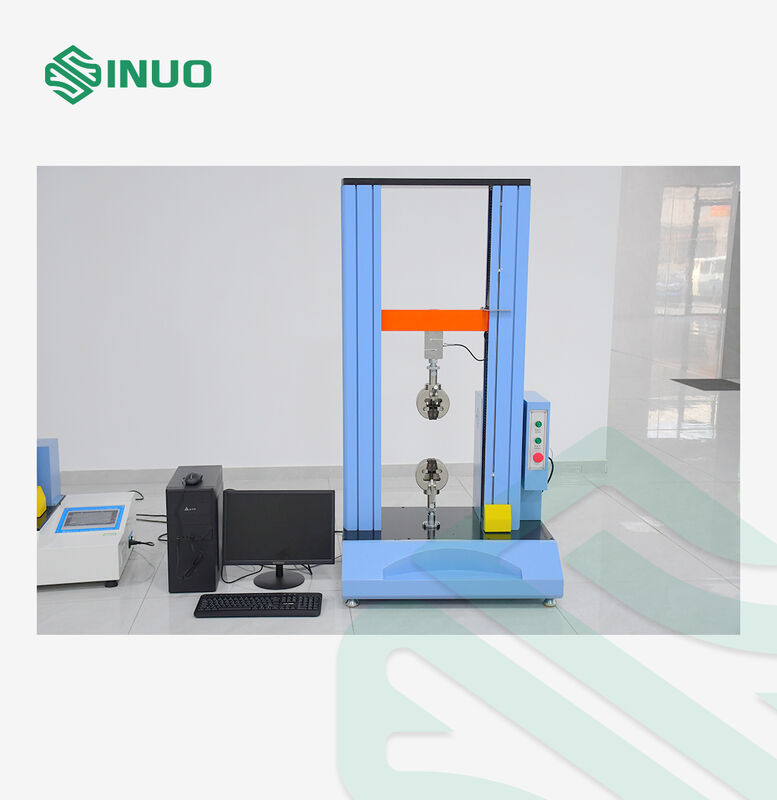

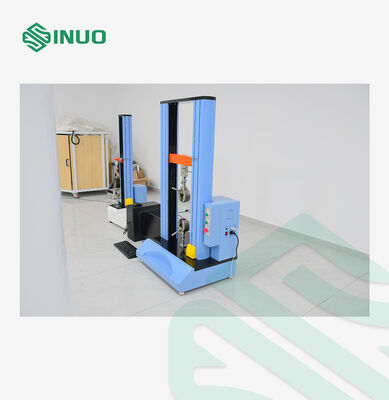

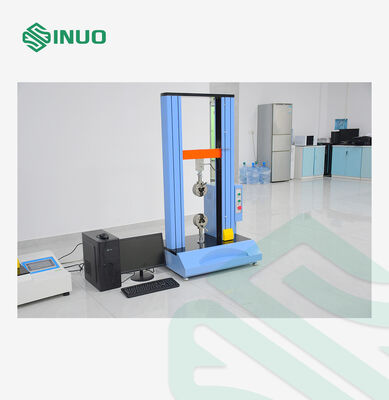

Mesin Uji Material Universal 10kN untuk Uji Kompresi & Tekuk Tarik

Ikhtisar Produk:

Mesin ini mengadopsi kontrol komputer, banyak digunakan dalam uji sifat mekanik berbagai bahan, dengan perlengkapan khusus juga cocok untuk semua jenis produk jadi uji tarik, kompresi, pengupasan, geser, sobek, tekuk (lipat). Dapat mencetak sejumlah data, menurut data yang berbeda untuk membuat perbandingan keluaran grafis, presisi kontrol tinggi, mudah dioperasikan; Desain modular, beragam variasi aksesori, kolokasi fleksibel.

Fitur Utama

Platform Pengujian Material Multi-Fungsi

Satu kerangka pengujian dapat dikonfigurasi untuk aplikasi pengujian mekanis yang berbeda, termasuk:

• Pengujian kekuatan tarik dan perpanjangan
• Pengujian kompresi
• Pengujian lentur tiga titik
• Pengujian geser
• Pengujian air mata
• Pengujian kupas
• Pengujian tusukan
• Pengujian tegangan dan kompresi pegas
• Pengujian siklus statis dan dinamis

Sistem kontrol berbasis komputer memungkinkan kecepatan pengujian, kondisi beban, kondisi pecah, dan durasi pengujian dikonfigurasikan sesuai dengan metode pengujian yang dipilih.

Penggerak Servo untuk Kontrol Gerakan yang Stabil

Sistem motor servo menyediakan kontrol loop tertutup terhadap posisi, kecepatan, dan torsi, membantu menjaga kestabilan pergerakan selama pengujian.

Sistem penggerak dirancang untuk kelancaran pengoperasian pada kecepatan rendah dan tinggi serta memberikan respons cepat selama akselerasi dan deselerasi.

Transmisi Sekrup Bola Presisi

Mesin ini menggunakan sistem transmisi sekrup bola ZPT Taiwan untuk pergerakan mekanis yang akurat dan stabil.

Struktur sekrup bola memberikan transmisi daya yang efisien, gesekan rendah, dan kemampuan pengulangan posisi yang baik, sehingga cocok untuk gerakan uji tarik, kompresi, dan tekukan yang terkontrol.

Akuisisi Data Berkecepatan Tinggi

Sistem kontrol menggunakan perangkat akuisisi analog-ke-digital 24-bit dengan tingkat pengambilan sampel hingga2.000 pengukuran per detik.

Hal ini memungkinkan sistem untuk menangkap perubahan cepat yang terjadi selama pengujian dan memproses data pengukuran resolusi tinggi.

Encoder perpindahan memberikan resolusi hingga 0,0005 mm sesuai dengan konfigurasi yang disediakan.

Perangkat Lunak Uji Fleksibel

Perangkat lunak komputer yang disediakan menyediakan pengaturan pengujian, pengukuran waktu nyata, analisis kurva, dan pembuatan laporan.

Pengguna dapat mengonfigurasi proyek pengujian yang berbeda dan memilih unit pengukuran, parameter kontrol, dan item hasil yang diperlukan.

Kurva yang didukung meliputi:

• Beban–Perpindahan
• Muat–Waktu
• Perpindahan–Waktu
• Stres–Ketegangan
• Regangan–Waktu
• Stres–Waktu

Perangkat lunak ini juga mendukung penghitungan statistik, termasuk nilai rata-rata, deviasi standar, dan koefisien variasi.

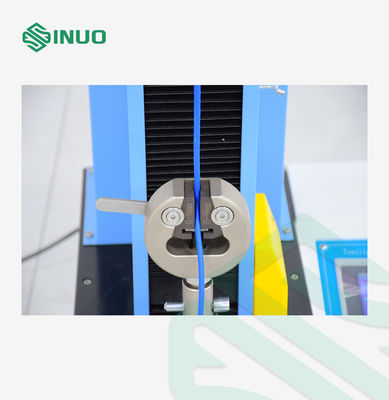

Perlengkapan Tes Standar

Mesin pengujian universal dapat dilengkapi dengan beberapa perlengkapan yang dapat diganti untuk berbagai aplikasi pengujian mekanis.

Perlengkapan lentur tiga titik yang disertakan dirancang sesuai dengan konfigurasi yang ditentukan untuk pengujian ISO 178.

Ekstensometer deformasi besar juga disertakan dalam konfigurasi yang disediakan untuk pengukuran deformasi.

Perangkat Lunak Pengujian & Pengukuran

Sistem pengukuran dan kontrol komputer TM2101 dikembangkan untuk aplikasi pengujian material universal.

Ini dapat dikonfigurasi untuk prosedur pengujian yang berbeda dan mendukung evaluasi sifat mekanik dalam kondisi tarik, kompresi, tekukan, geser, sobek, kupas, dan tusukan.

Daftar konfigurasi:

★ Perangkat lunak memiliki fitur luar biasa

1. Mendukung peralihan antarmuka bahasa Inggris dan Cina.

2. Mendukung navigasi fungsional, pengguna memasukkan modul fungsi pengujian yang sesuai sesuai dengan antarmuka navigasi.

3. Mendukung semua jenis uji sifat mekanik bahan logam, seperti uji tarik logam, kompresi, tekukan, geser, dan lainnya.

4. Mendukung semua jenis uji sifat mekanik bahan non-logam, seperti kompresi semen dan ketahanan lentur, kompresi beton, kompresi busa kaku, dll.

5. Mendukung fungsi tes yang diperluas, pengguna dapat menambahkan item tes mereka sendiri.

6. Modul pengaturan proyek pengujian terbuka independen, proyek pengujian dapat ditetapkan oleh personel teknis, operator pengujian mereferensikan proyek pengujian untuk melakukan pengujian, sangat mengurangi persyaratan tingkat profesional dari sebagian besar operator pengujian dan kesulitan pengoperasian.

7. Desain proses kontrol pengujian, pengguna melihat langkah-langkah kontrol pengujian secara sekilas, jenis instruksi yang kaya.

8. Nama data pengujian dapat dimodifikasi dan urutan tampilan data pengujian dapat disesuaikan untuk memenuhi persyaratan keluaran data khusus pengguna.

9. Mendukung item data pengujian yang ditambahkan secara khusus.

10. Mendukung standar pengujian tambahan khusus dan pemrosesan data pengujian.

11. Mendukung perhitungan statistik data uji (mean, standar deviasi, koefisien variasi).

12. Analisis kurva dukungan;

13. Mendukung ketertelusuran uji.

14. Mendukung laporan pengujian khusus, menggunakan spreadsheet Word atau Excel, mudah dioperasikan, Pengaturan sederhana, Anda dapat mencetak atau mempratinjau.

15. Perangkat lunak ini memiliki beragam keselamatan peralatan dan perlindungan keselamatan pengujian.

16. Dokumentasi bantuan perangkat lunak terperinci.

Sistem Kontrol & Keamanan

Mesin ini menggabungkan kontrol perangkat lunak dengan tombol kontrol fisik untuk pengoperasian laboratorium yang nyaman.

Fungsi keselamatan meliputi:

• Berhenti darurat
• Kontrol gerakan cepat/lambat
• Batas perjalanan atas dan bawah
• Perlindungan kelebihan beban
• Penghentian breakpoint otomatis
• Perangkat lunak dan operasi unit kontrol

Papan kontrol juga menyediakan beberapa antarmuka input dan output untuk perluasan sistem, termasuk USB, RS232, RS485, input/output analog, dan antarmuka encoder.
