Sistem Uji Tahan Air IEC 60529 IPX1-IPX8 untuk Perlindungan Masuknya Selungkup

Sistem Uji Tahan Air IEC 60529 IPX1-IPX8 untuk Perlindungan Masuk Selungkup

Tinjauan Produk

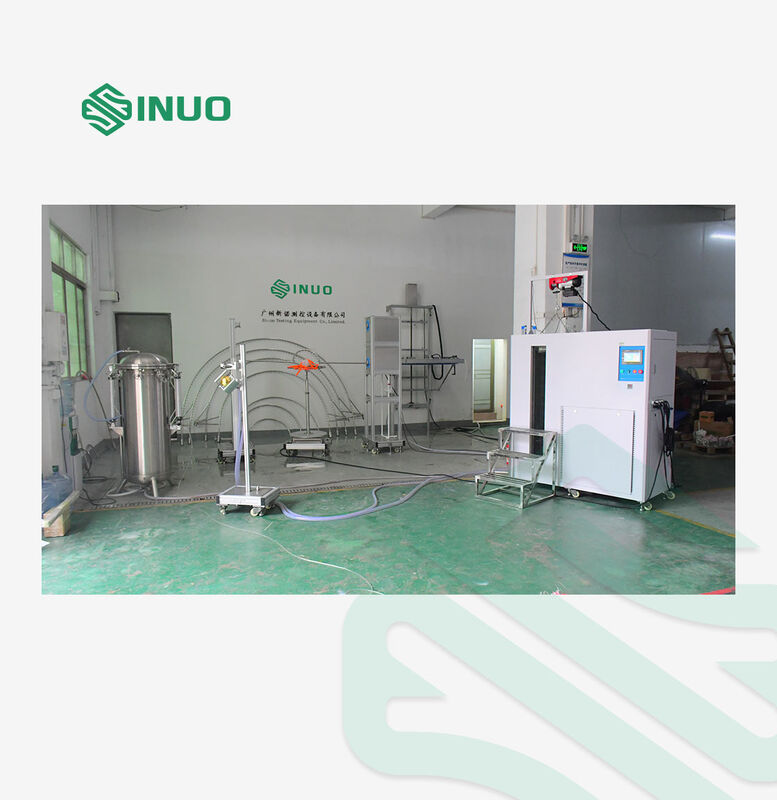

Sistem Uji Tahan Air Terpadu IPX1-IPX8 SN4418 adalah solusi pengujian masuk air modular untuk mengevaluasi perlindungan selungkup listrik dan elektronik terhadap penetrasi air.

Dirancang sesuai dengan IEC 60529:2013, sistem ini mengintegrasikan berbagai metode pengujian dari IPX1 hingga IPX8 ke dalam satu solusi laboratorium terkoordinasi. Sistem ini dapat dikonfigurasi untuk produk mulai dari peralatan listrik rumah tangga dan peralatan pencahayaan hingga selungkup listrik dan produk lain yang memerlukan pengujian tahan air dan perlindungan masuk IP.

Sistem ini mencakup berikut ini:

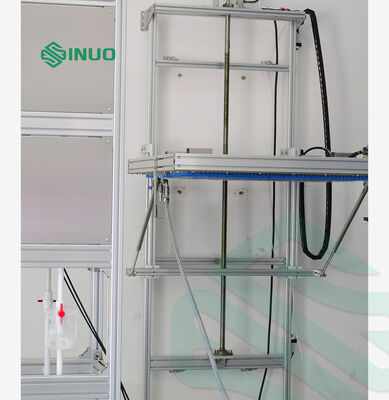

1. Alat Uji Tetes Hujan Vertikal IPX1-IPX2

Alat tetes hujan vertikal dirancang untuk mensimulasikan tetesan air yang jatuh secara vertikal. Kotak tetesan dapat dinaikkan atau diturunkan secara otomatis, sementara pelat tetesan baja tahan karat memberikan distribusi air yang stabil.

Spesifikasi:

2. Alat Uji Tabung Berosilasi IPX3-IPX4

Penguji tabung berosilasi menggunakan mekanisme engkol-batang yang digerakkan motor untuk menghasilkan semprotan air bolak-balik yang terkontrol. Tersedia berbagai radius tabung untuk dimensi selungkup yang berbeda.

Parameter teknis:

No.	Item	parameter
1	Pasokan air	Laju aliran air > 10L/menit ± 5% air bersih tanpa inklusi. Perangkat ini dilengkapi dengan unit penyaringan air bersih
2	Ukuran tabung berosilasi	Standar dilengkapi dengan tabung berosilasi R200mm, R400mm, R600mm, R800mm, R1000mm R1200mm, R1400mm, R1600mm, terbuat dari baja tahan karat
3	Lubang jarum	Φ0.4mm
4	Sudut antara dua lubang	IPX3:120°; IPX4:180°
5	Sudut ayun tabung berosilasi	Maks. ±175° dapat diatur sebelumnya (Catatan: standar memerlukan IPX3:120°; IPX4:360°, tetapi karena ada meja putar di bawah tabung berosilasi selama pengujian, maka 360° tidak dapat dicapai selama pengujian aktual, jika tanpa meja putar, maka 360° dapat dicapai)
6	Kecepatan ayun	IPX3: 4s/waktu (2×120°); IPX4: 12s/waktu (2×360°);
7	Aliran air	Dapat diatur sesuai ukuran pendulum dan jumlah lubang pin (0,07 L/menit per lubang)
8	Waktu pengujian	0,01S~99 jam 59 menit, dapat diatur sebelumnya
9	Pengukur tekanan	0~0,25MPa
10	Persyaratan lokasi	Ruangan uji tahan air IP khusus, tanah harus rata dengan pencahayaan sakelar kebocoran tahan air 10A (atau soket) yang digunakan untuk peralatan. Dengan fungsi aliran masuk dan pembuangan yang baik. Pemasangan di lantai
11	Area	Sesuai dengan pilihan tabung berosilasi

3. Nozel Semprot IPX3-IPX4

Untuk area selungkup yang tidak dapat dijangkau secara memadai oleh tabung berosilasi, nozel semprot genggam menyediakan metode pengujian alternatif.

Nozel semprot dirancang dan diproduksi sesuai dengan IEC60529 IPX3 dan IPX4. Perbedaan antara IPX3 dan IPX4 adalah bahwa pelindung harus dilepas dalam pengujian IPX4.

Parameter teknis:

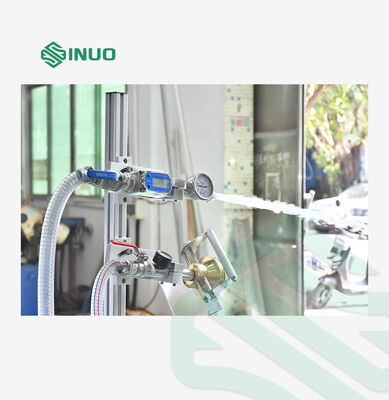

4. Nozel Selang IPX5-IPX6

Modul nozel selang dirancang untuk pengujian jet air yang kuat dan mendukung persyaratan aliran terpisah untuk IPX5 dan IPX6.

Parameter teknis:

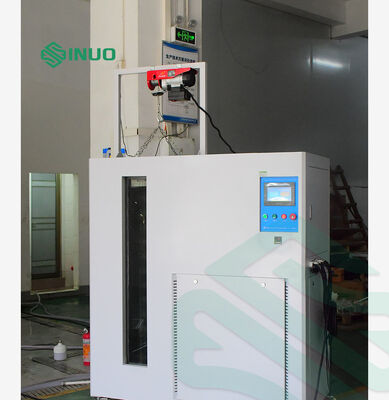

5. IPX7 Kamar Perendaman Terpadu & Tangki Pasokan Air & Kabinet Kontrol

Unit pasokan air terpadu berfungsi sebagai bagian kontrol pusat untuk sistem pengujian tahan air. Unit ini menyediakan aliran air dan suhu yang terkontrol untuk berbagai tingkat pengujian IP dan juga berfungsi sebagai ruang perendaman IPX7 dan sistem pasokan air IPX8.

Parameter teknis:

6. IPX8 Tangki Perendaman Dalam

Tangki Perendaman Dalam dirancang dan diproduksi sesuai dengan IEC60529 IPX8.

Parameter teknis:

1 bejana tekan: tangki baja tahan karat, diameter 0,6 meter, tinggi 1,2 meter.

2 rentang penyesuaian tekanan: 0 ~ 5bar (dapat disesuaikan).

3 sistem tekanan: pompa baja tahan karat + konverter frekuensi.

4 akurasi pengukur tekanan: tingkat 0,25, rentang: 6bar.

5 waktu uji: 0-99 menit.

6 tekanan batas maksimum: 5bar.

7 perlindungan tekanan: perlindungan sakelar tekanan.

8 terhubung ke peralatan pasokan air melalui sambungan selang kawat baja bertekanan tinggi 3/4

7. Meja Putar

Panggung putar yang dapat dimiringkan adalah aksesori yang diperlukan untuk pengujian IPX1~IPX6.

Mengapa Memilih Sistem Uji IPX Terpadu?

Satu Platform untuk IPX1-IPX8

Alih-alih memasang mesin pengujian tahan air terpisah untuk setiap tingkat IP, konfigurasi terpadu membawa berbagai metode pengujian masuk air bersama-sama dalam satu solusi laboratorium.Aliran & Suhu Air TerkontrolSistem pasokan air terpusat mendukung aplikasi aliran kecil dan aliran besar, dengan kontrol suhu dan aliran air yang dapat diprogram.

Operasi PLC + Layar Sentuh

Parameter pengujian dapat diatur sebelumnya dan dipantau melalui antarmuka layar sentuh 7 inci yang dikontrol PLC, menyederhanakan operasi harian dan meningkatkan pengulangan pengujian.

Konfigurasi Laboratorium Fleksibel

Ukuran tabung berosilasi yang berbeda, metode penyemprotan, peralatan perendaman, dan konfigurasi meja putar memungkinkan sistem diadaptasi untuk sampel pengujian dan tata letak laboratorium yang berbeda.

Dirancang untuk Pengujian Kode IP

Sistem ini dirancang berdasarkan persyaratan pengujian tahan air IEC 60529 IPX1-IPX8, menjadikannya cocok untuk laboratorium yang terlibat dalam perlindungan masuk selungkup, pengujian produk listrik, dan pengujian kepatuhan.
