Penguji Pelacakan Kebocoran IEC 60112 untuk Uji CTI PTI Material Isolasi EV

IEC 60112 Tes Pelacakan Pelacakan untuk Tes PTI CTI Bahan Isolasi EV

Informasi produk:

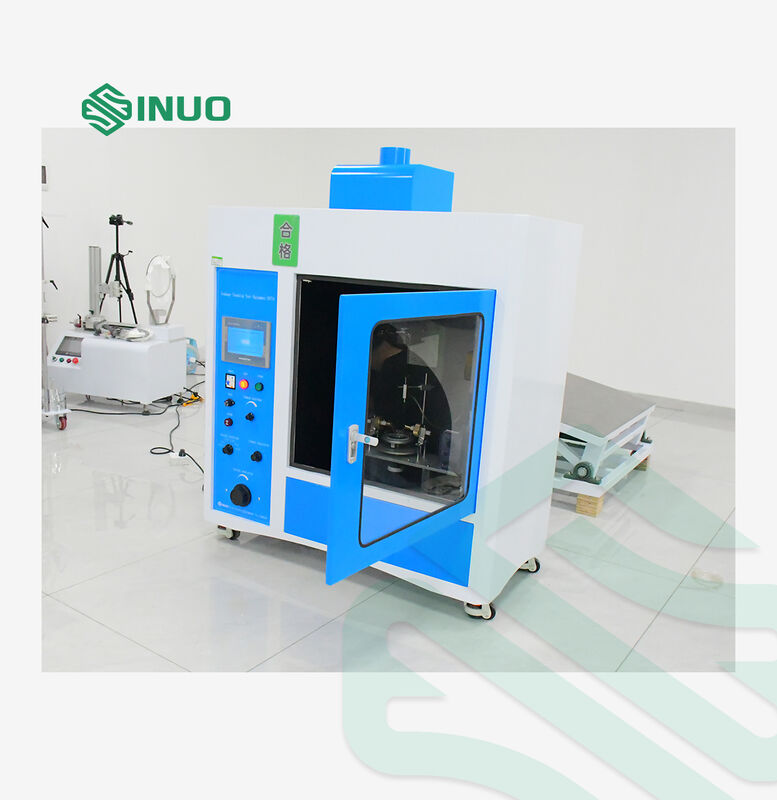

The SN774 Comparative Tracking Index (CTI) and Proof Tracking Index (PTI) tester is a professional laboratory testing device engineered for evaluating the tracking resistance performance of solid insulating materials. Sepenuhnya sesuai dengan standar internasional global IEC, UL dan ASTM, peralatan pengujian presisi ini banyak diadopsi oleh laboratorium inspeksi kualitas,pabrik manufaktur dan lembaga sertifikasi pihak ketiga di seluruh Eropa, Amerika Utara, Asia Tenggara dan wilayah global lainnya.

Mensimulasikan lingkungan kerja yang sebenarnya dari produk listrik, penguji mengadopsi amonium klorida tetesan cair dan mode konduksi elektroda tegangan tinggi untuk mendeteksi kegagalan isolasi,kerusakan pelacakan dan nyala api dari bahan isolasi di bawah aksi gabungan medan listrikIni memberikan data pengujian yang akurat dan dapat diandalkan untuk pemilihan bahan, sertifikasi keselamatan produk dan kontrol kualitas produk listrik dan elektronik.

Keuntungan Produk & Fitur Utama

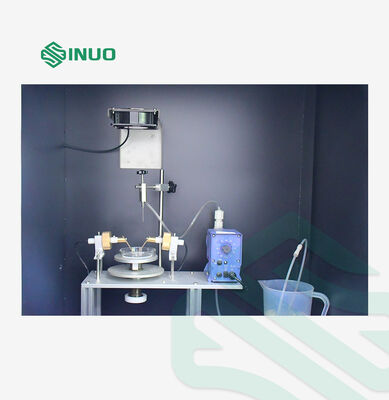

Konfigurasi pengujian presisi tinggi: Dilengkapi dengan micropump Prominent yang diimpor untuk memastikan volume tetes cairan yang sangat akurat dan interval tetesan, menghilangkan kesalahan operasi manual dan memastikan hasil tes yang dapat diulang.

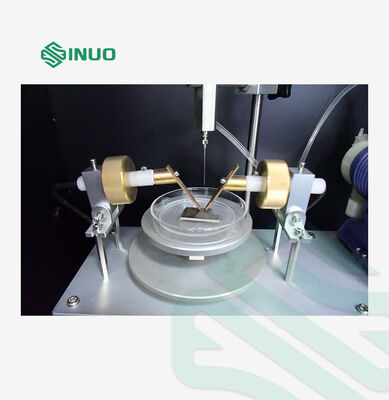

Elektron Platinum Profesional: Mengadopsi elektroda platinum ukuran standar dengan sudut 60 ° dan tekanan konstan 1,00N, tampilan tekanan real-time di layar, sepenuhnya memenuhi persyaratan uji standar.

Sistem Kontrol PLC Cerdas: Dilengkapi dengan layar sentuh berwarna penuh 7 inci, pengaturan tegangan tes, arus, waktu tetes dan parameter waktu dengan satu klik, operasi sederhana dan tampilan data cerdas.

Desain yang Aman & Humanized: Ruang uji tertutup, operasi eksternal setelah pintu ditutup, alarm otomatis untuk kegagalan pelacakan (≥2s), secara efektif memastikan keselamatan operator.

Struktur yang dapat disesuaikan dan dikalibrasi: Dilengkapi dengan blok gauge standar, ketinggian meja yang dapat disesuaikan dan sudut elektroda, nyaman untuk kalibrasi cepat dan memenuhi berbagai tuntutan pengujian.

Cakupan Aplikasi yang Luas: Cocok untuk semua jenis bahan isolasi listrik, plastik teknik dan aksesoris listrik, mendukung inspeksi kualitas industri dan pengujian R&D.

Parameter teknis

Parameter \ model	SN774 (0,5m3)
Tegangan kerja	AC 220V ± 10% / 50Hz,1KVA
Pengendalian	PLC
Tampilan	7 inci layar sentuh warna
Tegangan pengujian	0 ¢ 600V diatur, akurasi 1,5%
Perangkat waktu	9999X0.1S
Elektrode	Elektrod platinum, satu pasang
Dimensi elektroda platinum	(5±0,1) x ((2±0,1) x ((5) mm, 30° miring
Elektrod termasuk sudut dan jarak	60°±5°, jaraknya adalah (4±0.1mm)
Tekanan elektroda	1.00N±0.05N Tekanan dapat disesuaikan dan nilai dapat diukur dan ditampilkan secara real-time di layar sentuh
Menurunkan kontrol cairan	Dikendalikan oleh pompa mikro Volume cair jatuh dan interval yang akurat Merek pompa mikro: Menonjol
Interval droping cairan	30±5S, disesuaikan
Menurunkan ketinggian cairan	35±5mm
Menurunkan keterlambatan cairan	0.2S ((waktu pembukaan katup solenoid)
Ukuran cairan yang jatuh	45-50 tetes/cm3
Sirkuit penundaan waktu	2±0.1S ((dalam arus 0,5A atau lebih besar)
Penurunan tekanan sirkuit pendek	8% MAX
Arus sirkuit pendek	1±0,1A 1%
Kecepatan angin	0.2m/s
Persyaratan Lingkungan	0°40°C, kelembaban relatif≤80%, di tempat tanpa getaran yang jelas dan gas korosif
Ukuran dan berat peralatan	1100mm* 550mm* 1100mm, 180KGS
Sesuai dengan standar	IEC60695, IEC60112, IEC 60598-1, IEC 60884-1, UL746A, ASTMD3638, dll.
