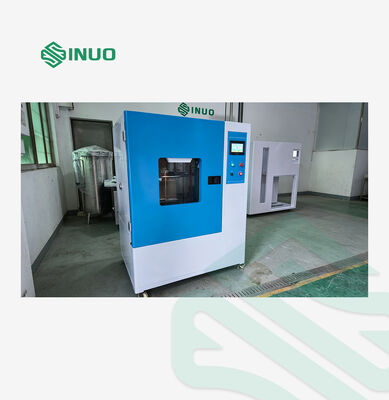

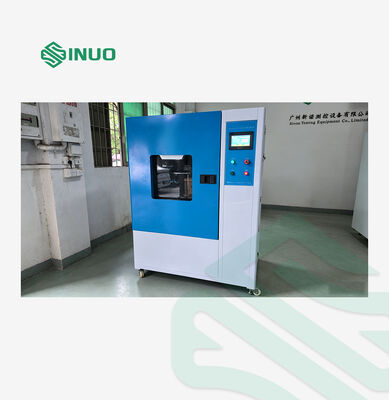

Ruang Uji Tetes Vertikal IEC 60529 IPX1-2 untuk Suku Cadang Elektronik & Otomotif

Parameter Teknis

Parameter Struktural

Ukuran Pelat Tetes

Perkiraan L600 × W600 mm

Ukuran Ruang Dalam

Perkiraan L800 × D800 × T1000 mm

Dimensi Eksternal Keseluruhan

Perkiraan L1250 × D1020 × T1750 mm

Diameter Lubang Tetes

Ø0.4 mm

Jarak Antar Lubang Tetes

20 × 20 mm

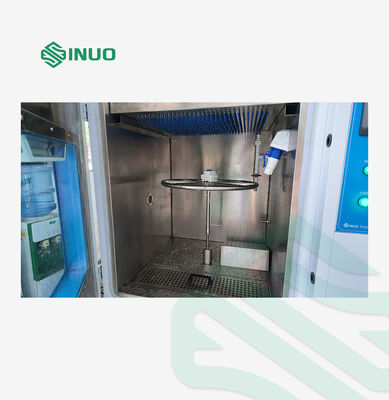

Diameter Meja Putar

Ø600 mm

Parameter Fungsional

Volume Curah Hujan

IPX1: 1±0.5 mm/menit
IPX2: 3±0.5 mm/menit

Mode Regulasi Aliran

Penyesuaian manual

Mode Pengangkatan Pelat Tetes

Tipe tetap tidak dapat diangkat; pengangkatan direalisasikan oleh meja putar pembawa sampel

Tinggi Pengangkatan Meja Putar

400–700 mm

Kapasitas Beban Meja Putar

50KG

Sudut Kemiringan Meja Putar

0° atau 15° (referensi horizontal)

Kecepatan Putaran Meja Putar

1 putaran/menit (untuk pengujian IPX1)

Rentang Waktu Pengujian

0-999 menit

Perangkat Perlindungan Keamanan

Perlindungan kebocoran bumi, perlindungan kekurangan air, perlindungan hubung singkat

Parameter Listrik

Catu Daya

AC 220V

Daya Terukur

1.0 kW

Aksesori standar

1 salinan manual operasi
1 salinan sertifikat pabrik
1 kartu garansi peralatan
1 kartrid filter
100 jarum tetes uji
20 dudukan jarum tetes kuningan

Kondisi Operasi

Pengguna harus menjamin kondisi berikut dan menyelesaikan koneksi yang sesuai.

Lokasi Pemasangan

1. Lantai datar dengan drainase yang lancar; lantai dan dinding harus dilapisi anti air, dilengkapi dengan saluran pembuangan lantai atau parit drainase.
2. Kapasitas beban lantai ≥ 200 kg/m²
3. Lokasi yang berventilasi baik
4. Tidak ada getaran hebat di sekitar peralatan
5. Tidak ada gangguan medan elektromagnetik yang kuat di sekitar peralatan
6. Tidak ada zat yang mudah terbakar, meledak, korosif, atau debu di dekat peralatan
7. Ruang yang memadai untuk operasi dan pemeliharaan di sekitar unit: jarak bebas 600 mm di sisi belakang, kiri, kanan, dan atas
8. Jarak bebas 1200 mm di sisi depan peralatan

Kondisi Lingkungan

· Suhu: 5°C ~ 35°C
· Kelembaban Relatif: ≤85% RH
· Tekanan Atmosfer: 86 kPa ~ 106 kPa

Kondisi Catu Daya

Tegangan & Frekuensi

AC 220V±10%, 50Hz±10%; Kabel fasa + Kabel netral + Kabel Bumi Pelindung

Daya Terpasang

1.0 kW

Resistansi Bumi Pelindung

Resistansi pentanahan pelindung kurang dari 4 Ω

Sakelar Daya

1. Pengguna harus memasang pemutus sirkuit arus sisa (RCCB) independen dengan kapasitas yang sesuai khusus untuk peralatan ini di lokasi pemasangan.
2. Sakelar pisau atau soket dinding dilarang.
3. Pemutus sirkuit arus sisa harus dipasang dalam jarak 2 meter dari peralatan.

Persyaratan Pasokan Air

1. Pengguna harus menyediakan pasokan air dengan tekanan air ≥0.2 MPa, dilengkapi dengan keran air 4 titik di lokasi pemasangan.
2. Keran air harus berada dalam jarak 2 meter dari peralatan.

Persyaratan Pasokan Udara

Diperlukan kompresor udara; tekanan udara yang direkomendasikan: 0.6 ~ 0.8 MPa.
