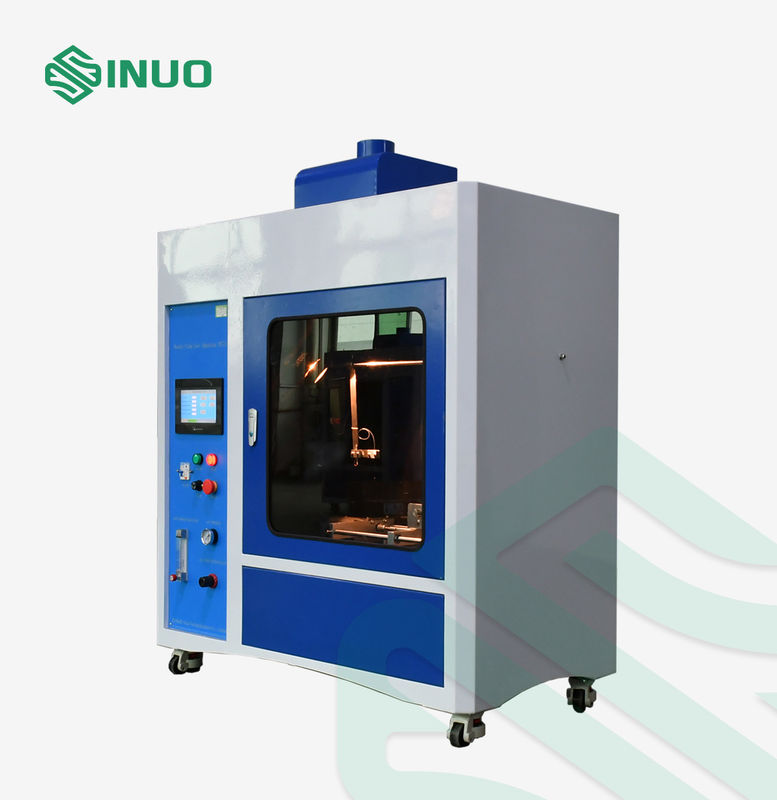

IEC 60695-11-5 Jarum Flame Tester dengan kontrol PLC dan layar sentuh

Alat Uji Nyala Jarum dirancang untuk mengevaluasi bahaya kebakaran produk listrik dan elektronik, komponen, bahan isolasi, dan bahan mudah terbakar padat dalam kondisi kesalahan.

Penguji menerapkan nyala jarum terkontrol ke spesimen uji pada sudut yang ditentukan dan mengevaluasi apakah bahan menyala, serta durasi nyala dan perilaku pembakaran setelah paparan.

Peralatan dirancang sesuai dengan IEC 60695-11-5 dan cocok untuk pengujian nyala jarum dalam kondisi pengujian yang ditentukan.

Dengan kontrol PLC dan layar sentuh warna 7 inci, SN773 menyediakan operasi pengujian otomatis dan pemantauan parameter yang nyaman untuk aplikasi laboratorium dan kontrol kualitas.

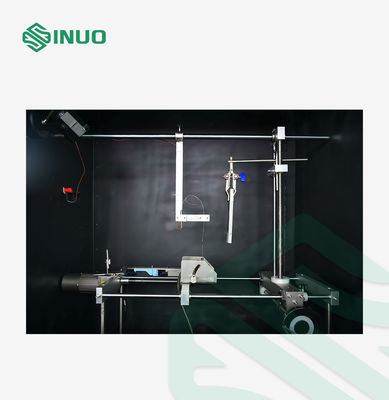

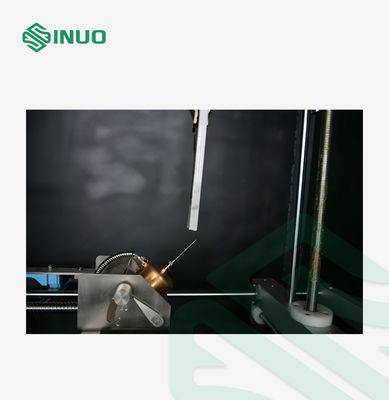

Pengujian menggunakan pembakar berbentuk jarum yang disuplai dengan gas butana. Pembakar diposisikan pada45°terhadap spesimen selama pengujian.

Nyala api yang ditentukan diterapkan pada sampel untuk durasi yang diperlukan. Bahaya kebakaran dievaluasi berdasarkan faktor-faktor termasuk:

• Apakah spesimen menyala
• Apakah pembakaran berlanjut setelah aplikasi nyala api
• Durasi pembakaran
• Perambatan nyala api atau perilaku pembakaran

Pengujian membantu menilai ketahanan bahan dan komponen terhadap penyalaan yang disebabkan oleh nyala api eksternal kecil dalam kondisi abnormal atau kesalahan.

Sistem kontrol PLC mengotomatiskan urutan pengujian dan meningkatkan pengulangan pengujian.

Antarmuka layar sentuh yang ramah pengguna memungkinkan operator untuk mengatur dan memantau parameter pengujian dengan nyaman.

Tinggi nyala api dapat disesuaikan hingga 12 ± 1 mm dan dapat diperiksa menggunakan pengukur tinggi nyala api yang disertakan.

Pengatur waktu terintegrasi mendukung pengukuran presisi durasi penyalaan dan pembakaran.

Prosedur pengujian menggabungkan sistem draf udara independen untuk membantu menjaga kondisi pengujian yang diperlukan.

Parameter/ model	SN773
Tegangan kerja	AC 220V/50Hz
Kontrol	PLC
Tampilan	Layar sentuh warna 7 inci
Perangkat waktu	9999X0.1S
Pembakar	Bukaan dalamφ0.5mm ± 0.1mm , OD ≤φ0.9mm, L ≥ 35mm, baja tahan karat
Sudut pembakaran	miring 45°( pengujian ) atau vertikal ( saat menyesuaikan ketinggian nyala api )
Tinggi nyala api	12±1mm dapat disesuaikan (dengan pengukur tinggi nyala api)
Kategori gas	95% butana ( dapat menggunakan gas korek api botolan )
Rentang uji suhu	0~1000℃
Persyaratan pemanasan nyala api	Dari 100°hingga 700°, waktu untuk nilai standar dalam 23.5S±1S
Termokopel suhu	φ0.5 kawat nikel-kromium/nikel aluminium lapis baja K-Termokopel

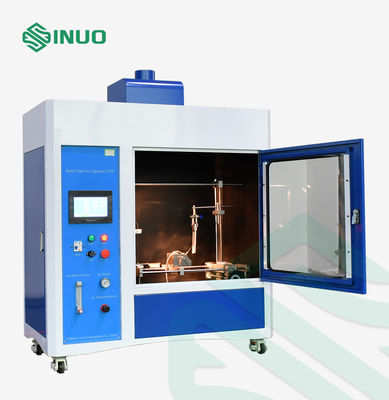

Ruang kerja	0.5 kubik, casing baja tahan karat, latar belakang yogon hitam
Proses pengujian	Kontrol otomatis prosedur pengujian, draf udara independen
Penyesuaian penyesuaian volume	Penyesuaian flowmeter
Aksesori	Papan Pinus Putih *1 Kertas Tisu *5 Pengukur tinggi nyala api sesuai gambar A.3 *1 Pengendali jarak jauh *1: Pipa knalpot aluminium foil *1
Ukuran & berat peralatan	1100mm* 550mm* 1100mm, 120KGS
Sesuai dengan standar	IEC 60695-11-5, dll.
