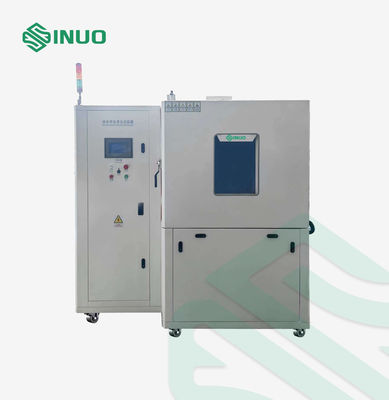

ISO16750-4 Ruang uji kelelahan termal untuk bagian-bagian kendaraan

ISO16750-4 Ruang uji kelelahan termal untuk bagian-bagian kendaraan

Nama merek:	Sinuo
Nomor Model:	SN4421
MOQ:	1
Harga:	Customized
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	10 Set Per Bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

Calibration Certificate (Cost Additional)

Kisaran Suhu:

RT+10℃～150℃

suhu air:

0~+4℃

Kedalaman imersi:

76±5mm (Kontrol ketinggian luapan tangki air)

Siklus uji:

0~100 kali, dapat disesuaikan

Beban keranjang:

≥50kg (Pengangkatan yang dapat dikontrol secara otomatis)

Lubang uji:

Diameter 100mm dengan sumbat silikon

Kemasan rincian:

kasus kayu lapis

Menyediakan kemampuan:

10 Set Per Bulan

Menyoroti:

Ruang Uji Kejut Termal yang Sesuai ISO16750-4

Mode Pengujian Ganda Peralatan Uji Percikan Air Es Otomotif

Sistem Pengujian Suku Cadang Kendaraan Kontrol Suhu Presisi

Deskripsi Produk

Kamar Uji Guncangan Termal ISO16750-4 untuk Percikan Air Es Suku Cadang Kendaraan

Ikhtisar Produk

Peralatan Uji Percikan Air Es Otomotif adalah sistem pengujian lingkungan khusus yang dirancang untuk mengevaluasi ketahanan komponen kendaraan terhadap guncangan termal yang disebabkan oleh percikan air dingin dan kondisi perendaman.

Menurut ISO 16750-4:2010 Klausul 5.4 dan persyaratan VW80000, sistem pengujian ini mensimulasikan kondisi mengemudi musim dingin di mana komponen otomotif yang dipanaskan tiba-tiba terpapar air es dari jalan basah.

Dengan menerapkan paparan suhu terkontrol dan benturan air es berulang kali, peralatan membantu mengidentifikasi potensi kegagalan seperti keretakan material, kerusakan segel, dan cacat terkait ekspansi termal pada komponen listrik dan mekanik otomotif.

Ini banyak digunakan oleh produsen otomotif, pemasok komponen EV, laboratorium pengujian kendaraan, dan lembaga penelitian untuk verifikasi keandalan dan kontrol kualitas.

Fitur Utama

Simulasi Guncangan Termal Otomotif yang Realistis

Sistem mereproduksi kondisi jalan musim dingin yang keras dengan memanaskan sampel uji dan menerapkan percikan air es cepat atau uji perendaman untuk mengevaluasi ketahanan guncangan termal.

Tersedia Dua Mode Pengujian

Mendukung keduanya:

Pengujian guncangan termal percikan air es
Pengujian perendaman komponen bertenaga

untuk evaluasi komprehensif suku cadang otomotif.

Kontrol Suhu dan Air yang Presisi

Sistem pemanasan dan pendinginan independen memberikan kontrol yang stabil atas:

Paparan suhu tinggi
Suhu air es
Durasi semprotan
Frekuensi siklus uji

Sistem Percikan Sesuai Standar

Sistem nosel percikan diproduksi sesuai dengan persyaratan pengujian otomotif dengan konstruksi baja tahan karat SUS316, memastikan ketahanan korosi dan keandalan jangka panjang.

Operasi Layar Sentuh Cerdas

Pengontrol layar sentuh warna 7 inci memungkinkan kondisi pengujian yang dapat diprogram, pemantauan waktu nyata, perekaman data, dan operasi pengujian otomatis.

Area Aplikasi

Peralatan Uji Percikan Air Es VW80000 cocok untuk pengujian:

Aplikasi	Tujuan Pengujian
Komponen Baterai EV	Evaluasi keandalan guncangan termal dan penyegelan
Suku Cadang Listrik Otomotif	Pengujian ketahanan percikan air dingin
Komponen Ruang Mesin	Simulasi kondisi mengemudi musim dingin
Sensor dan Modul Elektronik	Verifikasi daya tahan lingkungan
Sistem Pencahayaan Kendaraan	Analisis ekspansi dan keretakan termal
Pemasok Otomotif	Validasi produk dan inspeksi kualitas

Prinsip Uji

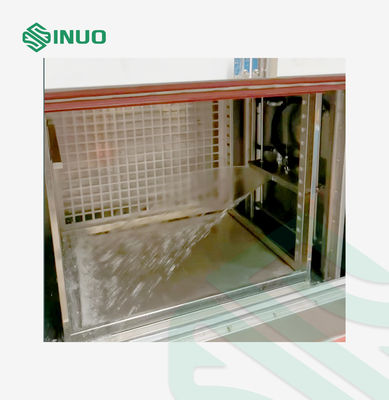

Uji Guncangan Termal Percikan Air Es

DUT (Device Under Test) pertama-tama dipanaskan di dalam ruang suhu ke suhu yang ditentukan.

Setelah mencapai kondisi yang diperlukan, air es disemprotkan ke permukaan komponen untuk durasi yang terkontrol. Perubahan suhu mendadak mensimulasikan benturan air dingin selama mengemudi musim dingin.

Uji ini membantu mendeteksi:

Retakan material yang disebabkan oleh tegangan termal
Kegagalan segel
Kerusakan struktural yang disebabkan oleh koefisien ekspansi yang berbeda

ISO16750-4 Ruang uji kelelahan termal untuk bagian-bagian kendaraan

Uji Guncangan Termal Perendaman

DUT yang dipanaskan direndam ke dalam tangki air es saat menyala.

Kedalaman perendaman dikontrol sekitar 76 ± 5 mm, memungkinkan evaluasi keandalan tahan air dan ketahanan guncangan termal dalam kondisi yang parah.

1. Dimensi dan larangan sampel
Ukuran studio	1000×1000×1000mm (PLT)
Dimensi Luar (Perkiraan)	Perkiraan 2000×1500×2100(mm)(PLT)
Standar Eksekutif	M3499-1:2017 ISO 16750-4:2010 VW80000: 2009-10 dll.
2. Indikator teknis
Rentang suhu	RT+10℃～150℃
Deviasi suhu	≤2℃
Keseragaman suhu	≤2℃ (Di atas adalah kondisi tanpa beban)
Tingkat suhu dalam	Suhu ruangan +10℃～150℃≤45menit
Suhu air uji	0~+4℃
Keseragaman suhu tangki air	≤±0.5℃
Tingkat pendinginan suhu air	Suhu ruangan～2℃≤30menit
Kedalaman perendaman	76±5mm (Kontrol ketinggian luapan tangki air)
Jumlah siklus uji	0~100 kali, dapat disesuaikan
Beban keranjang	≥50kg (Pengangkatan yang dapat dikontrol secara otomatis)
Volume keranjang	≥500500500mm
Ukuran sampel	≤500×500×500mm
Pola nosel percikan air es	Sistem kalibrasi nosel dan tekanan diproduksi sesuai dengan spesifikasi GB/T28046.4-2011:5.4, baja tahan karat SUS316, dapat dilepas. Tampilan di luar kotak dapat mengontrol aliran nosel dan fungsi lainnya
Diagram semprotan air
Jumlah nosel percikan air es	1PC
Laju aliran air terkait permukaan	QA = 3 l/m2 s
Waktu semprotan	3s
Siklus uji	0~100 kali, dapat disesuaikan
Jarak nosel ke produk	325±25mm
Cairan uji	Air deionisasi atau +5%NaCl+3% debu halus Arizona
Cairan uji	Dapat didaur ulang
Volume tangki penyimpanan air es	Sekitar 80L
Waktu peralihan	≤20s
Daya	12KW
Fungsi pembersihan otomatis	Setelah pengujian selesai, saluran dan sampel dibersihkan secara otomatis
Persyaratan lain	Sistem drainase mandiri, sistem perlindungan otomatis untuk pengangkatan dan penurunan keranjang, dan teknologi anti-penyumbatan untuk nosel
3. Karakteristik struktural

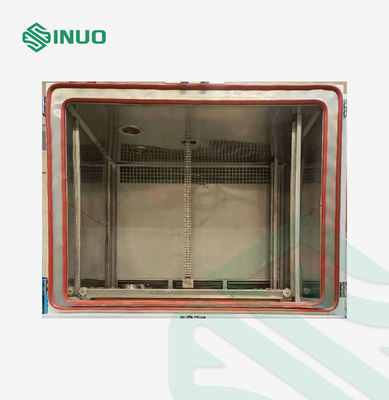

Bahan kotak	Peralatan ini mengadopsi struktur pembentukan pengelasan terintegrasi. A. Bahan kotak luar: pelat baja dengan semprotan plastik B. Tangki dalam: baja tahan karat SUS316 digunakan untuk seluruh kotak dalam dan bagian dalam pintu
Pintu kotak	Struktur pintu tunggal; pintu berisi jendela observasi dan strip penyegel tahan suhu tinggi (strip penyegel dua lapis) untuk memastikan air dan suhu uji tidak bocor. Kaca tempered vakum multi-lapis, ada lampu di dalam kotak, dan jendela observasi tidak memantulkan cahaya.
Isolasi	Diisi dengan busa poliuretan + serat kaca untuk memastikan kinerja insulasi termal, ketebalan sekitar 100mm
Lubang uji	Diameter 100mm dengan sumbat silikon
Sistem sirkulasi	Kipas sirkulasi, impeler baja tahan karat;
Sistem pemanas	Pemanas: Pemanas listrik nichrome Mode kontrol: modulasi lebar pulsa periode sama non-kontak, SSR (solid state relay)
Air uji	Mengadopsi sistem pendingin air sirkulasi, tidak ada koil dan pengaduk di dalam dan di luar tangki air
Tangki penyimpanan air	Tangki air baja tahan karat SUS316
Struktur tangki air	Tangki air terintegrasi menyatu dengan kotak dalam uji, bagian bawah miring, mudah dibersihkan, dan bagian dalam tangki air bersih dan bebas dari hambatan seperti koil.
Kontrol level air tangki perendaman	Perendaman dan percikan air menggunakan tangki air yang sama, dan layar sentuh dapat mengatur level air yang berbeda untuk mengurangi pemborosan cairan uji
Desain bebas beku	Tidak ada fenomena pembekuan saat diuji dengan air keran atau air murni
Pengisian ulang tangki air	Pelampung mekanis DN25
Saluran pembuangan tangki, luapan	Katup bola PVC Φ32mm, pipa PVC Φ32mm
Panel kontrol	Pengontrol, tombol operasi
Sistem Pendingin	Mengadopsi kompresor atau Tecumseh Prancis Kondensor: Kondensor bersirip digunakan untuk menyediakan tempat pendinginan dan refrigeran untuk menyediakan pertukaran dingin dan panas untuk sistem pendingin Penukar panas: penukar panas paduan titanium (penukar panas bahan yang tidak mudah berkarat tidak diizinkan) Perangkat throttling: Katup ekspansi dan tabung kapiler digunakan untuk menggabungkan dan mengontrol, sebagai perangkat throttling peralatan ini, sehingga keadaan refrigeran dapat diubah setelah melewati perangkat ini
Sistem penyaringan	Saluran pasokan air dilengkapi dengan filter yang mudah dibersihkan untuk mengurangi kotoran.
Roda kastor bergerak	Roda kastor: 4 Dukungan kaki: 4 penyangga kaki tetap
Sistem Kontrol	Termostat: pengontrol layar sentuh warna 7 inci Mode operasi: Kondisi pengujian dapat diprogram secara sewenang-wenang dalam cakupan kemampuan pengujian Akurasi kontrol: 0.1℃ Mode kontrol: kontrol otomatis P.I.D Pengukuran suhu: resistansi platinum PT100
Pengontrol	Pengontrol layar sentuh warna asli 7": Layar sentuh dapat mengontrol suhu di dalam kotak, suhu tangki air, laju aliran, pompa air, dan waktu pengujian, dll.; laju aliran dan suhu ditampilkan langsung di layar sentuh, dan arus konstan otomatis dan suhu konstan digunakan.
Metode pengaturan	Menu bahasa Inggris, input layar sentuh
Mode operasi	Operasi periodik, operasi berkelanjutan
Pengaturan program	Nama program pengujian dan parameter program dapat disesuaikan, dan penyimpanan serta impor program didukung.
Fungsi tampilan	Penyegaran data pengambilan sampel dinamis waktu nyata dan parameter pengaturan, fungsi penyegaran kurva waktu nyata. Dapat menampilkan tekanan, aliran, suhu, waktu pengujian, dll.
Waktu pengujian	0-999menit (kontrol layar sentuh), ada opsi waktu standar yang sesuai untuk persyaratan tahan air yang berbeda.
Frekuensi pengujian	1-999 kali (kontrol layar sentuh)
Fungsi alarm	Alarm shutdown otomatis, tampilan dan ekspor catatan alarm, pengaturan alarm, dan fungsi analisis kesalahan
Fungsi catatan	Waktu pengambilan sampel adalah 10 detik, dan kurva serta data eksperimental dalam tiga bulan dapat dicatat. Data pengambilan sampel pada setiap saat dalam tiga bulan dapat ditanyakan secara rinci. Dapat diekspor melalui USB2.0, dicetak dan dicatat di PC, dan laporan data dapat dihasilkan.
4. Sistem keamanan
Berhenti darurat	Peralatan dilengkapi dengan buzzer alarm kesalahan, dan tombol berhenti darurat diatur pada panel kontrol. Jika peralatan gagal berhenti, tombol berhenti darurat dapat digunakan untuk berhenti
Sistem Pendingin	Kompresor terlalu panas; arus berlebih kompresor; tekanan berlebih kompresor; kipas kondensor terlalu panas
Kotak uji	Suhu berlebih yang dapat disesuaikan; sekering suhu ruang uji; suhu batas saluran AC terlalu panas; motor kipas terlalu panas
Lainnya	Urutan fasa daya utama dan perlindungan kehilangan fasa; perlindungan kebocoran; perlindungan beban berlebih dan korsleting Sakelar daya utama memiliki fungsi perlindungan kebocoran; Dilengkapi dengan perangkat perlindungan keselamatan saluran air; alarm kekurangan air.
5. Kondisi penggunaan (pengguna menjamin bahwa kondisi berikut terpenuhi)
Lokasi pemasangan	Tanah datar dan berventilasi baik; Tidak ada getaran kuat di sekitar perangkat; Tidak ada medan elektromagnetik kuat di sekitar perangkat; Tidak ada zat yang mudah terbakar, meledak, korosif, dan debu di sekitar peralatan; Ruang yang memadai untuk penggunaan dan pemeliharaan disediakan di sekitar peralatan, lihat manual untuk detailnya
Kondisi lingkungan	Suhu: 5℃～35℃ Kelembaban relatif: ≤85% Tekanan udara: 86kPa～106kPa
Kondisi catu daya catu daya	AC380V tiga fasa lima kabel Rentang fluktuasi tegangan yang diizinkan: AC (380 ± 38) V
Kapasitas baterai Arus maksimum	Rentang fluktuasi frekuensi yang diizinkan: (50±0.5)Hz Resistansi grounding kawat ground pelindung kurang dari 4Ω Pengguna diminta untuk mengkonfigurasi sakelar udara atau daya dengan kapasitas yang sesuai untuk peralatan di lokasi pemasangan, dan Dan sakelar ini harus digunakan secara independen untuk perangkat ini

Mengapa Memilih Peralatan Uji Percikan Air Es Otomotif SN?

Keuntungan	Manfaat
Kepatuhan Standar ISO & VW	Memenuhi persyaratan pengujian otomotif global
Simulasi Kondisi Jalan Nyata	Mereproduksi lingkungan benturan air dingin musim dingin
Kemampuan Uji Ganda	Mendukung pengujian guncangan termal percikan dan perendaman
Desain Keandalan Tinggi	Ruang SUS316 dan komponen tahan korosi
Operasi Cerdas	Pengujian otomatis dengan perekaman data
