Sistem Pengujian Tekanan Wadah Baterai IEC 63370 klausul 19.10

IEC 63370, Pasal 19.10Sistem pengujian tekanan casing baterai

The Battery Case Pressure Testing System is designed for evaluating the mechanical strength and pressure resistance of battery enclosures used in battery-powered appliances with metal-ion chemistry batteries.

Menurut IEC 63370 klausa 19.10,Peralatan ini mensimulasikan kondisi ventilasi baterai yang tidak normal dengan menerapkan tekanan internal yang terkontrol untuk memverifikasi apakah kandang baterai dapat menahan tekanan yang dihasilkan selama kondisi kegagalan..

Peralatan pengujian keselamatan baterai laboratorium ini cocok untuk produsen, laboratorium sertifikasi dan lembaga penelitian yang melakukan pengujian tekanan kandang baterai,evaluasi keamanan baterai lithium, dan verifikasi kepatuhan IEC

• Dirancang sesuai dengan persyaratan keselamatan baterai IEC 63370 pasal 19.10.
• Cocok untuk perakitan baterai kimia ion logam lengkap
• Sistem presurisasi manual dengan pemantauan tekanan yang tepat
• Volume injeksi gas yang dapat disesuaikan untuk persyaratan uji yang berbeda

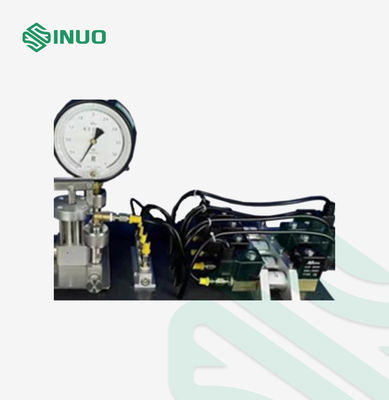

• Verifikasi tekanan dengan alat pengukur tekanan mekanik presisi tinggi
• Struktur meja kompak yang cocok untuk lingkungan laboratorium
• Solusi yang dapat diandalkan untuk pengujian keamanan peralatan bertenaga baterai

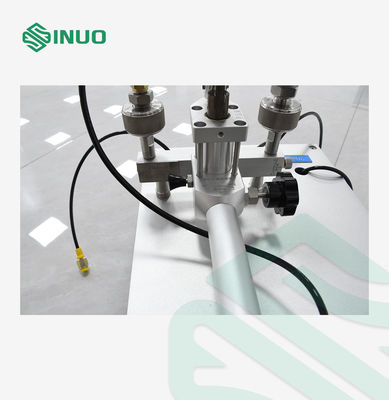

Uji coba ditekan dengan menggunakan pompa manual sampai tekanan awal mencapai 2070 kPa ± 10%. Tekanan dipantau melalui alat pengukur tekanan built-in,sementara mekanisme stroke piston mengontrol proses penyesuaian tekanan.

Setelah mencapai tekanan awal yang ditentukan, volume udara yang dibutuhkan disuntik melalui lubang Φ2,85 ± 0,05 mm sesuai dengan persyaratan standar.Proses pengurangan tekanan kemudian dipantau, dan tekanan internal harus turun ke bawah 70 kPa dalam waktu 30 detik.

Untuk versi manual, volume udara yang disuntikkan dikontrol oleh operator sesuai dengan persyaratan uji.

Lingkup spesimen uji, aplikasi, prinsip, struktur dan lingkungan operasi
Spesimen Uji dan Batasan	Baterai lengkap menggunakan kimia ion logam.
Tujuan Uji	Digunakan untuk mengukur ketahanan tekanan dari kandang peralatan bertenaga baterai yang dilengkapi dengan baterai lengkap menggunakan kimia ion logam.Ujiannya memverifikasi apakah kandang dapat menahan tekanan yang dihasilkan oleh ventilasi baterai selama kondisi kesalahan dan menilai kekuatan kandang.

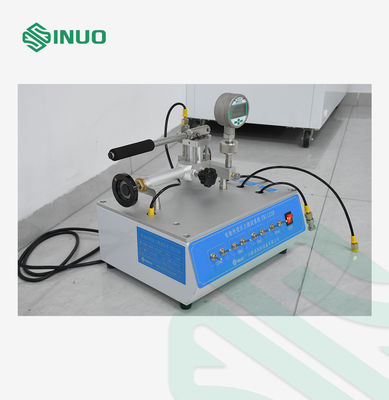

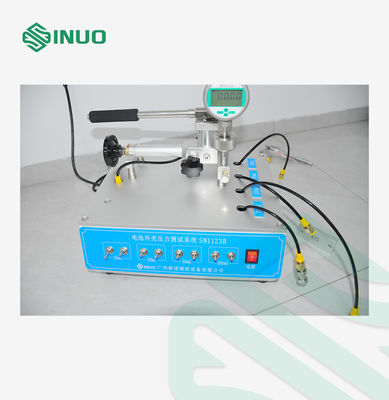

Struktur Peralatan	Peralatan ini mengadopsi struktur tipe kotak dengan kontrol manual dan tampilan tekanan gauge.Ini memiliki operasi yang sederhana dan penampilan yang kompak, menggabungkan keuntungan dari produk serupa di seluruh dunia. Dimensi: Sekitar 800 * 500 * 600 mm (W * H * D) Berat: sekitar 80 kg
Lingkungan Operasi	Sumber daya: AC 220V ± 10%/5060 Hz; Lingkungan operasi: suhu operasi 0°40 °C, kelembaban 30%~90%;
Spesifikasi Kinerja
Model	SN1123B
Stasiun	Stasiun tunggal
Metode Kontrol Listrik	Kontrol manual, pengoperasian tombol dan tampilan alat ukur tekanan
Metode penggerak	Tekanan manual
Medium pengujian	Gas
Tekanan pengujian	0.01~2.5 MPa; ditampilkan pada alat pengukur tekanan
Waktu Uji	Kontrol manual
Proses pengujian	Pemasangan/penghapusan sampel manual dan kontrol proses manual
Konektor penyegelan	Konfigurasi standar: satu set; diameter lubang: Φ2,85 ± 0,05 mm
Ukuran dan berat peralatan	L*W*H = 800*500*600mm, berat: sekitar 80 kg

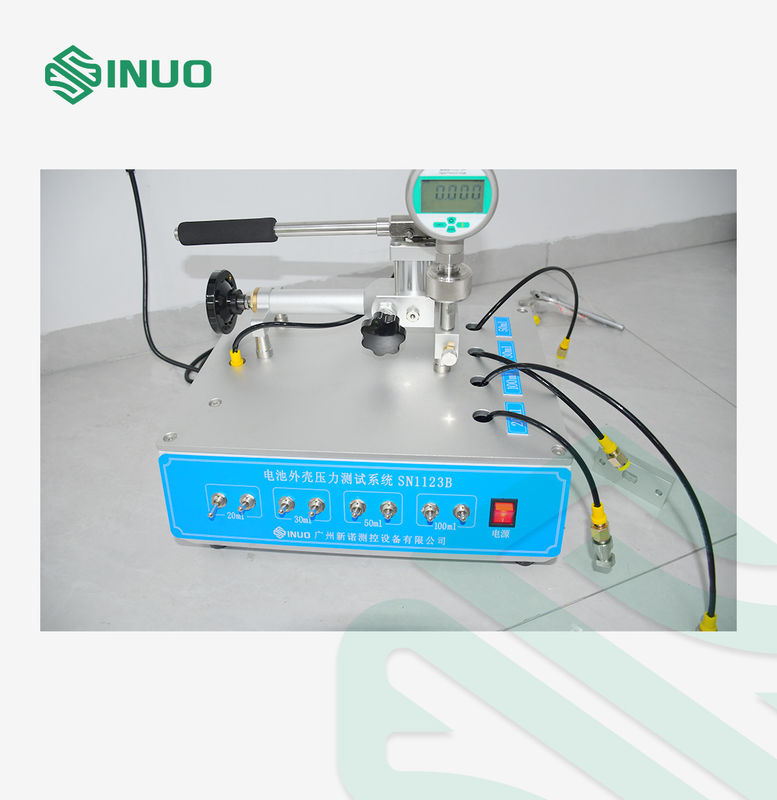

Volume suntikan udara	20,30,50, 100 ml
Lingkungan Operasi	Tekanan atmosfer: 80~106 kPa; suhu sekitar: 5~40°C; kelembaban relatif: 20~80% RH. Peralatan harus dipasang di lingkungan yang bebas dari getaran atau getaran yang parah,gangguan elektromagnetik, debu, gas peledak, dan gas korosif, dengan ventilasi yang baik dan kondisi disipasi panas.

• Pengujian keamanan peralatan bertenaga baterai lithium
• Verifikasi kekuatan mekanik kandang baterai
• Pengujian kepatuhan IEC 63370 Pasal 19.10
• Pengembangan produk baterai isi ulang
• Laboratorium sertifikasi keselamatan baterai
• Produsen peralatan rumah tangga
• Produsen peralatan bertenaga baterai
