Tester Dampak Pendela Energi Tinggi untuk Kepatuhan IEC 61851-1 dan Pengujian IK06-IK11

Tester Dampak Pendela Energi Tinggi untuk Kepatuhan IEC 61851-1 dan Pengujian IK06-IK11

Nama merek:	Sinuo
Nomor Model:	SNQC1008
MOQ:	1
Harga:	Customized
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	10 Set Per Bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Sertifikasi:

Calibration Certificate (Cost Additional)

Energi Dampak:

Bandul: 2/5/10/20/50 J; Vertikal: 2/5/10/20/50 J (Opsional)

Massa dampak:

500g, 1,7kg, 5kg, 10kg (±2%)

Tabung Pendulum:

Panjang: 1000㎜,Diameter luar: tabung baja 15,9 mm

ketinggian benturan:

Dapat disetel secara elektrik ke atas dan ke bawah, Langkah: 300–1800 mm

Jatuhkan Tinggi:

0–500 mm dengan Indikasi Skala

Sistem Transmisi:

Sekrup bola presisi + rel panduan linier

Kemasan rincian:

kasus kayu lapis

Menyediakan kemampuan:

10 Set Per Bulan

Menyoroti:

Penguji Dampak Kepatuhan IEC 61851-1

IK06-IK11 Pengujian Pendulum Hammer Impact Tester

Penguji Dampak Mekanis Dampak Energi Tinggi

Deskripsi Produk

Penguji Palu Pendulum Energi Tinggi untuk Pengisi Daya EV Pengujian Kode IK IEC 61851-1

Tinjauan Produk

Penguji Dampak Palu Pendulum Energi Tinggi SNQC1008 dirancang untuk pengujian kekuatan mekanis dan ketahanan benturan stasiun pengisian daya EV, selungkup listrik, lemari distribusi daya, kotak meteran, dan lemari sakelar.

Mematuhi IEC 60068-2-75, persyaratan perlindungan benturan IK IEC 62262, dan IEC 61851-1 Klausul 12.11, penguji mengevaluasi kemampuan selungkup peralatan untuk menahan benturan mekanis eksternal melalui pengujian benturan pendulum dan palu vertikal yang terkontrol.

SNQC1008 banyak digunakan oleh produsen pengisi daya EV, produsen peralatan listrik, laboratorium pengujian, dan pusat R&D untuk verifikasi benturan IK dan penilaian daya tahan selungkup.

Aplikasi Utama

Area Aplikasi	Sampel Uji Khas
Pengujian Peralatan Pengisian Daya EV	Stasiun pengisian daya AC, stasiun pengisian daya DC, selungkup EVSE
Pengujian Benturan Selungkup Listrik	Kotak meteran, lemari distribusi, lemari sakelar
Pengujian Keamanan Listrik Industri	Peralatan elektronik daya dan selungkup listrik luar ruangan
Pengujian Laboratorium Sertifikasi	Verifikasi tingkat perlindungan IK sesuai standar IEC

Standar dan Klausul yang Berlaku:

IEC60068-2-75:2014
IEC62262:2021
IEC 61851-1-201712.11
IEC 62477-1:2022
EN IEC 61851-1-2019,12.11 /IEC 61851-1-2017,12.11

Cakupan Spesimen, Aplikasi, Prinsip, Struktur, dan Lingkungan Operasi

Spesimen dan Batasan	Stasiun pengisian daya kendaraan listrik; Lemari distribusi daya; Kotak meteran; Lemari sakelar
Prinsip Uji	Uji Eha (Uji Palu Pendulum): Elemen benturan dilepaskan bebas dari ketinggian tertentu melalui tabung pendulum 1 meter dan mengenai spesimen pada titik terendah lintasan pendulum. Energi benturan dihasilkan oleh konversi energi potensial gravitasi menjadi energi kinetik, sehingga mencapai tujuan pengujian benturan pada spesimen. Uji Ehc (Uji Palu Vertikal): Elemen benturan dilepaskan bebas dari ketinggian tertentu melalui tabung pemandu dan mengenai spesimen pada titik terendah perjalanan vertikal. Energi benturan dihasilkan melalui konversi energi potensial gravitasi menjadi energi kinetik, sehingga mencapai tujuan pengujian benturan pada spesimen.

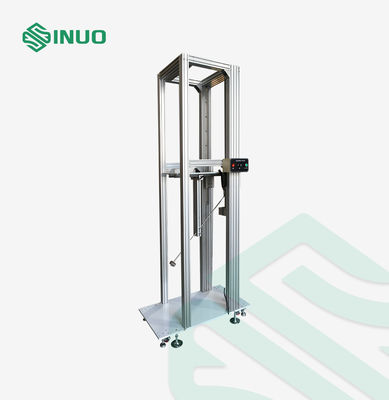

Struktur dan Fitur	Struktur troli dengan braket pemasangan yang dapat disesuaikan secara vertikal dan sudut benturan, cocok untuk berbagai ukuran stasiun pengisian daya EV dan persyaratan ketinggian benturan.
Lingkungan Operasi	Dimensi keseluruhan: P1300L600T3200mm; Berat: Sekitar 250kg

Spesifikasi Kinerja UtamaModel

SNQC1008	SNQC1008A	SNQC1008B	Kontrol & Operasi
Operasi tombol	Kontrol PLC, operasi layar sentuh	Platform Sampel	Platform Sampel
Tidak	Ya	Rentang Spesimen Uji	Rentang Spesimen Uji
Ya	Rentang Spesimen Uji	Rentang Spesimen Uji	Rentang Spesimen Uji
Kotak meteran	Stasiun pengisian daya AC yang dipasang di dinding dan pedestal (memerlukan platform sampel) Stasiun pengisian daya DC tipe kabinet Catatan: Ukuran maksimum stasiun pengisian daya yang dipasang pada platform sampel tidak boleh melebihi P x L x T = 1 x 1 x 2,0 m. Ketinggian stasiun pengisian daya berdiri bebas tidak boleh melebihi 2,0 m. Item Uji
Uji benturan pendulum (benturan samping)	Uji benturan palu vertikal (benturan atas, opsional) Sistem Penggerak
Pengangkatan: Penggerak motor + peredam	Mekanisme pelepasan: Pelepasan elektromagnetik Sistem Transmisi
Sekrup bola presisi + rel pemandu linier	Energi Benturan
Palu Pendulum: 2 J, 5 J, 10 J, 20 J, 50 J	Palu Vertikal: 2 J, 5 J, 10 J, 20 J, 50 J (opsional) Massa Ekuivalen Elemen Benturan
Palu Pendulum: 500g, 1,7kg, 5kg, 5kg, 10kg ±2%, (kepala benturan sudut opsional)	Palu Vertikal: 500g, 1,7kg, 5kg, 5kg, 10kg ±2% (opsional) Konstruksi baja tahan karat Tabung Pendulum
Panjang: 1000mm, Diameter luar: tabung baja 15,9 mm	Panjang: 1000mm, Diameter luar: tabung baja 10,0 mm Selongsong Palu Vertikal
Selongsong pemandu yang cocok dengan kepala palu yang berbeda, tabung baja tahan karat	Ketinggian Posisi Benturan Spesimen (Ketinggian Pengangkatan Pendulum)
Dapat disesuaikan secara elektrik naik dan turun, Langkah: 300–1800 mm	Ketinggian Benturan Palu Vertikal
500-2000mm	Ketinggian Jatuh (Ketinggian Benturan Pendulum)

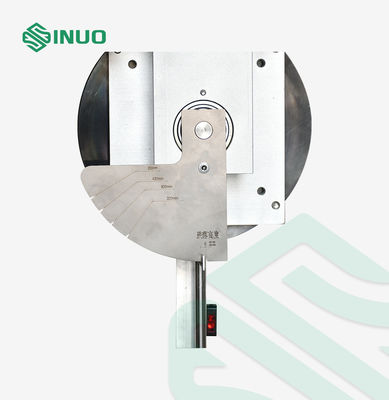

0–500 mm, dengan indikasi skala yang sesuai dengan sudut rotasi pendulum; pendulum dapat berputar dari 0° hingga 90°	Fiksasi dan Pelepasan Elemen Benturan

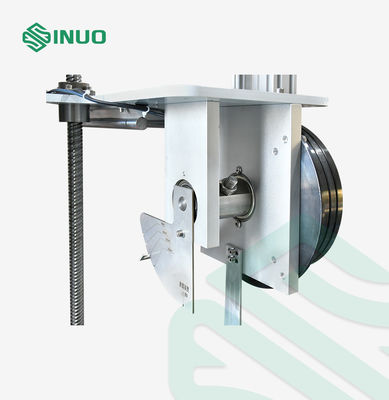

Mekanisme fiksasi dan pelepasan elektromagnetik tipe pin	Pelat Dasar
Pelat dasar baja penahan beban yang dipertebal	Metode Pergerakan
Dilengkapi dengan kaki penyangga dan roda, memungkinkan pergerakan ke posisi benturan yang diperlukan.	Fungsi Opsional
Fungsi pencegahan benturan sekunder	Lampiran
Tabel Referensi untuk Pemilihan Energi Benturan dan Elemen Benturan	Tabel Lampiran:

Tabel 1 Karakteristik Elemen BenturanEnergi/J

0,14	2 ±5%	5 ±5%	10 ±5%	20 ±5%	50 ±5%	Massa Ekuivalen ±2%kg
0,25(0,2)	0,5	0,7	5	10	10	20
Nilon	Baja	R/mm
10	20	r/mm	r/mm	Catatan: IK11 ditujukan untuk selungkup khusus atau kisi pelindung yang digunakan di lingkungan luar ruangan yang sangat keras. Jika ditentukan dalam standar produk yang relevan, IK11 tidak boleh menggantikan uji kantong pasir.	Catatan: IK11 ditujukan untuk selungkup khusus atau kisi pelindung yang digunakan di lingkungan luar ruangan yang sangat keras. Jika ditentukan dalam standar produk yang relevan, IK11 tidak boleh menggantikan uji kantong pasir.	Catatan: IK11 ditujukan untuk selungkup khusus atau kisi pelindung yang digunakan di lingkungan luar ruangan yang sangat keras. Jika ditentukan dalam standar produk yang relevan, IK11 tidak boleh menggantikan uji kantong pasir.
18,5(20)	35	60	80	(150)	125	f/mm
6,2(10)	7	10	20	50	50	r/mm
-	10	10	-	10	20	l/mm
Ditentukan sesuai dengan massa ekuivalen, lihat Lampiran A	Tabel 2 Ketinggian Jatuh

Energi/J

0,14	0,2	0,35		0,35	0,5	0,5	0,7		1	2	5	10	20	50	Catatan: IK11 ditujukan untuk selungkup khusus atau kisi pelindung yang digunakan di lingkungan luar ruangan yang sangat keras. Jika ditentukan dalam standar produk yang relevan, IK11 tidak boleh menggantikan uji kantong pasir.
0,25	0,5	0,25	0,5	0,25	0,5	0,25	0,25	0,5	0,5	0,5	0,7	5	10	10	20
56	(100)	80	(150)	140	(200)	(250)	200	400	400	500	500	200	400	500	Catatan 1: Lihat Catatan pada Klausul 3.2.2.
Catatan 2: Satuan energi Joule (J) dalam bagian ini berasal dari percepatan gravitasi standar (g), di mana nilai g yang dibulatkan diambil sebagai 10 m/s². Tabel 3 Hubungan Antara Kode IK dan Energi Benturan yang Sesuai

Kode IK

IK00

IK01

IK02

IK03

IK04

IK05

IK06

IK07

IK08

IK09

IK10

IK11

Energi Benturan/J

0,14

0,2

0,35

0,5

0,7

Catatan: IK11 ditujukan untuk selungkup khusus atau kisi pelindung yang digunakan di lingkungan luar ruangan yang sangat keras. Jika ditentukan dalam standar produk yang relevan, IK11 tidak boleh menggantikan uji kantong pasir.

a Sesuai dengan standar ini, tidak ada perlindungan yang diberikan.

Mengapa Memilih SNQC1008?

Dirancang khusus untuk pengujian benturan mekanis stasiun pengisian daya EV

Mendukung verifikasi kepatuhan IEC 61851-1 Klausul 12.11
Mencakup pengujian perlindungan benturan IK06–IK11
Cocok untuk produsen EVSE global dan laboratorium sertifikasi
Menggabungkan kemampuan benturan energi tinggi dengan kontrol posisi yang presisi
Tersedia dengan otomatisasi layar sentuh PLC untuk operasi laboratorium yang efisien
