Sistem Uji Kenaikan Suhu Pengoperasian Steker Pistol Pengisi Daya EV IEC 62196-1 untuk Pengujian EVSE

Sistem Uji Kenaikan Suhu Pengoperasian Steker Pistol Pengisi Daya EV IEC 62196-1 untuk Pengujian EVSE

Nama merek:	Sinuo
Nomor Model:	SNQC1018
MOQ:	1
Harga:	Customized
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	10 Set Per Bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

Calibration Certificate (Cost Additional)

Kecepatan penyisipan:

0,1 – 0,80 m/s (dapat disesuaikan)

Tingkat Uji:

7,5 pukulan/menit

Langkah Penyisipan:

0 – 200 mm (resolusi 0,1 mm)

Tegangan keluaran:

DC6V

Kisaran Suhu:

0~200℃ Akurasi ±0,3% pembacaan +1℃; Resolusi: 0,1℃

Rentang Resistensi:

0~200mΩ, resolusi 0,01mΩ, akurasi ±1%+3 digit

Kemasan rincian:

kasus kayu lapis

Menyediakan kemampuan:

10 Set Per Bulan

Menyoroti:

IEC 62196-1 EV charging gun plug

Sistem pengujian kenaikan suhu EVSE

Penguji colokan pengisian kendaraan listrik

Deskripsi Produk

Sistem Uji Kenaikan Suhu dan Masa Pakai Plug Pistol Pengisi Daya EV IEC 62196-1 untuk Pengujian EVSE

Tinjauan Produk

Sistem Uji Masa Pakai & Kenaikan Suhu Plug Pistol Pengisi Daya EV dirancang untuk mengevaluasi daya tahan, kinerja listrik, dan keandalan keselamatan konektor pengisi daya kendaraan listrik.

Dengan pertumbuhan pesat kendaraan listrik (EV), konektor pengisi daya harus tahan terhadap ribuan siklus pencolokan/pencabutan berulang sambil mempertahankan kontak listrik yang stabil dan kinerja suhu yang aman.

Sistem pengujian terintegrasi ini melakukan:

Pengujian masa pakai penyisipan dan penarikan plug
Pengukuran gaya penyisipan
Pengukuran resistansi kontak
Pengujian kenaikan suhu arus tinggi

Sistem ini banyak digunakan oleh produsen pengisi daya EV, pemasok konektor pengisi daya, laboratorium otomotif, dan organisasi pengujian EVSE pihak ketiga untuk verifikasi produk dan pengujian kepatuhan.

Peralatan ini mematuhi IEC 62196-1:2020 dan standar konektor pengisi daya internasional lainnya.

Sistem Uji Kenaikan Suhu Pengoperasian Steker Pistol Pengisi Daya EV IEC 62196-1 untuk Pengujian EVSE

Fungsi & Prinsip Pengujian

1. Uji Masa Pakai Penyisipan & Penarikan Plug

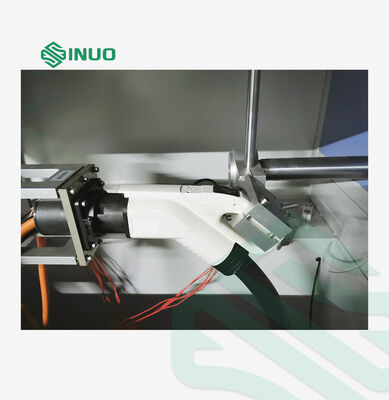

Mekanisme yang digerakkan servo berulang kali memasukkan dan menarik konektor pengisi daya untuk mensimulasikan operasi pengisian daya di dunia nyata.

Selama pengujian, sistem memantau:

Jumlah siklus
Gaya penyisipan/penarikan
Kerusakan konektor
Perubahan arus abnormal

Ketika kondisi abnormal terjadi, peralatan berhenti secara otomatis dan memberikan alarm.

2. Uji Kenaikan Suhu

Sistem menerapkan arus DC tinggi untuk mensimulasikan kondisi pengisian daya aktual dan mengukur perubahan suhu pada kontak konektor.

Ini mengevaluasi:

Kinerja pemanasan kontak
Kemampuan membawa arus
Stabilitas termal di bawah pengisian daya berkelanjutan

3. Uji Resistansi Kontak

Sistem mengukur resistansi kontak konektor sebelum dan sesudah pengujian daya tahan untuk memverifikasi apakah pencolokan berulang memengaruhi kinerja listrik.

Sistem Uji Kenaikan Suhu Pengoperasian Steker Pistol Pengisi Daya EV IEC 62196-1 untuk Pengujian EVSE

Standar yang Berlaku

Standar	Persyaratan
IEC 62196-1:2020	Aksesori pengisian daya konduktif kendaraan listrik
IEC 60309-1:2012	Plug dan soket industri
IEC 60998	Perangkat penghubung
IEC 60669	Sakelar untuk aplikasi rumah tangga
IEC 61058	Sakelar peralatan
IEC 60439	Rakitan switchgear tegangan rendah

Uji Masa Pakai Mekanis & Listrik

Parameter	Spesifikasi
Perangkat Penggerak	Motor servo + sekrup bola + rel pemandu linier
Kecepatan Penyisipan	0,1 – 0,80 m/detik (dapat disesuaikan)
Tingkat Uji	7,5 pukulan/menit
Langkah Penyisipan	0 – 200 mm (resolusi 0,1 mm)
Gaya Penyisipan Maks	900N
Perlengkapan	Dapat disesuaikan untuk plug persegi/bulat, φ ≥ 60mm
Jumlah Siklus	1 – 999.999 (dapat diatur sebelumnya)
Sistem Kontrol	PC industri 15 inci + PLC Jepang
Fungsi Keamanan	Kebocoran, arus berlebih, beban berlebih, perlindungan ambang batas, berhenti darurat
Dimensi	2000 × 1200 × 1800 mm (P×L×T)
Berat	Sekitar 450 kg
Catu Daya	AC220V ±10%, 50Hz, 20A

Uji Kenaikan Suhu

Tegangan keluaran	DC6V
Arus uji keluaran yang dapat disesuaikan	DC10 ~ 2000,0A dapat disesuaikan terus menerus
Stabilitas arus uji	± (2% nilai yang ditetapkan + 5 kata)
Akurasi tampilan arus	± (1% pembacaan + 5 digit)
Akurasi tampilan tegangan impedansi	± (1% pembacaan + 5 digit)
Stabilitas tegangan uji	(2% nilai yang ditetapkan + 5 kata)
Waktu daya aktif	1~999,9 detik
Waktu daya mati	1~999,9 detik
Waktu nyala dan mati	1~999999 kali, dengan fungsi memori mati daya, shutdown otomatis saat waktu tercapai
Uji kenaikan suhu termokopel	Waktu pemindaian 1S
Rentang pengukuran suhu	0~200°C Akurasi ±0,3% dari pembacaan +1°C; Resolusi: 0,1°C
Pengukuran Suhu	16 saluran (termasuk 1 titik untuk mengukur suhu sekitar)
Konfigurasi termokopel	Termokopel filamen T-type 30AWG perusahaan Q Amerika, panjang 2 meter, total 16
Kecepatan akuisisi	1 detik/waktu
Dilengkapi dengan modul pengukuran suhu yang dikembangkan secara independen oleh perusahaan kami, dapat diuji dengan listrik, tanpa merusak instrumen, dengan kemampuan anti-interferensi yang kuat, dan dapat secara akurat menggambarkan kurva suhu di komputer.
Tampilkan suhu dan kurva di komputer
Perangkat lunak dapat mengatur saluran suhu sekitar, dan suhu sekitar dapat dikurangi secara otomatis saat mengumpulkan data
Peralatan dapat dimulai dan dihentikan oleh kontrol komputer, dan kurva arus, tegangan, suhu, dan waktu dapat dikumpulkan secara bersamaan, yang nyaman bagi pengguna untuk menganalisis dan menggunakan.
Beban mengadopsi resistor tubular berdaya tinggi, yang dapat disesuaikan secara bertahap: 1A/2A/2A/5A/10A/20A/20A/50/100A/200A/200A/500A/500A/500A 1 keluaran arus, yang dapat disesuaikan secara manual atau otomatis

Uji Resistansi Kontak

Rentang Uji Resistansi Kontak	0~200mΩ, resolusi 0,01mΩ, akurasi ±1%+3 digit
Uji resistansi 4 arah secara bersamaan
Ukur resistansi kontak sekali setiap kali plug dan unplug, Anda juga dapat mengukur resistansi kontaktor sekali setelah N kali plug dan unplug
