IEC 61439-5 Static Load Test Bench untuk Uji Kekuatan Mekanis Ruang Switchgear

Bangku uji beban statis ini terutama digunakan untuk pengujian beban mekanis dan pengujian penelitian terkait kotak meteran tegangan rendah, gardu induk prefabrikasi, dan selungkup peralatan listrik. Alat ini dapat dengan mudah melakukan pengujian sifat mekanis pada berbagai jenis kotak meteran, termasuk kotak meteran logam, kotak meteran non-logam, dan kotak distribusi kabel.

Alat ini mengadopsi kontrol sentral PLC cerdas terintegrasi dengan layar sentuh untuk tampilan dan pengoperasian. Data uji dapat menghasilkan kurva gaya-waktu. Parameter diatur melalui antarmuka layar sentuh, dan seluruh proses pengujian berjalan secara otomatis. Tekanan dapat diterapkan secara otomatis dari samping dan atas. Kompatibel dengan spesimen berbagai ukuran, alat ini merupakan peralatan pilihan yang andal untuk lembaga pengujian dan laboratorium.

Bangku Uji Beban Statis ini dirancang dan diproduksi sesuai dengan standar internasional & industri di bawah ini:

• IEC 61439-1 / IEC 61439-2
• IEC 61851-1:2019 / IEC 61851-1:2017 Klausul 6.5.2
• EN IEC 61851-1:2019 / IEC 61851-1:2017

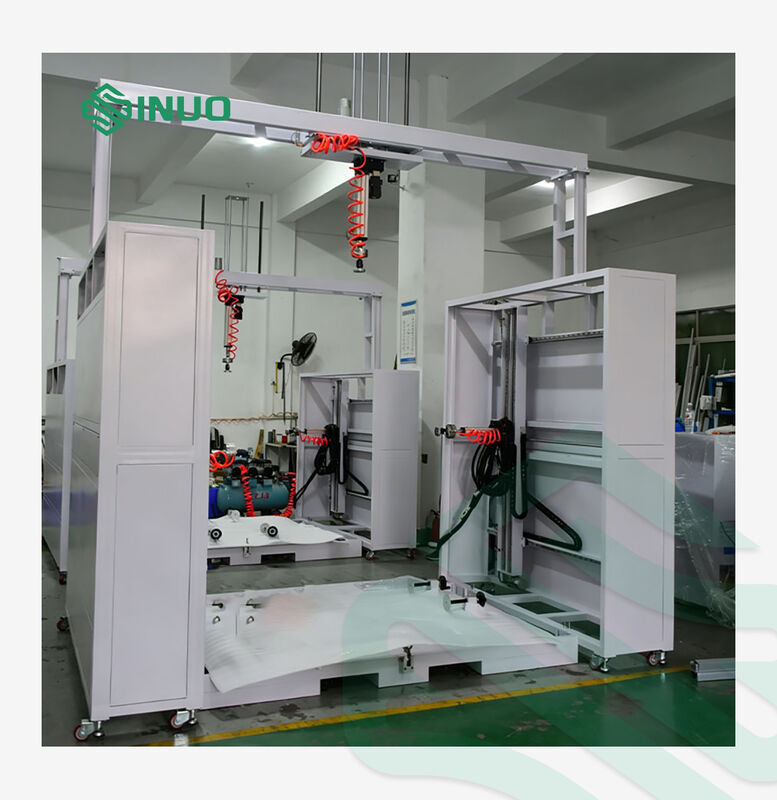

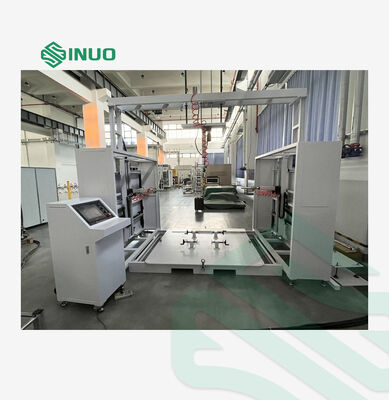

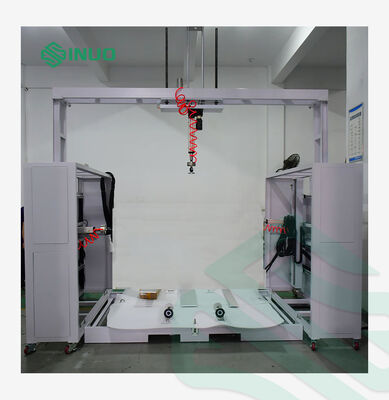

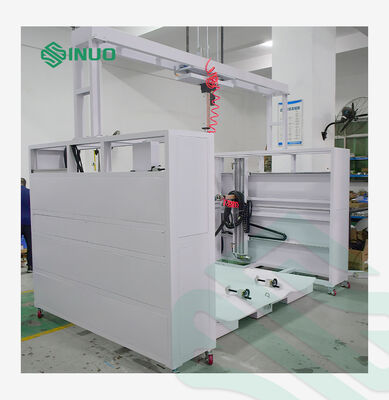

Bangku uji ini mengadopsi struktur semi-tertutup, terdiri dari bagian pemuatan horizontal dan bagian pemuatan vertikal. Setiap aktuator pemuatan dapat bergerak bebas dalam bidang dengan 3 derajat kebebasan. Ketiga aktuator secara bersama-sama mewujudkan pemuatan bergerak dengan 8 derajat kebebasan.

Tinggi palang dapat disesuaikan secara bertahap melalui lubang pemasangan. Perlengkapan dasar dapat bergerak maju, mundur, ke kiri dan ke kanan untuk penjepitan. Dilengkapi dengan ragum bangku, dan spesimen kecil dapat diputar dengan fiksasi yang kuat dan andal.

Blok penjepit khusus dikonfigurasi untuk produk yang berbeda untuk memfasilitasi pengamanan. Pelat penekan uji yang berbeda dilengkapi sesuai standar untuk berbagai item pengujian.

Diagram struktur peralatan ditunjukkan di bawah ini:

Sistem mengadopsi filosofi desain modular dan diproduksi sesuai dengan persyaratan standar. Desain dan komponen standar digunakan sedapat mungkin untuk memberikan kinerja yang optimal dan dukungan teknis yang andal. Dikendalikan oleh Mitsubishi PLC, seluruh sistem memiliki keandalan tinggi dan operasi cerdas. Sistem ini memiliki logika fungsional yang jelas, struktur yang ringkas, tampilan yang menarik, dan tata letak yang rasional, memfasilitasi pemeliharaan dan perawatan harian. Desain dan pembuatan peralatan memenuhi spesifikasi teknis umum pelanggan. Sistem dibagi menjadi unit-unit berikut:

Platform penopang sampel:

Platform penopang beban dibangun secara integral dengan rangka penyangga baja yang diperkuat dan pelat baja tebal. Mekanisme penjepit spesimen dan unit bergerak untuk manipulator kiri & kanan dipasang di atas platform.

Mekanisme penerapan gaya:

Sistem penerapan gaya terdiri dari tiga set manipulator: manipulator horizontal kiri, manipulator horizontal kanan, dan manipulator vertikal. Setiap set terdiri dari motor servo yang dipasangkan dengan silinder listrik presisi. Sensor gaya presisi tinggi dipasang di ujung depan setiap manipulator. Kepala penekan mengadopsi sambungan universal mengambang bersudut, yang memungkinkan pemusatan diri otomatis untuk memastikan kontak penuh dan pemuatan gaya yang stabil.

Mekanisme transmisi:

Bagian ini terdiri dari mekanisme bergerak yang sesuai dengan rakitan penerapan gaya untuk menekan spesimen uji. Derajat kebebasan masing-masing diilustrasikan dalam gambar di bawah ini:

Sistem kontrol:

Unit ini terutama terdiri dari prosesor PLC, sirkuit kontrol, dan komponen kontrol inti. Semua komponen kontrol listrik sistem dipasang secara terpusat di dalam satu kabinet yang dilengkapi dengan perangkat ventilasi pembuangan.

Unit ini mengadopsi Mitsubishi PLC untuk kontrol cerdas.

Dilengkapi dengan perangkat lunak pengujian yang dikembangkan sendiri; operasi dapat direalisasikan melalui pengaturan parameter yang sederhana.
