IEC 62196-1 Perangkat Uji Pelacakan Untuk Konektor Pengisian EV & Bahan Isolasi

IEC 62196-1 Perangkat Uji Pelacakan Untuk Konektor Pengisian EV & Bahan Isolasi

Nama merek:	Sinuo
Nomor Model:	SN774A
MOQ:	1
harga:	Customized
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	10

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

Calibration

Tegangan Uji:

Rentang yang dapat disesuaikan: 0 ~ 600V, akurasi ± 1,5%

Uji Kecepatan Angin:

0,2 m/s

perangkat waktu:

Resolusi 9999 × 0,1 detik

Interval penurunan:

30±5s, tampilan digital, dapat diatur sebelumnya

Tinggi menjatuhkan:

35±5mm

Menjatuhkan siklus:

0~9999 kali

Kemasan rincian:

kasus kayu lapis

Menyediakan kemampuan:

Menyoroti:

Peralatan uji kebocoran IEC 62196-1

Peralatan uji konektor pengisian EV

Perangkat pelacakan kebocoran bahan isolasi

Deskripsi Produk

Alat Uji Pelacakan Kebocoran IEC 62196-1 Untuk Konektor Pengisian EV & Bahan Isolasi

Informasi Produk

Terutama diterapkan untuk menguji perangkat koneksi pengisian konduktif EV (pistol pengisian, soket pengisian, bagian plastik isolasi pengisi daya di kendaraan, modul pengisian daya), komponen listrik di kendaraan otomotif, konektor listrik tegangan rendah, bahan isolasi padat kendaraan energi baru, dan plastik rekayasa.

Dirancang untuk mengukur kinerja indeks pelacakan komparatif (CTI) bahan isolasi listrik padat ketika permukaannya terpapar air terkontaminasi di bawah medan listrik dengan tegangan uji maksimum 600V.

IEC 62196-1 Perangkat Uji Pelacakan Untuk Konektor Pengisian EV & Bahan Isolasi

Prinsip Uji

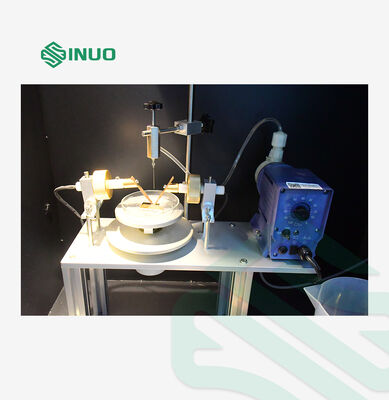

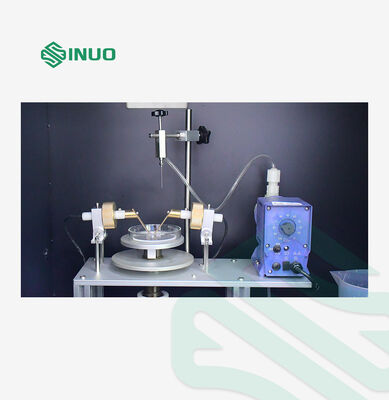

Uji Indeks Pelacakan Komparatif (CTI) dilakukan pada permukaan bahan isolasi padat. Tegangan yang ditentukan diterapkan di antara elektroda platinum dengan dimensi standar (2 mm × 5 mm). Volume cairan konduktif yang ditentukan (larutan 0,1% NH₄Cl) dijatuhkan pada ketinggian tetap 35 mm dengan interval 30 detik.

Uji ini mengevaluasi ketahanan pelacakan permukaan bahan isolasi padat di bawah efek gabungan medan listrik dan media lembab/terkontaminasi, dan mengukur Indeks Pelacakan Komparatif (CTI) dan Indeks Pelacakan Bukti (PTI) material.

Struktur & Fitur

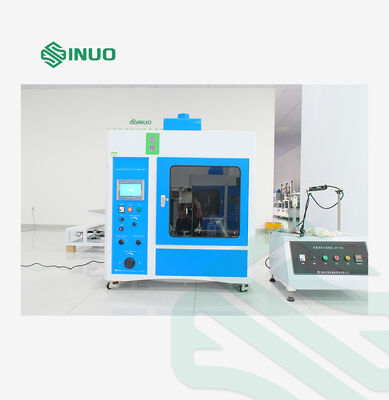

Struktur tipe kabinet dengan ruang ventilasi internal.

Kondisi Operasi

Catu Daya: Fase tunggal AC 220V±10%, 50/60Hz

Suhu Lingkungan: 10°C ~ 35°C

Kelembaban Relatif: 30% ~ 60%

IEC 62196-1 Perangkat Uji Pelacakan Untuk Konektor Pengisian EV & Bahan Isolasi

Parameter Teknis

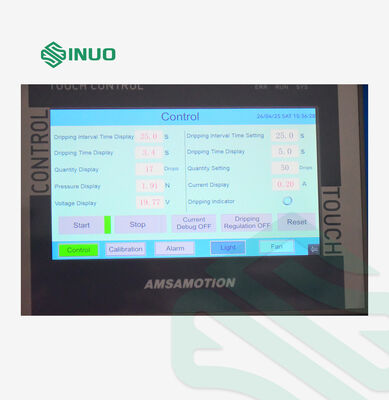

Mode Operasi Kontrol	Kontrol PLC, operasi layar sentuh warna 7 inci, dengan remote control inframerah
Tegangan Uji	Rentang yang dapat disesuaikan: 0 ~ 600V, akurasi ±1,5%
Perangkat Waktu	Resolusi 9999 × 0,1s
Elektroda	Bahan: Elektroda platinum + batang penghubung kuningan Dimensi: (5±0,1) × (2±0,1) × (≥12) mm, permukaan miring 30°, radius ujung R0,1mm
Posisi Relatif Elektroda	Sudut termasuk: 60°±5°, celah elektroda: 4±0,1mm
Tekanan Elektroda pada Spesimen	1,00N±0,05N, nilai ditampilkan di layar sentuh
Sistem Penetes Cairan	Interval tetesan: 30±5s, tampilan digital, dapat diatur sebelumnya Ketinggian tetesan: 35±5mm Siklus tetesan: 0~9999 kali, dapat diatur sebelumnya; volume cairan dikontrol oleh pompa mikro impor, 45~50 tetes/cm³
Resistivitas Cairan Uji	Larutan A: 0,1% NH₄Cl, resistivitas 3,95±0,05 Ω·m Larutan B: resistivitas 1,7±0,05 Ω·m
Sirkuit Tunda	2±0,1s (dipicu pada arus ≥ 0,5A)
Arus Hubung Singkat & Penurunan Tegangan	1±0,1A, toleransi ±1%, penurunan tegangan maksimum 8%
Kecepatan Angin Uji	0,2 m/s
Persyaratan Lingkungan	0 ~ 40°C, kelembaban relatif ≤80%, lokasi bebas dari getaran hebat dan gas korosif
Pencahayaan	Dilengkapi dengan lampu ruang uji yang dapat dikontrol
Dimensi Eksternal Keseluruhan (P×L×T)	1100×550×1200 mm, berat sekitar 130 kg
