IEC 62196-1 Konektor Pengisian Daya Kenaikan Suhu & Terminal Tanah Sistem Uji Tahan Waktu Singkat

Peralatan ini mengadopsi perangkat lunak yang diprogram sendiri dan dioperasikan melalui kontrol komputer.memberikan operasi yang ramah pengguna.

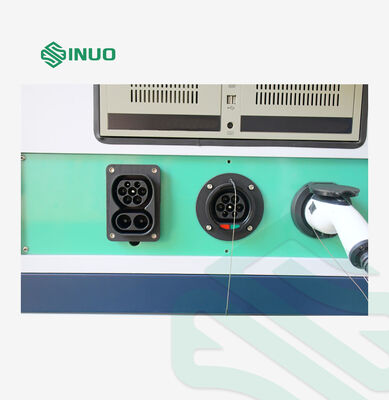

Perangkat ini dirancang untuk mengevaluasi kondisi pemanasan permukaan konektor pengisian dan aksesori listrik saat dimuat dengan arus nominal,dan memverifikasi apakah kenaikan suhu elektroda memenuhi spesifikasi standar.

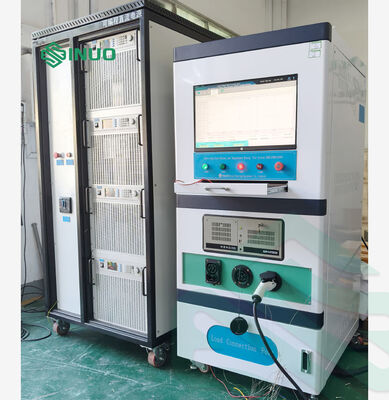

Penguji kenaikan suhu terutama terdiri dari sistem kontrol industri, dua set catu daya DC (satu unit daya tinggi dan satu unit daya rendah),sebuah instrumen akuisisi suhu multi-saluran dan kabinet terintegrasi.
Sebagai peralatan pengujian khusus yang disesuaikan yang mengintegrasikan beberapa modul fungsional, ini berlaku untuk pengujian kenaikan suhu untuk semua jenis produk yang memerlukan evaluasi kenaikan termal.

1. Satu catu daya DC berkisar dari 0 sampai 100A dibangun di dalam kabinet kontrol, sementara catu daya DC eksternal 100 ~ 8000A dilengkapi.Sumber daya eksternal berkomunikasi dengan kabinet kontrol, yang dapat memberikan arus keluar yang terus menerus dan stabil dari 0 hingga 8000A. Tidak ada beban eksternal yang diperlukan, karena perangkat ini mengintegrasikan sumber daya dan beban elektronik dalam satu unit.Baik arus output dan waktu kontrol on-off sepenuhnya diatur.


2.

   Model 100A internal
   Kabin kontrol dilengkapi dengan pemindai suhu 24 saluran internal yang kompatibel dengan tipe termokopel K, E, R, B, N, T, J, S, WRE5-26 dan WRE3-25.Ini mendukung input sinyal arus 420mA dengan frekuensi pengambilan sampel 1 Hz.

3.

   Sistem kontrol mengadopsi komputer industri Advantech, yang memiliki stabilitas tinggi dan kinerja anti-interferensi yang kuat.Ini datang dengan berbagai built-in antarmuka untuk mewujudkan komunikasi dengan scanner suhu dan DC catu dayaSinyal suhu dan sinyal listrik diisolasi dan dikumpulkan secara independen untuk menghindari crosstalk.

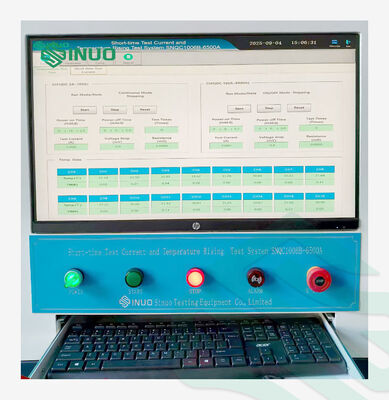

   Kabin kontrol dilengkapi dengan layar sentuh warna LED 21,5 inci dengan lebih dari 16 juta warna, resolusi tidak kurang dari 1280 × 800 dan kecerahan setidaknya 500 cd / m2.Layar dapat menampilkan kurva kenaikan suhu real-time serta tegangan output real-time, arus keluar dan daya keluar.

4.

   Sumber daya DC arus tinggi 8000A dilengkapi dengan kabel tembaga panjang 3 meter, yang dapat memenuhi persyaratan transmisi arus maksimum 8000A.

5.

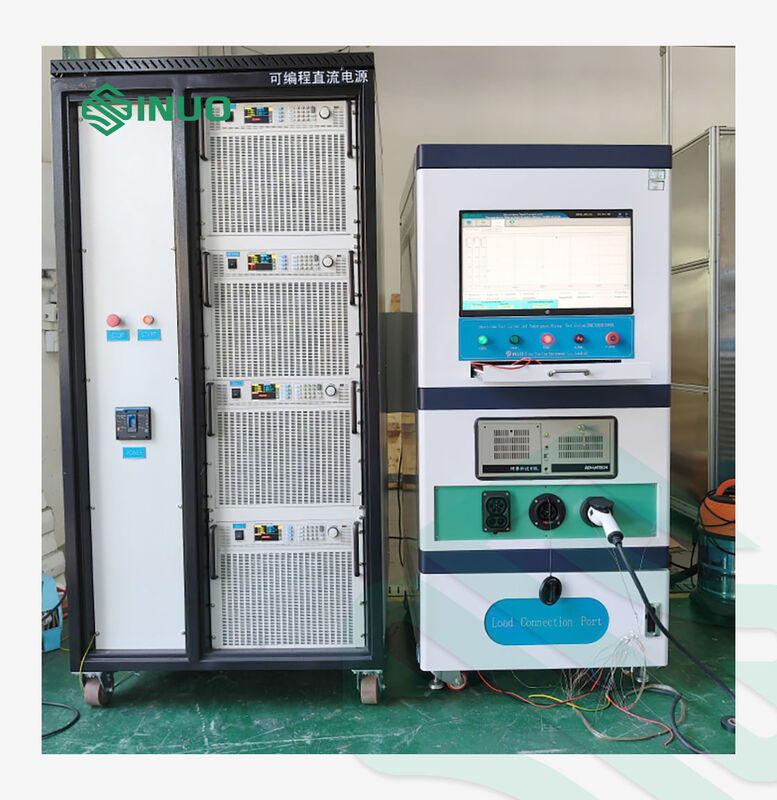

   Kedua kabinet kontrol dan catu daya DC arus tinggi dilengkapi dengan kaki roda untuk mudah bergerak dan transportasi.
   Dimensi keseluruhan: Lebar ≤ 1200 mm, kedalaman ≤ 1400 mm, tinggi ≤ 2000 mm, berat < 1000 kg.
