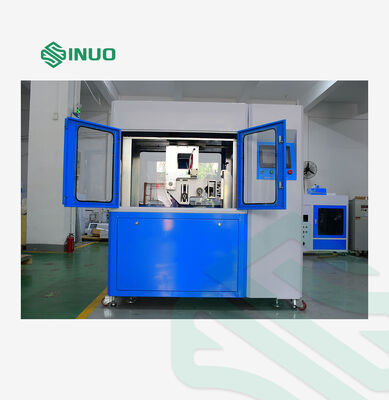

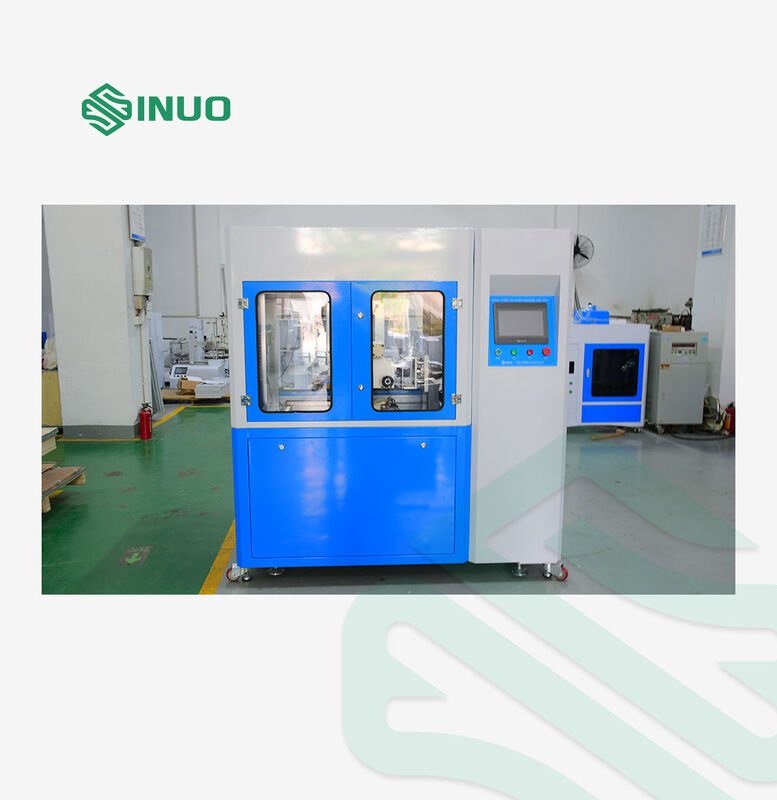

IEC 62196-1 EV Charging Connector Make-and-Break & Normal Operation Endurance Tester

IEC 62196-1 EV Charging Connector Make-and-Break & Normal Operation Endurance Tester

Nama merek:	Sinuo
Nomor Model:	SNQC1005A
MOQ:	1
harga:	Customized
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	10 Set Per Bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

Calibration Certificate (Cost Additional)

Stasiun:

Stasiun tunggal

Test Stroke:

0–150 mm, dapat disesuaikan

Kecepatan Tes:

0–850 mm/detik

Rentang Pengukuran Kekuatan:

0~1000N

Modus Operasi:

Operasi manual atau yang dikendalikan program

Modus Mengemudi:

Motor servo dengan lapisan cair & pengepresan kunci

Kemasan rincian:

kayu lapis

Menyediakan kemampuan:

10 Set Per Bulan

Deskripsi Produk

IEC 62196-1 EV Charging Connector Make-and-Break & Normal Operation Endurance Tester

Informasi Produk

Penguji ini memverifikasi apakah aksesoris listrik seperti antarmuka pengisian EV, colokan industri, soket dan kopling dapat menahan mekanik,tegangan listrik dan termal yang dihasilkan selama operasi normal tanpa keausan yang berlebihan atau cacat merugikan lainnya, untuk memvalidasi keandalan mereka.

IEC 62196-1 EV Charging Connector Make-and-Break & Normal Operation Endurance Tester 0

Standar & Ketentuan yang Sesuai

• IEC 62196-1:2025Plug,socket-outlet,konektor kendaraan dan inlet kendaraan Pengisian konduktif kendaraan listrik-Bagian 1: Persyaratan umumPasal 22 dan 23

• UL 2251 Bagian 44

Sampel Uji & Ruang Lingkup

Konektor pengisian kendaraan listrik, colokan industri, soket dan kopling.

Prinsip pengujian

Didorong oleh mekanisme servo motor, peralatan melakukan siklus penempatan & penarikan linier berulang pada sampel uji.Parameter termasuk durasi hidup/mati, kecepatan tes, pukulan dan sudut semua dapat diatur sebelumnya melalui layar sentuh.

Struktur & Fitur

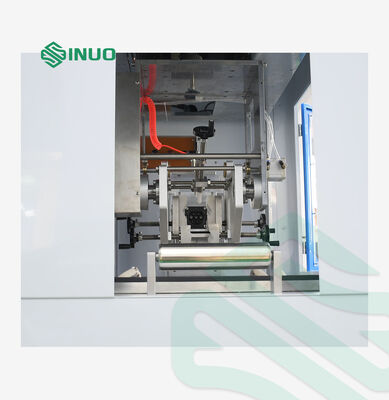

Mengadopsi bingkai mesin terintegrasi yang digerakkan oleh servo motor dengan transmisi pengurang presisi.Dilengkapi dengan layar sentuh berwarna dengan operasi yang mudah digunakan dan fungsi tampilan digital yang kuat, ditambah sistem kontrol PLC cerdas.
Ini dilengkapi dengan perlengkapan 3 sumbu yang dapat disesuaikan, sangat cocok untuk pengujian umur konektor pistol pengisian.

Parameter teknis

Spesifikasi kinerja utama
Titik Uji	a) Uji daya tahan untuk mekanisme penguncian mekanis b) Kemampuan analisis c) Operasi normal (hidup)
Lingkup Sampel Uji	Pistol pengisian AC dan DC
Stasiun	Stasiun tunggal
Mode Kontrol Listrik	Kontrol terintegrasi cerdas dengan Mitsubishi PLC, dioperasikan melalui layar sentuh HMI berwarna 7 inci
Mode Operasi	Operasi manual atau dikendalikan oleh program
Fungsi	Mampu mensimulasikan operasi normal antarmuka pengisian, dapat mengintegrasikan siklus penempatan/penarikan dan membuka/mengunci perangkat penguncian mekanis, atau menjalankan tes individu yang terpisah.Kecepatan pengujian, durasi tes dan jumlah siklus sepenuhnya dapat diprogram.
Mode Mengemudi	Servo motor menggerakkan gerakan penempatan/penarikan dan gerakan goncangan rotasi; tabung udara bantu mengontrol pembukaan dan penutupan mekanisme saklar interlock.
Metode Pemasangan & Penangkapan Sampel	Perlengkapan penjepit mekanis dengan struktur 3 sumbu X / Y / Z yang dapat disesuaikan. Posisi penjepit dapat diatur secara bebas, kompatibel dengan konektor pengisian AC & DC EV standar GB, AS dan UE.
Fungsi Rotasi Otomatis	Mekanisme putaran otomatis terintegrasi di stasiun penjepit senapan pengisian, mendukung rotasi 90 °. Durasi menahan setelah rotasi dapat diatur dari 0 hingga 600 detik.
Siklus Uji	Kisaran yang dapat diprogram: 0 ~ 999.999 siklus. Mesin akan berhenti secara otomatis setelah target siklus yang telah ditetapkan dicapai.
Durasi kontak membuat-dan-membatahkan	Dapat diatur dari 1 hingga 999,9 detik. Menurut persyaratan standar, waktu menahan kontak listrik tidak kurang dari 2 s dan tidak lebih dari 4 s.
Tingkat Penempatan & Penarikan	Jangkauan yang dapat diprogram: 0-10 siklus per menit (setara dengan 3,75 siklus/menit atau 7,5 denyut/menit)
Test Stroke	Dapat diatur dari 0 ∼ 150 mm (jembatan antara colokan uji dan wadah harus ≥ 50 mm sesuai kebutuhan)
Kecepatan pengujian	0°850 mm/s, dapat dikonfigurasi langsung melalui layar sentuh
Tampilan nilai kekuatan	Dilengkapi dengan sensor kekuatan 100kg range untuk memantau kekuatan secara real time. Jangkauan pengukuran gaya: 0 ~ 1000 N Kesalahan indikasi: ≤ ± 0,5% F.S. Resolusi: ≤0,1 N
Perangkat Kunci	Fungsi penekan otomatis untuk mekanisme penguncian mekanis untuk mensimulasikan kondisi operasi normal.
Tangki larutan	Tiga tangki cairan uji independen disediakan yang dapat menahan secara terpisah larutan simulasi seperti yang didefinisikan dalam IEC 62196-1:2022: Tabel 10: Solusi simulasi hujan asam Tabel 11: Solusi simulasi air garam Tabel 13: Solusi simulasi air keruh
Parameter perendaman cair	Parameter yang dapat diprogram: siklus perendaman, durasi perendaman, waktu pengeringan udara, siklus penempatan/pengambilan dan total siklus pengujian.
Beban	Koneksi beban eksternal didukung
Fungsi Deteksi	Ketika beban eksternal dihubungkan, mesin memicu alarm sirkuit terbuka dan mencatat jumlah siklus uji saat ini.
Perlindungan Keamanan	Perlindungan tanah, perlindungan sirkuit pendek dan perlindungan overload
Lingkungan Operasi
Sumber daya listrik	AC 220V±10%, 50 ̊60Hz, 2kW
Suhu operasi	0°40°C
Kisaran kelembaban	30%90%
Dimensi keseluruhan	W1000 × D750 × H1200 mm
Berat badan	Sekitar 150 kg.
