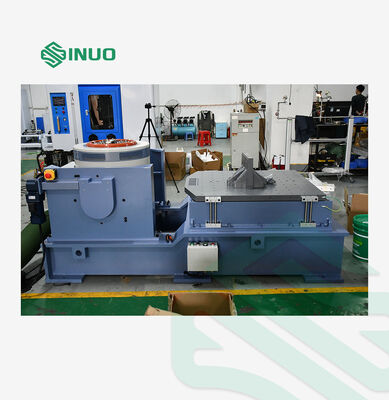

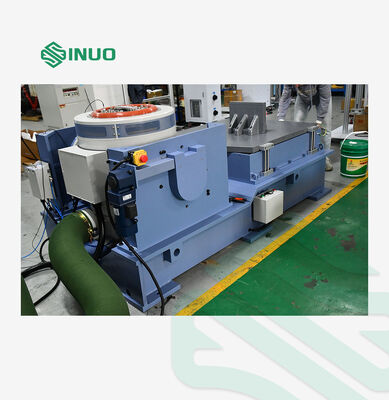

1000 Kgf Mesin Uji Getaran Elektromagnetik 1-3000Hz 300kg Muatan Untuk Uji IEC MIL GB

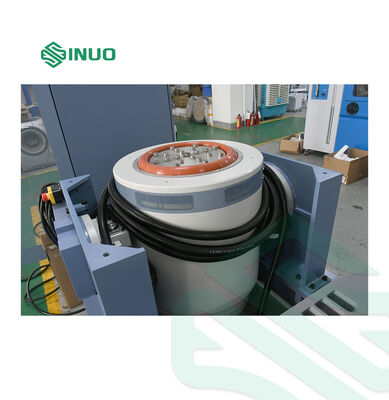

Parameter generator eksitasi elektromagnetik A11S24

Kekuatan eksitasi sinusoid maksimum

1000kg.f puncak

Kekuatan Eksitasi Random Maksimum

1000kg.f r.ms

Kekuatan eksitasi dampak maksimum

2000kg.f puncak

Jangkauan Frekuensi

1 ‰ 3000 Hz

Perpindahan maksimum

51 mm p-p

Kecepatan maksimum

2m/s

Akselerasi maksimum

100G ((980 m/s²)

Frekuensi Resonansi Urutan Pertama

3200 Hz ± 5%

Beban efektif

300 kg

Frekuensi isolasi getaran

2.5 Hz

Diameter kumparan bergerak

F240 mm

Berat kumparan bergerak

10kg

Sekrup di atas meja

16 × M10

Kebocoran fluks

< 10 gauss

Momentus eksentrik yang diizinkan

300N·m

Ukuran peralatan

845mmx790mmx840mm (tanpa tabel ekspansi)

Berat peralatan

Sekitar 1100Kg (tanpa meja geser horizontal)

Penguat daya digital LA12K

Kekuatan output

12KVA

Tegangan output

100V

Arus keluaran

100A

Efisiensi Amplifier

≥ 90%

Frekuensi Pergantian

116KHz

Rasio sinyal ke kebisingan (SNR)

≥ 65dB

Tingkat Kebisingan

≤ 70dB

Ukuran penguat

880mmx590mmx1720mm

Sistem perlindungan servo

Fungsi

Suhu, tekanan angin, perpindahan berlebihan, tegangan berlebihan, arus berlebihan, tegangan rendah masukan, kesalahan eksternal, catu daya kontrol, kesalahan logika, kehilangan fase masukan

Kontroler getaran digital VCS-2

Konfigurasi perangkat keras

2 saluran masukan bersamaan, 1 saluran output

Sinus, acak, kejutan klasik

Komputer kontrol

Komputer asli dengan layar LCD 17 ", keyboard dan mouse optik

Perangkat lunak

Dengan antarmuka operasi dwibahasa (Cina / Inggris), ini mendukung analisis domain waktu dan domain frekuensi, kontrol sumber sinyal, analisis sinus sweep, dan banyak lagi.Ini dapat secara otomatis menghasilkan laporan tes WORD, dan memiliki fungsi untuk tampilan sinyal/data, penyimpanan, konfigurasi parameter uji, dan analisis data.

Sensor akselerasi LTE C04A07

Rentang frekuensi: 1-8000Hz

Sensitivitas: 30%/g

Kisaran suhu: -40 - 160°C

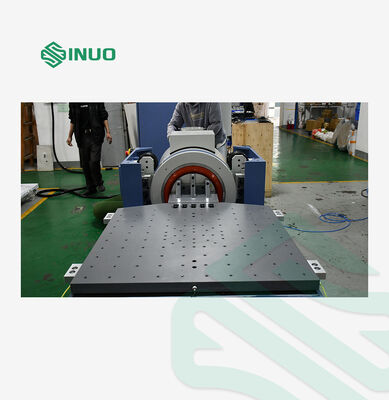

Tabel perpanjangan vertikal VT80

Bahan

Aluminium/magnesium paduan, permukaan keras anodisasi

Ukuran meja

800 mm × 800 mm

Lubang tetap

M8 lengan sekrup stainless steel, tahan lama dan tahan aus

Frekuensi penggunaan

Sinus:1000 Hz; acak: 1500 Hz

Berat badan

Sekitar 67,5kg

Tabel geser film minyak horisontal HG80

Bahan

Aluminium/magnesium paduan, permukaan keras anodisasi

Ukuran meja

800 mm × 800 mm

Lubang tetap

M8 lengan sekrup stainless steel, tahan lama dan tahan aus

Frekuensi penggunaan

Sinus: 2000 Hz; acak: 2000 Hz

Berat badan

Sekitar 105kg

B402 kipas pendingin ((Termasuk silencer)

Daya kipas

4KW

Tingkat aliran kipas

40.8m3/Min

Tekanan kipas

0.049kgf/cm2

Kebutuhan listrik

Sumber daya listrik

AC 3-fase 380V/50Hz, 25 KVA

Udara yang Dikompres

0.6Mpa

Resistensi tanah

≤4Ω
