Sistem pengujian getaran sinus & acak dengan kekuatan 700kgf & tabel 600mm

Tantangan Aplikasi Apa yang Biasa Dihadapi Pelanggan Selama Pengujian Getaran?

Tantangan inti dari pengujian getaran adalah bagaimana mensimulasikan secara realistis lingkungan kompleks yang mungkin dialami produk selama transportasi, penerbangan, atau pengoperasian sebenarnya, seperti sapuan sinus, getaran acak, dan kondisi guncangan, sekaligus memastikan kepatuhan terhadap standar internasional termasuk GB, GJB, MIL, IEC, dan lainnya.

Pada saat yang sama, banyak pelanggan tidak yakin bagaimana memilih peralatan yang sesuai dengan kondisi pengujian spesifik mereka, seperti rentang frekuensi, tingkat akselerasi, dan persyaratan muatan.

Solusi ini didasarkan pada kombinasi inti pengocok getaran elektrodinamik A07S23, amplifier daya switching digital LA07K, dan pengontrol VCSusb-2, bersama dengan tabel ekspansi vertikal VT60 dan tabel slip horizontal HG60. Ini sepenuhnya dapat memenuhi kebutuhan sapuan sinus 1–4500 Hz, getaran acak, dan pengujian guncangan, sekaligus memberikan gaya sinus 700 kgf dan meja 600 × 600 mm.

Semua desain mematuhi standar internasional utama seperti GB, MIL, dan IEC, dan dilengkapi dengan pendinginan yang efisien, berbagai fungsi perlindungan keselamatan, dan fitur pembuatan laporan otomatis.

Apa Desain Utama Sistem Getaran?

Kuncinya terletak pada desain struktural pengocok elektromagnetik dan komponen bergeraknya.

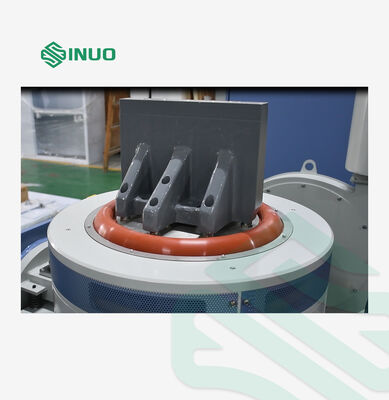

Pengocok Elektrodinamik A07S23 yang kami sediakan memiliki fitur spesifikasi inti sebagai berikut:

• Peringkat Kekuatan
  • Kekuatan sinus: 700 kgf
  • Gaya acak: 600 kgf
  • Kekuatan tumbukan: 1200 kgf

• Kemampuan Perpindahan Besar
  • Perpindahan maksimum: 51 mm hal
  • Cocok untuk pengujian amplitudo besar

• Respon Frekuensi Tinggi
  • Rentang frekuensi: 1–4500 Hz

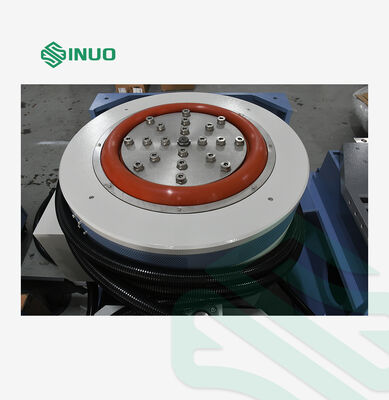

• Desain Kumparan Bergerak
  • Diameter: 230mm
  • Berat: hanya 7kg
  • Struktur ringan memastikan kinerja frekuensi tinggi yang sangat baik
  • Diproduksi menggunakan pengecoran dan permesinan manual presisi
  • Dilengkapi dengan sistem pendukung beban fotolistrik dan panduan aksial bantalan ganda
  • Secara efektif mengurangi getaran melintang dan meningkatkan daya tahan

• Momen Eksentrik yang Diizinkan
  • 300 N·m
  • Cocok untuk pemasangan beban eksentrik

• Kebocoran Magnetik
  • <10 Gauss
  • Keamanan operasional yang tinggi

Selain Shaker Itu Sendiri, Sistem Pendukung Apa yang Diperlukan untuk Solusi Pengujian Lengkap?

Sistem pengujian getaran yang lengkap memerlukan setidaknya komponen-komponen berikut:

1. Penguat Daya Pengalihan Digital LA07K

• Daya keluaran: 7 KVA
• Efisiensi: ≥90%
• Berdasarkan teknologi IGBT
• Sesuai dengan CE
• Rasio sinyal terhadap kebisingan: ≥65 dB
• Tingkat kebisingan: ≤70 dB

2. Blower Pendingin B402S (dengan Peredam Suara)

• Daya: 4 KW
• Aliran udara: 40,8 m³/mnt

Badan pengocok mengadopsi:

• Saluran aliran udara sarang lebah
• Saluran aliran udara terpisah dua lapis

Hal ini secara signifikan meningkatkan efisiensi pendinginan.

3. Dua Platform Ekspansi Disediakan

Tabel Ekspansi Vertikal VT60

• Ukuran: 600 × 600 mm
• Bahan: paduan magnesium-aluminium
• Permukaan anodisasi keras
• Dilengkapi dengan sisipan berulir baja tahan karat M8
• Frekuensi yang dapat digunakan hingga 2000 Hz
• Berat: kira-kira. 45kg

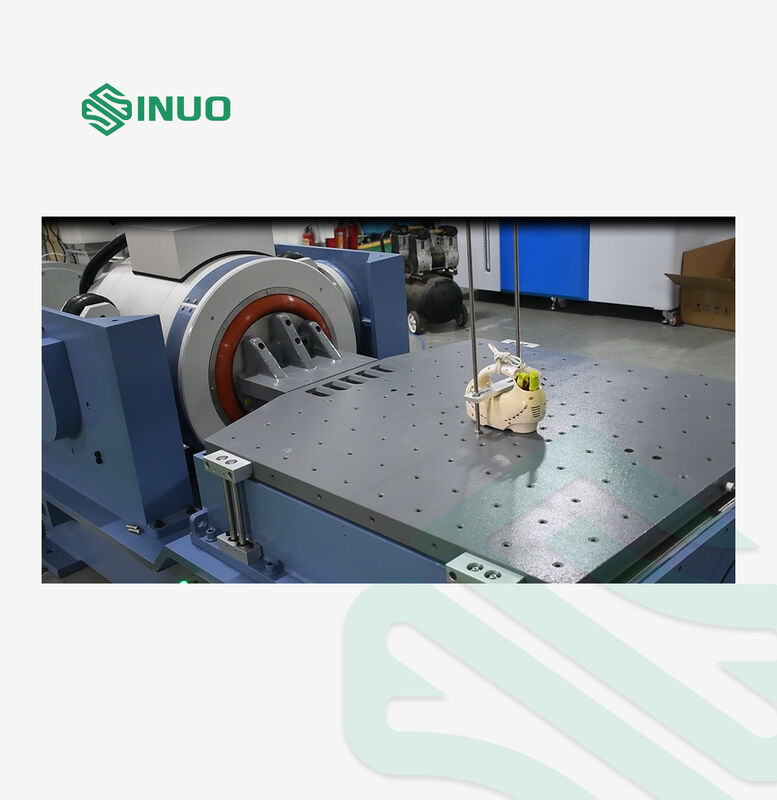

Meja Slip Horisontal HG60

• Ukuran: 600 × 600 mm
• Dilengkapi dengan dasar granit alam dan sistem pasokan minyak independen
• Memberikan ketahanan momen guling yang tinggi
• Juga mendukung pengoperasian hingga 2000 Hz

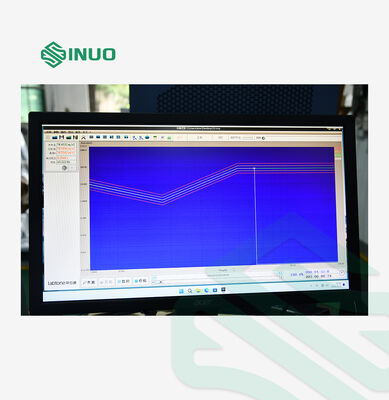

4. Pengontrol Getaran Digital VCSusb-2 + Sistem Perlindungan Servo

Fitur Pengontrol

• 2 saluran masukan / 1 keluaran
• DSP titik mengambang 32-bit
• ADC/DAC 24-bit
• Rentang dinamis >90 dB
• Mendukung:
  • Pengujian sinus
  • Getaran acak
  • Pengujian kejut klasik
• Pembuatan laporan Word/PDF dalam satu klik dalam bahasa Mandarin dan Inggris

Fungsi Perlindungan Servo

Pemantauan waktu nyata dari:

• Suhu
• Tekanan udara
• Perpindahan berlebihan
• Tegangan berlebih
• Arus berlebih
• Kehilangan fase

Memastikan keamanan peralatan dan benda uji.

Sistem Pemusatan Otomatis Fotolistrik

Secara otomatis menyesuaikan posisi kumparan bergerak untuk menjaga keseimbangan selama bongkar muat.

Tingkat Kinerja Sebenarnya Apa yang Dapat Dicapai Sistem Ini?
