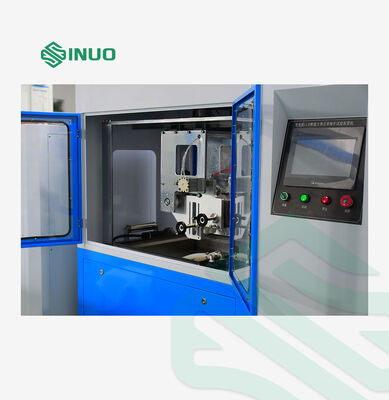

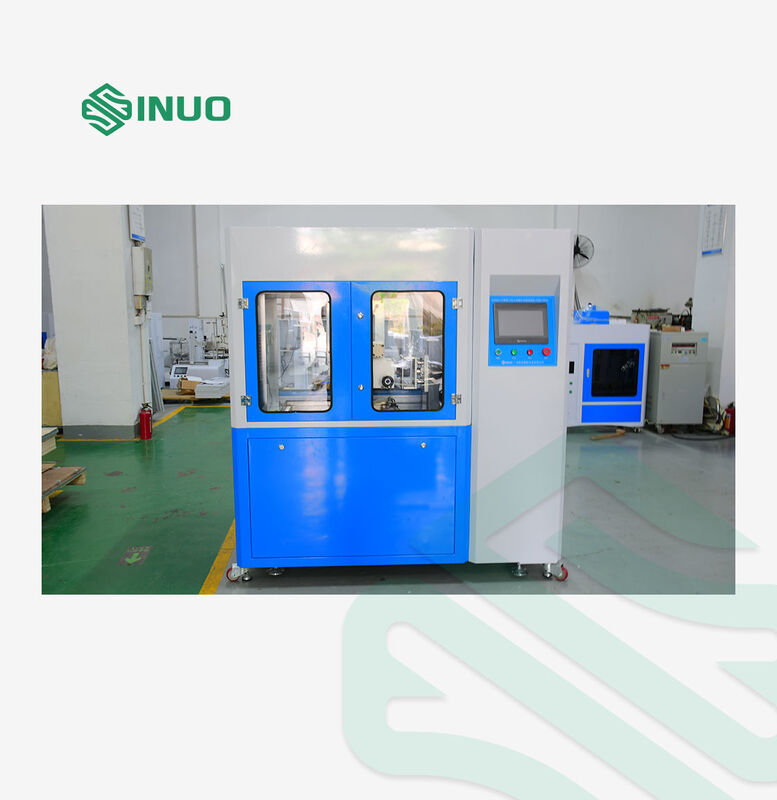

Mesin Uji Ketahanan Mekanik Konektor IEC 62196-1 EV Dengan Penggerak Servo

Mesin Uji Ketahanan Mekanik Konektor IEC 62196-1 EV Dengan Penggerak Servo

Nama merek:	Sinuo
Nomor Model:	SNQC1005A
MOQ:	1
harga:	Customized
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	10 Set Per Bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

Calibration Certificate (Cost Additional)

Fixture:

X/Y/Z 3 sumbu dapat disesuaikan, universal untuk konektor AC/DC GB/US/EUR

Kecepatan Tes:

0–1100mm/s (dapat diatur pada layar sentuh)

Test Stroke:

0–150mm (dapat diatur sebelumnya)

Siklus uji:

0–999999 kali (dapat diatur, berhenti otomatis)

Tingkat Pasang/Penarikan:

0–10 kali/menit (dapat diatur sebelumnya)

Sistem Pengendalian:

Mitsubishi PLC + HMI layar sentuh berwarna 7 inci

Pemantauan Kekuatan:

sensor gaya 0–500N; tampilan kurva gaya waktu nyata

Balik Otomatis:

Pembalikan otomatis 90° untuk uji celup larutan (waktu tunggu 0–600 detik)

Kemasan rincian:

kayu lapis

Menyediakan kemampuan:

10 Set Per Bulan

Menyoroti:

Mesin uji konektor EV IEC 62196-1

penguji daya tahan konektor EV dengan servo drive

alat uji kendaraan listrik dengan garansi

Deskripsi Produk

Mesin Uji Ketahanan Mekanik Konektor IEC 62196-1 EV Dengan Penggerak Servo

Ikhtisar Produk

Mesin uji ini dirancang khusus untuk bekerja uji kapasitas putus dan uji operasi normal untuk antarmuka pengisian kendaraan listrik, colokan industri, soket dan skrup. Ini memverifikasi apakah aksesori listrik dapat menahan tekanan mekanis, listrik, dan termal yang berulang selama pengoperasian normal tanpa keausan berlebihan, perubahan bentuk, atau efek berbahaya lainnya, untuk memvalidasi keandalan produk dan masa pakai. Peralatan tersebut menggunakan mekanisme penggerak motor servo untuk mewujudkan tindakan memasukkan dan mencabut berulang kali; ini mendukung beban eksternal untuk memutus pengujian kapasitas. Semua parameter pengujian termasuk waktu hidup/mati, kecepatan pengujian, gerakan dan sudut dapat diatur melalui panel layar sentuh.

Standar Kepatuhan

IEC 62196-1:2022 Klausul 22, Klausul 23.2, Klausul 23.3, Gambar 15, Tabel 8, Tabel 9
IEC 62196-3:2022 Klausul 22, Klausul 23
IEC 60309-1:2012 Klausul 20, Klausul 21

Parameter teknis

Barang	Spesifikasi
Item Tes	Uji kapasitas putus; Tes operasi normal
Sampel Uji	Senapan pengisi daya AC/DC, konektor kendaraan, colokan, soket, skrup
Stasiun Uji	Stasiun tunggal
Sistem Pengendalian	Mitsubishi PLC + HMI layar sentuh berwarna 7 inci
Modus Operasi	Manual / dikendalikan program
Modus Berkendara	Motor servo untuk mencolokkan/membalik; silinder bantu untuk saklar interlock
Perlengkapan	Penjepitan mekanis; X/Y/Z 3 sumbu dapat disesuaikan; universal untuk standar GB/US/EUR
Balik Otomatis	pembalikan otomatis 90°; waktu tahan flip: 0–600 detik
Siklus Tes	0–999999 kali (dapat diatur, berhenti otomatis)
Waktu Konduksi Kapasitas Pemutusan	1–999,9 detik (dapat diatur sebelumnya)
Tingkat Pasang/Penarikan	0–10 kali/menit (dapat diatur sebelumnya)
Uji Pukulan	0–150mm (dapat diatur sebelumnya)
Kecepatan Tes	0–1100mm/s (dapat diatur pada layar sentuh)
Pemantauan Kekuatan	sensor gaya 0–500N; kurva waktu nyata; tampilan gaya penyisipan/ekstraksi maksimal
Simulasi Penguncian	Fungsi pers pengunci mekanis otomatis
Tangki Solusi	1 set (untuk pengujian IEC 62196-1:2022 Klausul 23.3.2)
Pengaturan Celupan Solusi	Waktu celup, waktu celup, waktu pengeringan, siklus colok semuanya dapat diprogram
Modus Muat	Beban eksternal (kompatibel dengan SN2217-480V250A)
Fungsi Alarm	Alarm pemutusan sirkuit & perekaman hitungan pengujian di bawah beban
Perlindungan Keamanan	Perlindungan tanah, perlindungan sirkuit pendek, perlindungan kelebihan beban

Struktur & Fitur
Struktur rangka kaku yang terintegrasi
Penggerak motor servo dengan sekrup bola presisi dan timing belt
Mitsubishi PLC + HMI layar sentuh berwarna 7 inci

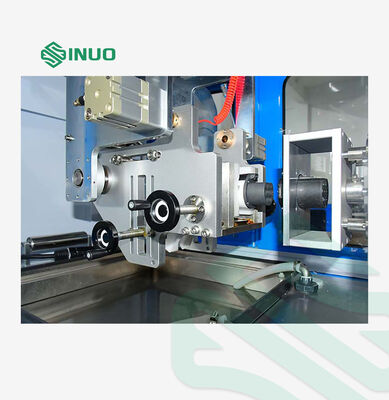

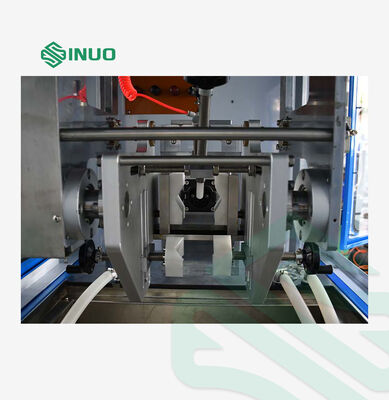

Perlengkapan 3 sumbu yang dapat disesuaikan untuk kompatibilitas luas
Mekanisme membalik 90° otomatis untuk uji celup larutan
Pemantauan kekuatan waktu nyata dan tampilan kurva
Simulasi perangkat penguncian otomatis
Siklus pengujian yang dapat diprogram & fungsi berhenti otomatis
Lingkungan Operasi
Catu daya: AC220V±10% / 50–60Hz, 2kW
Suhu kerja: 0–40℃
Kelembapan: 30%–90%RH
Dimensi: kira-kira. L1000×D750×T1200mm
Berat: kira-kira. 150kg
