IEC 61851-23 Kabel Anchorage Pull & Torque Test Machine Untuk Stasiun Pengisian EV

IEC 61851-23 Kabel Anchorage Pull & Torque Test Machine Untuk Stasiun Pengisian EV

Nama merek:	Sinuo
Nomor Model:	SNQC1007B
MOQ:	1
harga:	Customized
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	5 set per Bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

Calibration Certificate (Cost Additional)

Tarik Terapkan:

Temui 160n, 200n, 240n, 250n, spesifikasi 500N, direalisasikan dengan superposisi bobot

Torsi berlaku:

Memenuhi spesifikasi 0,6N·m, 0,7N·m, 1,4N·m, 2,7N·m, 5,4N·m, 11,0N·m, 16,3N·m, diwujudkan dengan sup

Roda torsi:

R100mm (ф200mm) ± 0,5mm

Tarik siklus:

1-999999 siklus, dapat diatur sebelumnya, defaultnya adalah 100±1 siklus

Catu daya:

AC220V±10%/50-60Hz, 1KW

Ukuran:

tentang W4000*D600*H1850mm

Kemasan rincian:

kayu lapis

Menyediakan kemampuan:

5 set per Bulan

Menyoroti:

Penguji perekat kabel stasiun pengisian EV

mesin uji torsi IEC 61851-23

perangkat uji tarik untuk pengisian EV

Deskripsi Produk

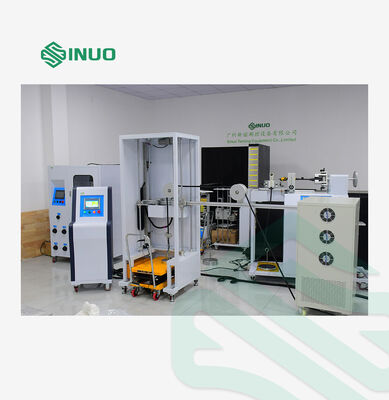

Mesin Uji Tarik & Torsi Jangkar Kabel IEC 61851-23 Untuk Stasiun Pengisian Daya EV

Standar & Klausul yang Dipatuhi:

Dirancang dan diproduksi sesuai dengan IEC 61851-23:2023 klausul 11.6.102 dan Gambar 110, Gambar 111, dan Tabel 114.

Informasi Produk:

Sampel dan batasan	Stasiun pengisian daya AC dan DC kendaraan listrik
Tujuan pengujian	Jangkar kabel fleksibel alat harus membebaskan konduktor di terminal dari gaya tarik dan torsi. Perangkat ini digunakan untuk menguji kemampuan jangkar kabel atau perangkat pengencang kabel stasiun pengisian daya EV AC/DC untuk menahan gaya tarik dan torsi yang ditentukan.

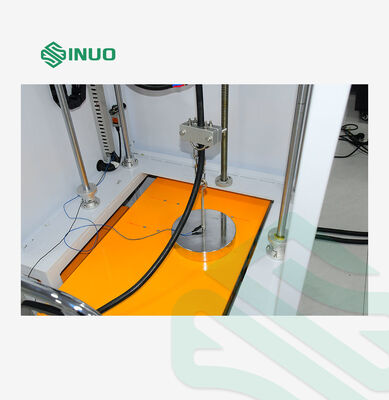

Prinsip Pengujian	Gaya tarik direalisasikan dengan menggunakan motor untuk menggerakkan mekanisme roda eksentrik. Kecepatan motor dapat disesuaikan untuk memastikan gaya tarik diterapkan secara akurat setiap kali. Dilengkapi dengan fungsi pemantauan durasi gaya tarik. Torsi diterapkan oleh baki yang digerakkan motor yang mengangkat beban; Ketika waktu tercapai, baki secara otomatis mengatur ulang beban angkat dan mengakhiri penerapan torsi.

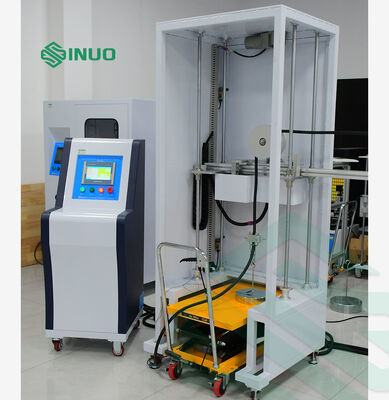

Struktur dan karakteristik	Peralatan mengadopsi kontrol PLC dan penggerak motor. Beban menerapkan gaya tarik yang stabil, dan torsi dihasilkan melalui kombinasi beban dan lengan torsi. Sistem memungkinkan pengaturan jumlah aplikasi gaya tarik dan durasi pengujian torsi. Setelah jumlah siklus atau durasi yang telah ditentukan tercapai, peralatan berhenti secara otomatis. Setelah pengujian, perpindahan maksimum yang diizinkan dari kabel konektor pengisian daya EV tidak boleh melebihi batas yang ditentukan dalam standar. Peralatan ini kompatibel dengan sampel stasiun pengisian daya yang dilengkapi dengan pistol pengisian daya dengan panjang kabel yang berbeda.
Lingkungan Penggunaan	Catu daya: AC220V±10%/50-60Hz, 1KW; suhu kerja 0-40℃, kelembaban 30%-90%; Dimensi: sekitar P4000L600T1850mm; berat: sekitar 300kg

Parameter Teknis:

Konten pengujian	Uji Tarik dan Torsi Kabel Stasiun Pengisian Daya EV
Struktur peralatan diagram skematik
Mode operasi kontrol	Kontrol otomatis PLC, operasi layar sentuh
Mode penggerak	Listrik
Penerapan Tarik	Memenuhi spesifikasi 160N, 200N, 240N, 250N, 500N, direalisasikan dengan superposisi beban
Penerapan Torsi	Memenuhi spesifikasi 0.6N·m, 0.7N·m, 1.4N·m, 2.7N·m, 5.4N·m, 11.0N·m, 16.3N·m, direalisasikan dengan superposisi beban
Roda torsi	R100mm(Φ200mm) ±0.5mm
Frekuensi tarik	1 kali/detik, waktu tarik aktual dideteksi oleh sinyal listrik
Siklus tarik	1-999999 siklus, dapat diatur sebelumnya, default adalah 100±1 siklus
Waktu penerapan torsi	0-99H59M59S, dapat diatur sebelumnya
Perlindungan kegagalan daya	Dengan fungsi memori penyimpanan data saat mati
Perangkat penjepit	Penjepit universal, satu set
Pencocokan beban tabel pemilihan
Konfigurasi tambahan	Peralatan ini memiliki tinggi penjepit yang dapat disesuaikan mulai dari 500 hingga 1200 mm (yaitu, posisi keluar kabel), memungkinkannya untuk memenuhi persyaratan pengujian stasiun pengisian daya dengan posisi keluar kabel yang berbeda.
