IEC 60529 Sesuai IPX1~8 Sistem Uji Kekebalan Air Untuk Perkakas Industri & Rumah Tangga

Sistem uji tahan air IPX1~8 ini sesuai dengan IEC 60529:2013, dan yang diminta oleh IEC60335-1 pasal 15, dll. Sistem ini mencakup berikut:

Perangkat pengujian ini adalah untuk memverifikasi Perlindungan terhadap tetes air yang jatuh secara vertikal.

1. Peningkatan dan penurunan kotak titisan dikendalikan oleh motor.
2. Filter halus dari stainless steel untuk penyaringan kotoran.
3. Mengadopsi udara terkompresi untuk meniup air jarum, untuk mencegah zat reaktif air dan jarum pemblokiran atmosfer.
4. Nozzle jarum medis baja tahan karat umum, mudah dibeli, tidak mudah berkarat.
5. Nozzle jarum dan kursi nozzle jarum menggunakan sambungan kerucut, dapat dengan mudah diganti tanpa alat, kerusakan individu pada nozzle jarum dapat dengan mudah diganti dengan cepat.

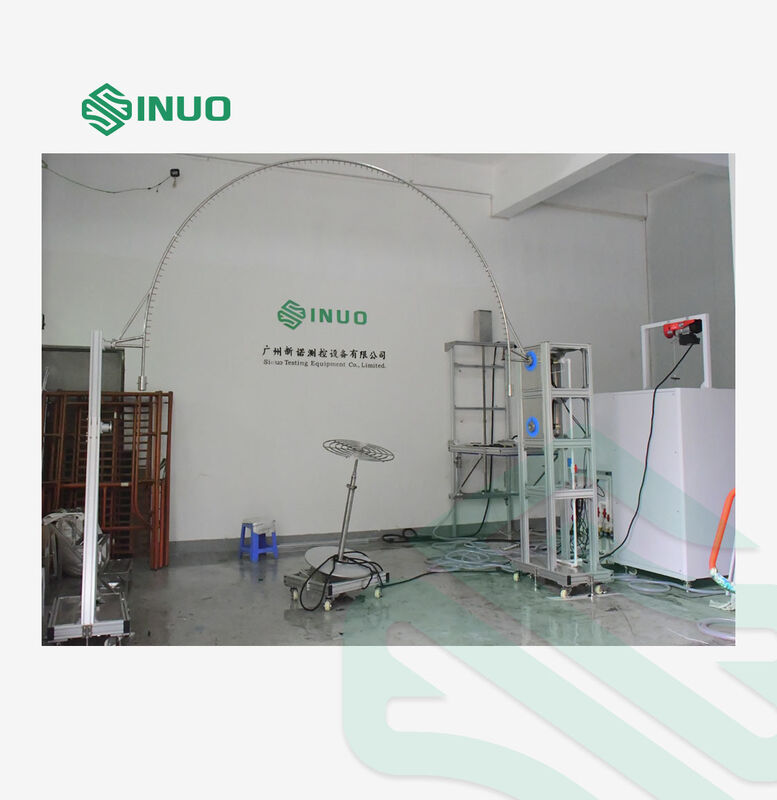

Penguji tabung osilasi dirancang dan diproduksi sesuai dengan persyaratan standar IEC60529 IPX3 dan IPX4.Bagian tabung berosilasi dari perangkat ini dikendalikan oleh motor kecepatan diatur dan mekanisme crank-linkPerangkat ini bergantian berayun dari tempat ± 60 ° ke tempat lain ± 175 ° dengan kecepatan yang dibutuhkan oleh standar melalui mesin pengaturan sudut.Strukturnya stabil dan tahan lama. Ia bekerja sama dengan papan putar yang melalui putaran 90° dapat dicapai.

Tidak, tidak.	Artikel	parameter
1	Pasokan air	Aliran air>10L/min±5% air bersih tanpa inklusi. Perangkat ini dilengkapi dengan unit filtrasi air bersih
2	Ukuran tabung osilasi	Standar hadir dengan tabung osilasi R200mm, R400mm, R600mm, R800mm, R1000mm R1200mm, R1400mm, R1600mm, terbuat dari baja tahan karat
3	Lubang jarum	Φ0,4 mm
4	Termasuk sudut dari dua lubang	IPX3:120°; IPX4:180°
5	Sudut ayunan tabung osilasi	Max. ±175° dapat diatur sebelumnya (Catatan: standar mengharuskan IPX3:120 °; IPX4:360 °, tetapi karena ada turntable di bawah tabung berosilasi selama tes, sehingga 360 ° tidak dapat dicapai selama pengujian yang sebenarnya, jika tanpa turntable,maka 360° dapat dicapai)
6	Kecepatan ayunan	IPX3: 4 s/waktu (2×120°); IPX4: 12 s/waktu (2×360°);
7	Aliran air	Dapat diatur sesuai dengan ukuran pendulum dan jumlah lubang pin (0,07 L/min per lubang)
8	Waktu pengujian	0.01S 99 jam 59 menit, dapat diatur sebelumnya
9	Pengukur tekanan	0 ~ 0,25MPa
10	Persyaratan lokasi	Ruang pengujian IP tahan air khusus, tanah harus rata dengan pencahayaan 10Switch (atau soket) kebocoran tahan air yang digunakan untuk peralatan. Dengan fungsi aliran masuk dan drainase yang baik.
11	Daerah	Menurut tabung osilasi dipilih

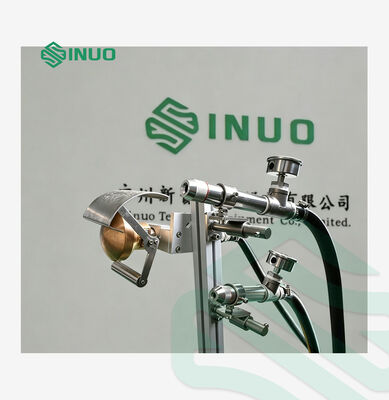

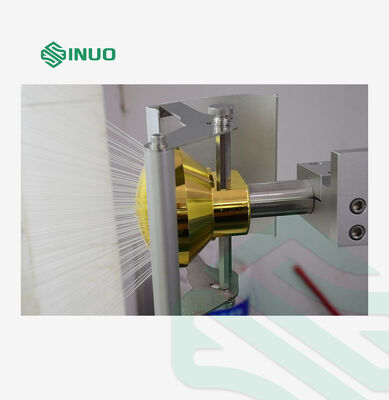

Nozzle semprotan dirancang dan diproduksi sesuai dengan IEC60529 IPX3 dan IPX4. Beberapa bagian dari kandang tidak dapat dibasahi oleh tabung osilasi.Nozzle semprotan genggam digunakan secara manual.

Perbedaan antara IPX3 dan IPX4 adalah bahwa baffle harus dihapus dalam tes IPX4.

Nozzle selang dirancang dan diproduksi sesuai dengan IEC60529 IPX5 dan IPX6.

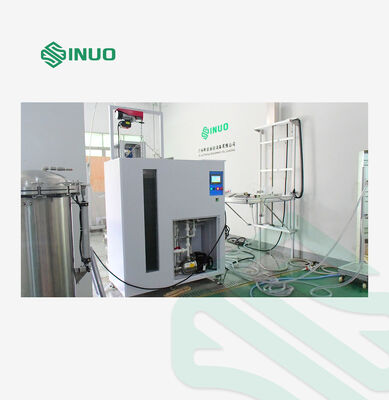

Sistem pasokan dan kontrol air cerdas digunakan untuk memasok air ke perangkat IPX1 ~ 8 dan mengontrol semua proses pengujian, juga digunakan sebagai ruang perendaman IPX7.

1Sistem pasokan dan kontrol air pintar berlaku untuk:

(a) Pasokan air untuk uji tahan air IPX1 ~ IPX6

(b) Uji terendam air IPX7

(c) Penyimpanan air untuk uji kedap air IPX8

(d) Kontrol otomatis untuk seluruh peralatan tahan air

2.Metode pasokan air: pasokan air suhu konstan, pasokan air aliran konstan.

3. Proses kontrol pasokan air: Setelah pengguna preset airnilai suhu,nilai aliran air pada layar sentuh,sistem kontrol suhu,meter elektronik real-time memantau nilai saat ini, membaca nilai ke PLC melalui konversi data, kemudian secara otomatis menyesuaikan kecepatan rotasi pompa melalui konverter frekuensi.

4.Kontrol suhu air: Sistem PID secara otomatis mengontrol dan mendeteksi suhu air, kisaran: suhu ruangan ~ 65 °C (± 3 °C).

5.Ada aliran besar dan aliran kecil dua arah pasokan air.

6. Pasokan air aliran besar:

(a) Ini berlaku untuk IPX5 ~ IPX6 tes semprotan air kuat dan suntikan air IPX8

(b) kisaran aliran: 10 ~ 100L/menit

(c) Keakuratan aliran: ± 0,5L/menit

(d) flowmeter: turbin flowmeter

e) Pompa air: pompa sentrifugal baja tahan karat

7. Penyediaan air aliran kecil:

(a)Hal ini berlaku untuk uji tahan air IPX1 ~ IPX4

(b)Jangkauan aliran: 1 ~ 10L/menit

(c)Keakuratan aliran: ± 0,5L/menit

Alat pengukur aliran: alat pengukur aliran turbin

(d)Pompa air: pompa sentrifugal stainless steel

8Tangki penyimpanan air:

(a)Hal ini berlaku untuk penyimpanan air IPX5 ~ IPX6 tes semprotan air yang kuat, suntikan air IPX8, IPX7 perendaman

(b)Volume: Sekitar 500L

(c)Dimensi: W600mmXD650mmXH1500mm

(d)Jendela pengamatan: jendela kaca keras

(e)Dimensi jendela pengamatan: W200mmXH1250mm

(f)Pengukur kedalaman: stainless steel

(g)Tinggi pengukur kedalaman: 1200mm, akurasi1mm

(h)Pengendalian tingkat cairan: switch float + pipa overflow

9. IPX7 penyelaman otomatis angkat bracket

(a)Jarak angkat:0~1200mm

(b)Dimensi bracket: L400mmXW400mm

(c)Berat beban bracket: 100Kg

10Kontrol IPX8

(a)Rentang tekanan: 0 ~ 0.6Mpa

(b)Jangka waktu: 0~999999s

11Kabinet Kontrol:

(a)Deteksi aliran: umpan balik sinyal aliran melalui flowmeter elektronik

(b)Pengaturan aliran: diatur pada layar sentuh

(c)Deteksi suhu: PID

(d)Pengontrol: Mitsubishi PLC

(e)Antarmuka ramah: 7 inci, layar sentuh warna

(f)Fungsi kontrol: pasokan air suhu konstan, pasokan air aliran konstan, pasokan air tekanan konstan, dan kontrol waktu uji.

(g)Fungsi perlindungan: perlindungan terhadap kebocoran, perlindungan atas beban, perlindungan terhadap sirkuit pendek

12. Filter: cangkang stainless steel, inti filter halus

13Bahan tubuh: paduan aluminium industri

14Dimensi luar: 1400mmX750mmX1600mm

15Sumber daya listrik: Tiga fase AC 380V, 50Hz

Tangki Deep Immersion dirancang dan diproduksi sesuai dengan IEC60529 IPX8.

1. wadah tekanan: tangki baja tahan karat, diameter 0,6 meter, tinggi 1,2 meter.
2. rentang penyesuaian tekanan: 0 ~ 5bar (bisa disesuaikan).
3. Sistem tekanan: pompa stainless steel + konverter frekuensi.
4. Keakuratan alat ukur tekanan: 0,25 derajat, kisaran: 6bar.
5. Waktu uji: 0-99 menit.
6. Tekanan batas maksimum: 5bar.
7. perlindungan tekanan: perlindungan saklar tekanan.
8. terhubung ke peralatan pasokan air dengan 3/4 koneksi selang kawat baja bertekanan tinggi

Tahap berputar yang dapat miring adalah aksesori yang diperlukan untuk pengujian IPX1 ~ IPX6.
