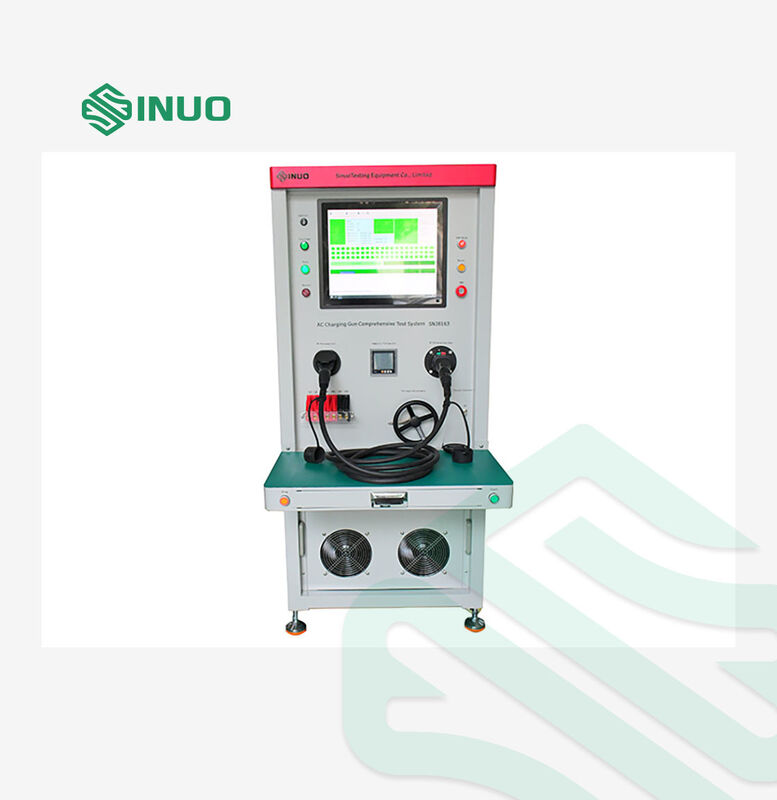

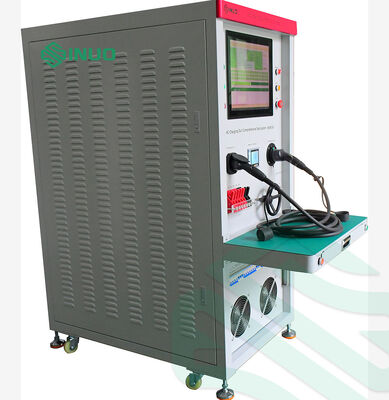

Sistem Uji Komprehensif Pistol Pengisian Daya AC IEC 62196-1

Perangkat dilengkapi dengan pemindai untuk membaca kode batang atau kode QR pada sampel uji.

Pindai produk sebelum pengujian; setelah pengujian, kode yang dipindai secara otomatis dikaitkan dengan catatan pengujian, memungkinkan keterlacakan.

Uji putus, kontinuitas, hubung singkat, dan urutan pengkabelan dilakukan melalui pemindaian Input/Output PLC.

PLC secara otomatis menentukan lulus/gagal.

1 – 5000 Ω, Akurasi: 1%

Batas atas dan bawah dapat diatur untuk menentukan kualitas produk.

Steker AC 16A: Tidak Ditekan RC: 680Ω, Ditekan RC+R4:3,38 kΩ Steker AC 32A: Tidak Ditekan RC: 220Ω, Ditekan RC+R4:3,52 kΩ Steker AC 63A: Tidak Ditekan RC: 100Ω, Ditekan RC+R4:3,4 kΩ

Akurasi pengukuran resistansi harus mencapai 1%–2%.

100 – 50.000 Ω, Akurasi: 2%

Batas atas dan bawah dapat diatur untuk menentukan kualitas kontinuitas

Mengukur penurunan tegangan pada konektor di bawah kondisi arus terukur dan arus beban berlebih.

Transformator yang dapat disesuaikan tiga fase bawaan: output 0-380V, beban tiga fase yang dapat disesuaikan 0-35A.

Rentang pengujian yang didukung:

• 3,3 kW 16A fase tunggal
• 7,4 kW 32A fase tunggal 11 kW 16A tiga fase 22 kW 32A tiga fase

Fase tunggal: L-N, L-E, E-N

Tiga fase:L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3

Parameter:

1.Tegangan uji: DC 100 – 1000V (dapat disesuaikan)

2.Batas bawah: 1 M–1 GΩ (dapat disesuaikan)

3.Akurasi: ±5%

4.Alarm saat resistansi < nilai yang ditetapkan

Fase tunggal: L-N, L-E, E-N

Tiga fase: L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3

Parameter:

1.Tegangan uji: AC 0 – 5 kV / DC 0 – 6 kV (dapat disesuaikan)

2.Batas arus bocor: AC 0,1 – 20 mA, DC 0,01 – 5 mA

3.Akurasi: ±1,5% + 3 digit

4.Tampilan digital tegangan, penyesuaian program otomatis

5.Alarm jika arus bocor melebihi nilai yang ditetapkan

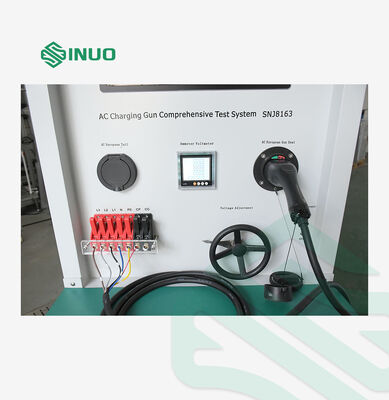

Pemegang steker kendaraan AC EU, pemegang steker alas AC EU, pemegang steker AC GB,

Pemegang steker AC AS

Perangkat penekan khusus yang sesuai dengan produk uji, dengan klem dan

pelat pelindung

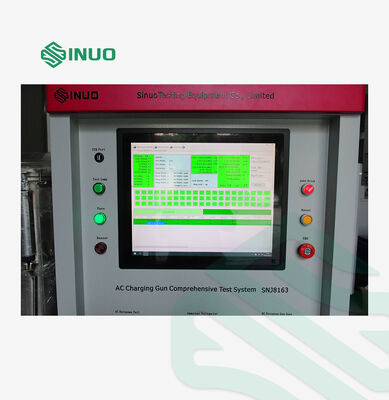

1.Mendukung Win 7 dan Win 10, Semua pengaturan parameter dapat dikonfigurasi melalui perangkat lunak.

2.Hasil pengujian setiap produk disimpan ke komputer secara real-time untuk akses, tampilan, dan analisis yang mudah.

3.Antarmuka komunikasi disediakan untuk koneksi opsional ke sistem MES, memungkinkan data pengujian diunggah ke database MES untuk manajemen dan kontrol.

3.Data pengujian disimpan segera setelah selesai.

4.Data pengujian yang disimpan dapat diekspor dalam format TXT atau Excel.

1.Roda kastor bergerak dengan fungsi penguncian.

2.Konektivitas MES: Opsional, dikenakan biaya tambahan.
