IEC 61851 Perangkat pengujian dampak pendulum dengan kontrol PLC untuk baterai pengisian EV - IK06-IK11 Tingkat energi & ketinggian dampak yang dapat disesuaikan

Model

SNQC1008B

Sistem kontrol

Semua fungsi termasuk mengangkat dan melepaskan terintegrasi ke dalam layar sentuh, dengan dukungan remote control inframerah.

Jangkauan Sampel Uji

1,Batang pengisian AC yang dipasang di dinding dan tiang

2,Baterai pengisian DC tipe lemari

Catatan: Ukuran sampel maksimum di platform: W×D×H = 1 × 1 × 2,0 m
Tumpukan pengisian di lantai setinggi 2,5 m.

Fungsi Uji

1,Uji dampak pendulum (dampak sisi)

2,Uji benturan palu jatuh (benturan permukaan atas)

Sistem Penggerak

Motor + reduksi untuk mengangkat; sistem pelepasan elektromagnetik.

Sistem Transmisi

Sekrup bola presisi + rel panduan linier.

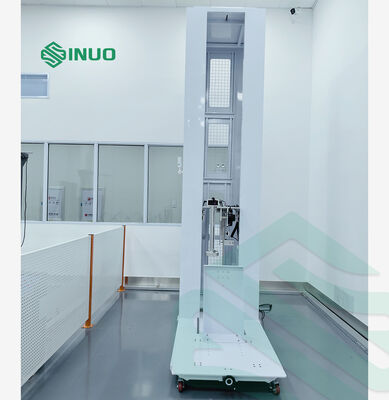

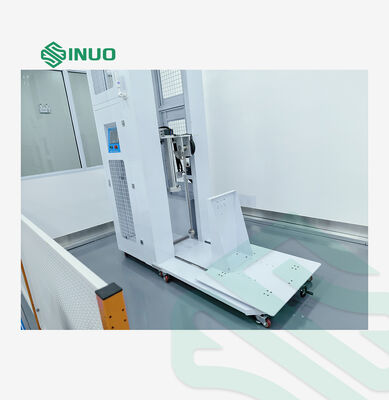

Struktur Sistem

Struktur bingkai dengan platform sampel. Mekanisme benturan dipasang pada bingkai; spesimen besar dapat ditempatkan langsung di lantai.

Anti dampak sekunder

Ya, penguncian otomatis tabung rebound

Pengaturan ketinggian

Dipimpin oleh motor melalui input layar sentuh

Metode pelepasan

Operasi elektromagnetik, satu tombol

Energi dampak

1,2,5,10,20J,50J ((IK06 IK11)

Massa yang setara dengan unit pendulum

250g, 500g,1.7kg,5kg,5kg,10kg±1%, dicapai melalui kombinasi tabung pendulum

Tabung pendulum

1J: Tabung baja Ø9 mm, panjang 1000 mm, ketebalan dinding 0,5 mm

2J: Ø10 mm tabung baja, panjang 1000 mm

5·50J: Ø15,9 mm tabung baja, panjang 1000 mm

Ketinggian pengujian

Pengangkat listrik, stroke 200~2500 mm, kontrol layar sentuh

Ketinggian penurunan

Jangkauan: 0-500mm,dengan tampilan skala, sudut dampak yang dapat disesuaikan

Satuan Berat Jatuh (Dampak Vertikal)

Sistem angkat

motor, tinggi diatur melalui layar sentuh

Sistem pelepasan

pembebasan elektromagnetik dengan operasi satu tombol

Jangkauan energi benturan

1 / 2 / 5 / 10 / 20 / 50 J (IK06 IK11)

Massa setara

250g, 500g,1.7kg,5kg,5kg,10kg±1%, sistem berdasarkan berat diri

Tabung panduan

1,2,5,10, 20J, 50J, tabung khusus untuk setiap tingkat energi

Plat dasar

Plat dasar baja berat yang diperkuat

Ketinggian benturan sampel

Pengaturan vertikal listrik dengan stroke 200 ∼ 2500 mm, dikendalikan melalui layar sentuh

Posisi dampak sampel secara horizontal

Posisi ekstensi yang dapat disesuaikan dari mekanisme penurunan berat, memungkinkan dampak pada titik yang berbeda pada permukaan atas sampel

Ketinggian penurunan

tampilan digital pada layar sentuh; tinggi dapat diatur setelah kontak awal melalui kontrol layar sentuh

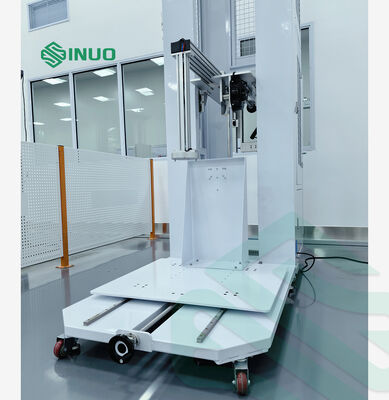

Struktur Platform Sampel

Dimensi

1.0*1.2m,mampu mengikat spesimen hingga 1,0 × 1,0 m

Plat dasar

Plat baja tebal 10 mm dengan lubang pemasangan berujung yang diatur sesuai dengan persyaratan tata letak sampel

Kolom pendukung

kolom pemasangan vertikal yang kompatibel dengan panel sampel yang dipasang di belakang

Struktur koneksi & pemisahan cepat

Memungkinkan koneksi ke atau pemisahan dari bingkai dampak; digunakan dalam mode terkoneksi untuk spesimen kecil dan dalam mode terpisah untuk tumpukan pengisian DC besar (stasiun pengisian EV)

Keamanan & Fungsi

1.Perlindungan overload motor

2.Perlindungan hentian darurat

3.Sistem indikator status tiga warna:

Kuning: Siapkan

Hijau: Berlari

Merah: Alarm

Indikasi status sistem real-time

4.Sistem perlindungan kebocoran termasuk

Desain Mobilitas

Baik bingkai benturan dan platform sampel dilengkapi dengan struktur pendukung dan roda roda, yang memungkinkan mobilitas dan penguncian yang aman ke tanah ketika diposisikan.
