IEC & UN 38.3 Advanced Vibration Test System dengan kekuatan 3200kgf

IEC & UN 38.3 Advanced Vibration Test System dengan kekuatan 3200kgf

Sistem pengujian getaran industri terkemuka untuk keandalan produk
Sistem pengujian getaran Sinuo SN553 dirancang untuk mensimulasikan tekanan lingkungan dunia nyata, memastikan daya tahan dan keselamatan komponen penting.Dari elektronik otomotif dan komponen aeroangkasa hingga baterai lithium (UN 38.3) dan elektronik konsumen, sistem ini memberikan rangsangan yang tepat yang dibutuhkan untuk memenuhi kebutuhanGB, GJB, UL, JIS, IEC, dan MIL-STDstandar.

Mengapa Pilih Sistem SN553?

Sistem ini menggabungkan output daya tinggi dengan kontrol digital yang tepat, menawarkan solusi lengkap untuk laboratorium dan departemen QA manufaktur.

• Global Compliance Siap:Dilengkapi untuk memenuhi standar internasional yang ketat termasuk UN 38.3 (Klausul 4.3), IEC 62133-1:2017, dan IEC 62133-2:2017.

• Kapasitas dorongan tinggi:Pengantar3,200 kgfSinus/random force, mampu menguji muatan berat (hingga 400kg) dengan akselerasi maksimum 100G.

• Modus pengujian serbaguna:Mendukung Sine Sweep, acak, dan Classical Shock tes dalam rentang frekuensi1 2,700 Hz.

Komponen Sistem Kunci & Keuntungan Teknis

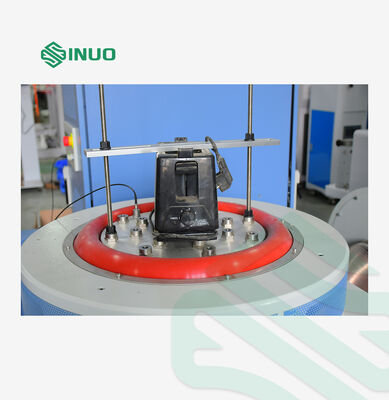

1Generator Eksitasi Elektromagnetik (A30S34)

• Konstruksi Kuat:Fitur sistem panduan aksial dual-bearing untuk mengurangi dinamika cross-talking dan rotasi, memastikan daya tahan dalam kondisi stres tinggi.

• Pendinginan yang efisien:Menggunakan saluran udara sarang lebah dan desain kipas suara rendah untuk menjaga stabilitas termal selama tes durasi panjang.

• Spesifikasi utama:Max. Perpindahan 51 mm p-p; Diameter kumparan bergerak Ф342 mm; Kebocoran fluks < 10 gauss.

2. Digital Switching Power Amplifier (LA30K)

• Efisiensi Tinggi:Menggunakan teknologi MOSFET / IGBT dengan perkalian frekuensi sinusoidal PWM untuk rasio sinyal ke kebisingan tinggi (> 70dB) dan distorsi rendah.

• Kekuatan output:40KVA output dengan perlindungan servo built-in (over-voltage, over-current, perlindungan suhu) untuk melindungi peralatan Anda.

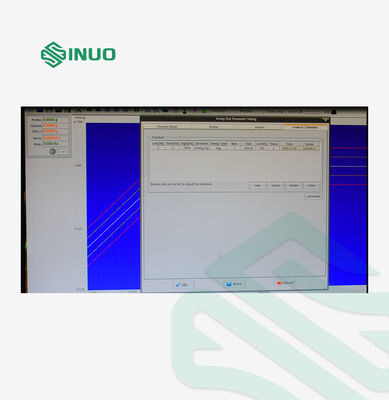

3Kontroler getaran digital (VCSusb-2)

• Kontrol presisi tinggi:DSP titik terapung 32-bit dengan resolusi ADC 24-bit memastikan kontrol loop tertutup real-time independen dari PC.

• User-Friendly Interface:Perangkat lunak berbasis Windows dengan pembuatan laporan tes otomatis dengan satu klik (Word/PDF).

• Fitur Keamanan:Termasuk “Small-Signal Preview” untuk memverifikasi pengaturan sebelum pengujian daya penuh, ditambah interlock darurat berhenti.

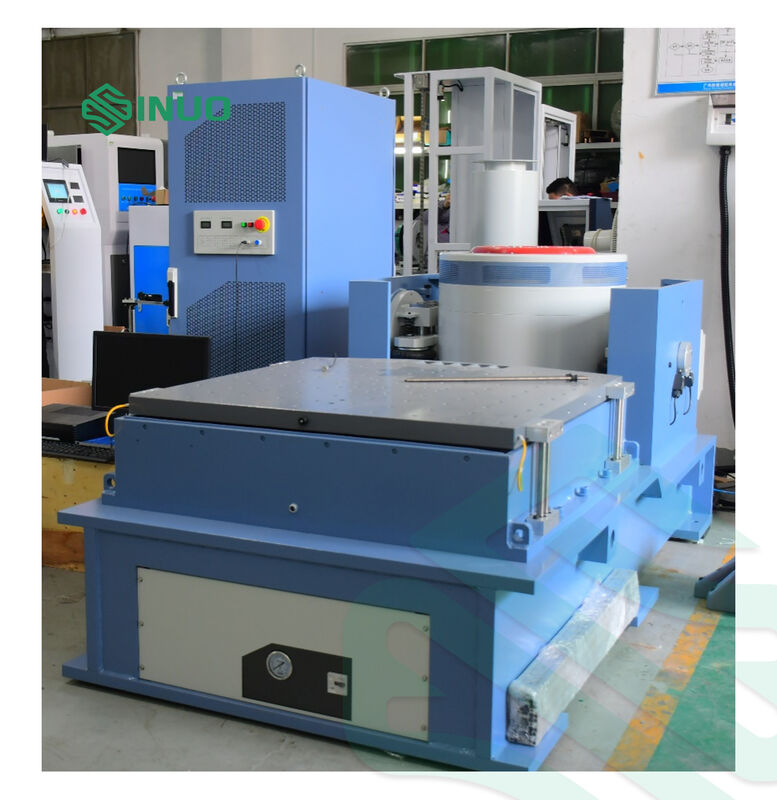

4. Ekspansi & Fiksasi

• Ekspansi vertikal (VT100):1000x1000mm meja paduan magnesium, permukaan keras, dapat digunakan hingga 2.000 Hz.

• Tabel geser horizontal (HG100):Desain slide film minyak untuk kapasitas momen terbalik yang tinggi, ideal untuk spesimen besar atau berbentuk tidak teratur.

• Pusat OtomatisSistem fotoelektrik memastikan koil bergerak tetap seimbang selama pemuatan dan pengungkapan.

  Sistem pengujian getaran industri terkemuka untuk keandalan produk
  Sistem pengujian getaran Sinuo SN553 dirancang untuk mensimulasikan tekanan lingkungan dunia nyata, memastikan daya tahan dan keselamatan komponen penting.Dari elektronik otomotif dan komponen aeroangkasa hingga baterai lithium (UN 38.3) dan elektronik konsumen, sistem ini memberikan rangsangan yang tepat yang dibutuhkan untuk memenuhi kebutuhanGB, GJB, UL, JIS, IEC, dan MIL-STDstandar.

  ---

  Mengapa Pilih Sistem SN553?

  Sistem ini menggabungkan output daya tinggi dengan kontrol digital yang tepat, menawarkan solusi lengkap untuk laboratorium dan departemen QA manufaktur.

  • Global Compliance Siap:Dilengkapi untuk memenuhi standar internasional yang ketat termasuk UN 38.3 (Klausul 4.3), IEC 62133-1:2017, dan IEC 62133-2:2017.

  • Kapasitas dorongan tinggi:Pengantar3,200 kgfSinus/random force, mampu menguji muatan berat (hingga 400kg) dengan akselerasi maksimum 100G.

  • Modus pengujian serbaguna:Mendukung Sine Sweep, acak, dan Classical Shock tes dalam rentang frekuensi1 2,700 Hz.

  ---

  Komponen Sistem Kunci & Keuntungan Teknis

  1Generator Eksitasi Elektromagnetik (A30S34)

  • Konstruksi Kuat:Fitur sistem panduan aksial dual-bearing untuk mengurangi dinamika cross-talking dan rotasi, memastikan daya tahan dalam kondisi stres tinggi.

  • Pendinginan yang efisien:Menggunakan saluran udara sarang lebah dan desain kipas suara rendah untuk menjaga stabilitas termal selama tes durasi panjang.

  • Spesifikasi utama:Max. Perpindahan 51 mm p-p; Diameter kumparan bergerak Ф342 mm; Kebocoran fluks < 10 gauss.

  2. Digital Switching Power Amplifier (LA30K)

  • Efisiensi Tinggi:Menggunakan teknologi MOSFET / IGBT dengan perkalian frekuensi sinusoidal PWM untuk rasio sinyal ke kebisingan tinggi (> 70dB) dan distorsi rendah.

  • Kekuatan output:40KVA output dengan perlindungan servo built-in (over-voltage, over-current, perlindungan suhu) untuk melindungi peralatan Anda.

  3Kontroler getaran digital (VCSusb-2)

  • Kontrol presisi tinggi:DSP titik terapung 32-bit dengan resolusi ADC 24-bit memastikan kontrol loop tertutup real-time independen dari PC.

  • User-Friendly Interface:Perangkat lunak berbasis Windows dengan pembuatan laporan tes otomatis dengan satu klik (Word/PDF).

  • Fitur Keamanan:Termasuk “Small-Signal Preview” untuk memverifikasi pengaturan sebelum pengujian daya penuh, ditambah interlock darurat berhenti.

  4. Ekspansi & Fiksasi

  • Ekspansi vertikal (VT100):1000x1000mm meja paduan magnesium, permukaan keras, dapat digunakan hingga 2.000 Hz.

  • Tabel geser horizontal (HG100):Desain slide film minyak untuk kapasitas momen terbalik yang tinggi, ideal untuk spesimen besar atau berbentuk tidak teratur.

  • Pusat OtomatisSistem fotoelektrik memastikan koil bergerak tetap seimbang selama pemuatan dan pengungkapan.

Spesifikasi Teknis Rinci

Fungsi perangkat lunak

• Kontrol acak:Equalization real-time dengan rentang dinamis > 90dB; mendukung hingga 3.200 garis spektrum.

• Kontrol sinus:Distorsi rendah (< -100dB) dengan mode menyapu linier/logaritmik.

• Shock Klasik:Mendukung gelombang setengah sinus, trapezoid, gigi gergaji, dan segitiga dengan durasi pulsa dari 0,5 hingga 3.000 mS.

Termasuk Aksesoris

• Set lengkap kabel penghubung dan pipa udara

• Instruksi operasi, laporan inspeksi, dan manual pemeliharaan

• Sensor percepatan sistem yang dikalibrasi

• Kunci T, kunci heksagonal, obeng, dan penjepit batang tekanan bergetar
