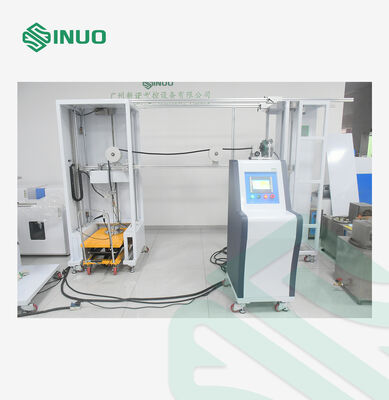

IEC 61851-23 Ed.2 Peralatan Uji Penahan Regangan Rakitan Kabel Sisi B EVSE

IEC 61851-23 Ed.2 Peralatan Uji Penahan Regangan Rakitan Kabel Sisi B EVSE

Nama merek:	Sinuo
Nomor Model:	SNQC1007B
MOQ:	1
harga:	Customized
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	20 set/bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Sertifikasi:

Calibration Certificate (Cost Additional)

Torsi berlaku:

Temui 0,6N • M, 0,7N • M, 1.4N • M, 2.7N • M, 5.4N • M, 11.0N • M, 16.3N • M spesifikasi, direalisas

Tarik Terapkan:

Temui 160n, 200n, 240n, 250n, spesifikasi 500N, direalisasikan dengan superposisi bobot

Frekuensi tarik:

1 waktu/s

Roda torsi:

R100mm (ф200mm) ± 0,5mm

Waktu aplikasi torsi:

0-99H59M59S

Tarik siklus:

1-999999 siklus

Perlindungan Kegagalan Daya:

Dengan fungsi memori penyimpanan data power-off

Mode Operasi Kontrol:

Kontrol Otomatis PLC, Operasi Layar Sentuh

Kemasan rincian:

Kotak kayu lapis

Menyediakan kemampuan:

20 set/bulan

Menyoroti:

Peralatan pengujian relaksasi ketegangan perekat

IEC 61851-23 Peralatan pengujian EVSE

Deskripsi Produk

IEC 61851-23 Ed.2 EVSE Sisi B Kabel Perangkat Uji Pengurangan Tekanan Anchorage

IEC 61851-23 EV Stasiun Pengisian Daya Sistem Uji Anchorage Kabel EVSE Kabel Tarik & Alat Uji Torsi

Standar Kepatuhan

Dirancang dan diproduksi sesuai dengan IEC 61851-23:2023 klausa 11.6.102 dan Gambar 110, Gambar 111 dan Tabel 114.

Ringkasan Produk

The Cable Anchorage Pull Force and Torque Test Apparatus (Model SNQC1007B) is a high-precision testing system designed for EVSE manufacturers and accredited laboratories requiring reliable and repeatable compliance verificationDikembangkan sesuai dengan IEC 61851-23:2023, Pasal 11.6.102, the system is used to assess whether EV AC/DC charging station cable assemblies and anchorage structures can withstand the specified tensile forces and torque without exceeding the allowable displacement limits.

SNQC1007B memiliki kontrol cerdas berbasis PLC, aplikasi kekuatan yang didorong oleh motor, dan beban berat presisi, memastikan output kekuatan yang stabil, pengukuran yang akurat,dan kemampuan uji yang sangat baik untuk diulang. Parameter uji dapat dikonfigurasi secara fleksibel untuk mengakomodasi ukuran kabel yang berbeda dan persyaratan uji.Struktur mekanik yang kuat dikombinasikan dengan antarmuka manusia-mesin layar sentuh yang intuitif memungkinkan operasi yang efisien dan ramah pengguna, bahkan untuk pengguna pertama kali.

Dengan secara akurat mensimulasikan dunia nyata menarik dan memutar tegangan yang diterapkan pada kabel pengisian listrik selama penggunaan normal,alat ini membantu produsen memverifikasi kepatuhan terhadap persyaratan keamanan internasional yang ketatHal ini mendukung pengembangan infrastruktur pengisian EV yang lebih aman, lebih andal, dan sepenuhnya sesuai, sambil mengurangi risiko sertifikasi dan meningkatkan efisiensi pengujian.

Spesifikasi Teknis

Isi Uji	Stasiun pengisian EV Bagian B Kabel Anchorage Alat Uji Pengurangan Ketegangan
Skema Struktur Peralatan
Mode Operasi Kontrol	Kontrol otomatis PLC, operasi layar sentuh
Aplikasi torsi	Memenuhi spesifikasi 0,6N·m, 0,7N·m, 1,4N·m, 2,7N·m, 5,4N·m, 11,0N·m, 16,3N·m, terwujud dengan superposisi berat
Mode Drive	Listrik
Aplikasi kekuatan tarik	Memenuhi spesifikasi 160N, 200N, 240N, 250N, 500N, terwujud dengan superposisi berat
Siklus Tarik	1-999999 siklus, dapat diatur sebelumnya, default adalah 100±1 siklus
Roda torsi	R100mm(Ф200mm) ±0,5mm
Frekuensi tarik	1 kali/s, waktu tarik yang sebenarnya terdeteksi dengan sinyal listrik
Perlengkapan	Klem universal, satu set
Waktu aplikasi torsi	0-99H59M59S, dapat diatur sebelumnya
Perlindungan Kegagalan Listrik	Dengan fungsi memori penyimpanan data mati
Konfigurasi tambahan	Peralatan ini memiliki ketinggian perlengkapan yang dapat disesuaikan antara 500 dan 1200 mm (yaitu posisi outlet kabel),yang memungkinkan untuk memenuhi persyaratan pengujian stasiun pengisian dengan posisi outlet kabel yang berbeda.
Tabel Pemilihan Pencocokan Berat
