Alat Uji Tarik dan Torsi Penahan Kabel Stasiun Pengisian Daya EV

Alat Uji Tarik dan Torsi Penahan Kabel Stasiun Pengisian Daya EV

Nama merek:	Sinuo
Nomor Model:	SNQC1007B
MOQ:	1
harga:	Customized
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	20 sets/month

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Place of Origin:

China

Sertifikasi:

Calibration Certificate (Cost Additional)

Torque apply:

Meet 0.6N•m, 0.7N•m, 1.4N•m, 2.7N•m, 5.4N•m, 11.0N•m, 16.3N•m specifications，realized by superposition of weights

Pull apply:

Meet 160N, 200N, 240N, 250N, 500N specifications, realized by superposition of weights

Tensile frequency:

1 time/s

Torque wheel:

R100mm(Ф200mm) ±0.5mm

Torque application time:

0-99H59M59S

Pull cycles:

1-999999 cycles

Power failure protection:

With power-off data storage memory function

Control operation mode:

PLC automatic control, touch screen operation

Packaging Details:

Plywood box

Supply Ability:

20 sets/month

Menyoroti:

EV penguji stasiun pengisian kabel penguji

alat uji torsi gaya tarik

peralatan pengujian EVSE dengan garansi

Deskripsi Produk

Alat Uji Tarik dan Torsi Jangkar Kabel Stasiun Pengisian EV

Standar & Klausul yang Dipatuhi

Dirancang dan diproduksi sesuai dengan IEC 61851-23:2023 klausul 11.6.102 dan Gambar 110, Gambar 111 dan Tabel 114.

IkhtisarProduk

Peralatan mengadopsi kontrol PLC dan penggerak motor. Beban memberikan gaya tarik yang stabil, dan torsi dihasilkan melalui kombinasi beban dan lengan torsi. Sistem memungkinkan pengaturan jumlah aplikasi gaya tarik dan durasi uji torsi. Setelah jumlah siklus atau durasi yang telah ditetapkan tercapai, peralatan berhenti secara otomatis. Setelah pengujian, perpindahan maksimum yang diizinkan dari kabel konektor pengisian EV tidak boleh melebihi batas yang ditentukan dalam standar. Peralatan ini kompatibel dengan sampel stasiun pengisian yang dilengkapi dengan pistol pengisian dengan panjang kabel yang berbeda.

Jangkar kabel fleksibel dari peralatan harus melepaskan konduktor pada terminal dari gaya tarik dan torsi. Perangkat ini digunakan untuk menguji kemampuan jangkar kabel atau perangkat pemasangan kabel dari stasiun pengisian AC/DC EV untuk menahan gaya tarik dan torsi yang ditentukan.

Gaya tarik direalisasikan dengan menggunakan motor untuk menggerakkan mekanisme roda eksentrik. Kecepatan motor dapat disesuaikan untuk memastikan bahwa gaya tarik diterapkan secara akurat setiap saat. Dilengkapi dengan fungsi pemantauan untuk durasi gaya tarik. Torsi diterapkan oleh baki yang digerakkan motor yang mengangkat beban; Ketika waktu tercapai, baki secara otomatis mengatur ulang beban pengangkat dan mengakhiri penerapan torsi.

Parameter Teknis

Penerapan Tarik	Memenuhi spesifikasi 160N, 200N, 240N, 250N, 500N, direalisasikan dengan superposisi beban
Penerapan Torsi	Memenuhi spesifikasi 0.6N·m, 0.7N·m, 1.4N·m, 2.7N·m, 5.4N·m, 11.0N·m, 16.3N·m, direalisasikan dengan superposisi beban
Roda Torsi	R100mm (Ф200mm) ±0.5mm
Frekuensi Tarik	1 kali/detik, waktu tarik sebenarnya dideteksi oleh sinyal listrik
Siklus Tarik	1-999999 siklus, dapat diatur sebelumnya, default adalah 100±1 siklus
Waktu Penerapan Torsi	0-99J59M59D, dapat diatur sebelumnya
Perlindungan Kegagalan Daya	Dengan fungsi memori penyimpanan data saat mati listrik
Perlengkapan	Klem universal, satu set
Tabel Pilihan Pencocokan Berat
Konfigurasi Tambahan	Peralatan ini memiliki fitur tinggi perlengkapan yang dapat disesuaikan mulai dari 500 hingga 1200 mm (yaitu, posisi keluaran kabel), yang memungkinkannya untuk memenuhi persyaratan pengujian stasiun pengisian dengan posisi keluaran kabel yang berbeda.

Detail

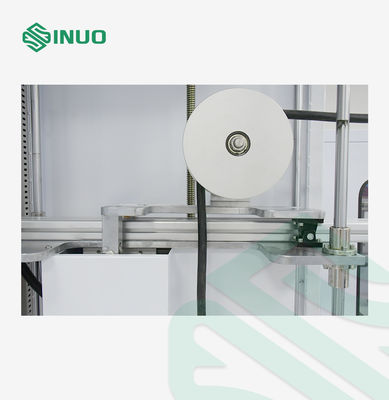

Alat Uji Tarik dan Torsi Penahan Kabel Stasiun Pengisian Daya EV 1
