ISO20653 Peralatan pengujian tahan air dengan semprotan tipe terbuka bertekanan tinggi IPX9K

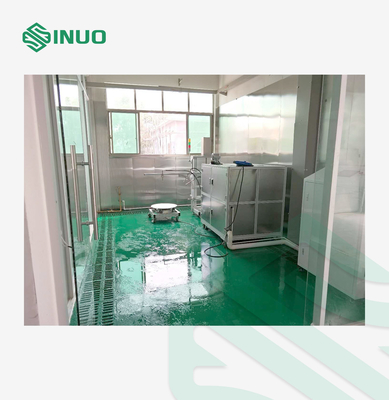

• Tata letak situs: Daerah yang ditunjuk untuk instalasi harus berukuran 6m (W) × 4.5m (D) × 3m (H). Pengguna bertanggung jawab untuk membangun kandang kaca dan sistem drainase sesuai dengan spesifikasi.

• Persyaratan Waterproofing:

  • Ruang ini harus memiliki sistem waterproof yang komprehensif.
  • Lantai harus dilapisi dengan ubin berkualitas tinggi yang tidak tergelincir, memastikan pemasangan aman dengan baut dan menawarkan perlindungan tahan air dan anti-penyiraman.
  • Dinding dan langit-langit juga harus tahan air untuk mencegah kebocoran.

• Spesifikasi saluran pembuangan:

  • Sebuah saluran pembuangan 200 mm (W) × 200 mm (D) harus dipasang di sekitar ruangan.
  • Celah harus miring di satu ujung untuk drainase yang efisien, dengan kedalaman outlet dipertahankan pada 200 mm.
  • Permukaan harus ditutupi dengan papan semen atau pelat baja tahan karat untuk daya tahan.

• Koneksi utilitas:

  • Pengguna harus memasang antarmuka yang diperlukan untuk pasokan listrik, masuk dan keluar air, dan pipa gas selama konstruksi ruangan untuk memastikan integrasi yang mulus dengan peralatan.

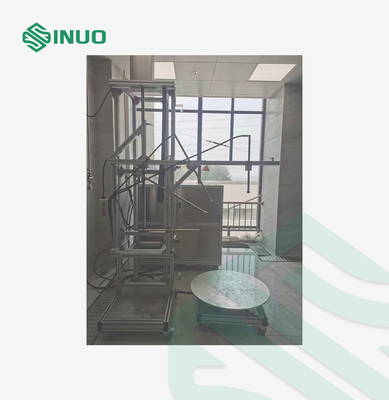

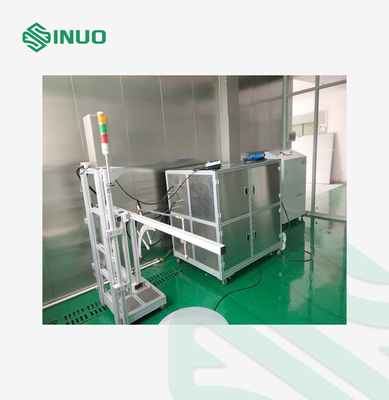

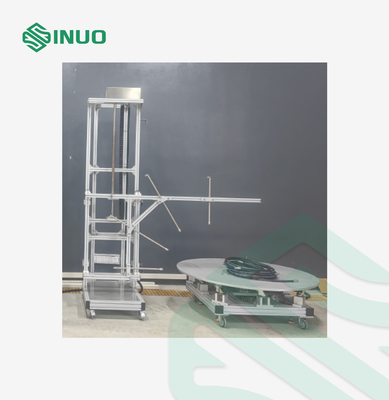

Sistem ini dilengkapi dengan dua nozel presisi yang diposisikan secara strategis untuk cakupan komprehensif:

• Nozzle atas (vertikal): Dipasang di bagian atas untuk menyemprotkan langsung ke permukaan atas sampel.
• Nozzle Bagian Bawah (Horizontal): Diposisikan di dasar untuk menargetkan permukaan sekitar spesimen.

Jalur penyemprotan mengikuti jalur berbentuk S, memastikan cakupan yang seragam dan menyeluruh.Memfasilitasi penyemprotan air 5 sisi untuk pengujian komprehensif.

(1) Bagian atas dan lima permukaan sampel diuji disemprotkan dengan air secara bergantian.

(2) Ketika cangkang diuji dalam uji a) dan uji b), suhu air harus dipertahankan pada (80±5) °C.

(3) Untuk kandang kecil (ukuran maksimum ≤ 250 mm): kandang harus dipasang pada perangkat uji. kecepatan rotasi: (5±1) r/min. sudut penyemprotan: 0°, 30°, 60°, 90°.Waktu pengujian untuk setiap posisi adalah 30 detik.

(4) Untuk kandang yang besar (ukuran maksimum ≥ 250 mm): kandang harus dipasang sesuai dengan tujuan penggunaan. Seluruh permukaan luar kandang akan disemprotkan.Semprot dari semua arah untuk menutupi seluruh permukaan kandang. Sudut penyemprotan harus tegak lurus dengan permukaan penyemprotan sebanyak mungkin. Jarak antara muncung dan sampel uji dalam kondisi uji adalah (175±25) mm, setidaknya 3 menit.
