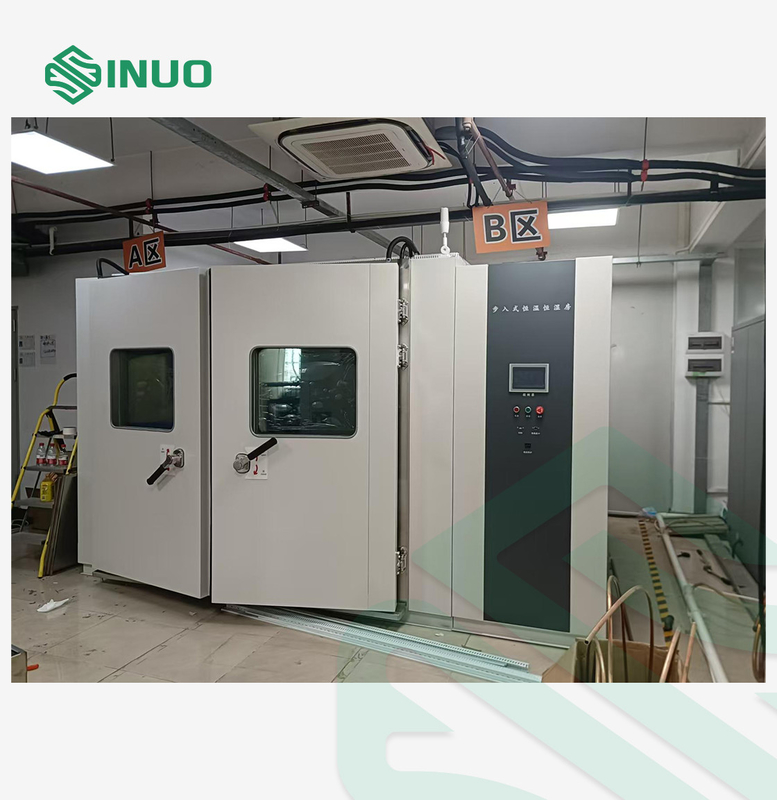

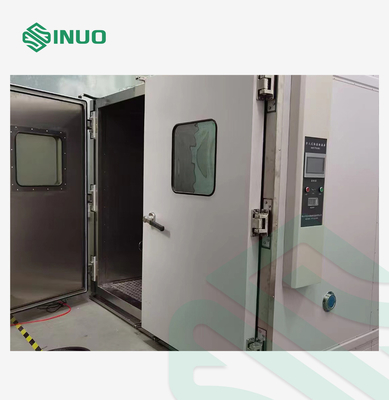

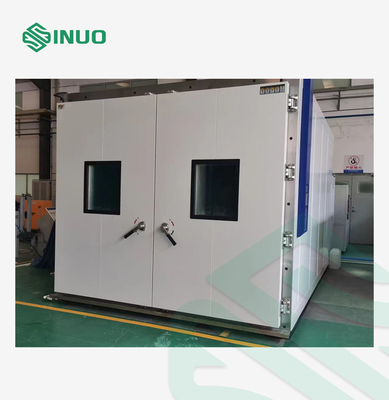

Berjalan di Ruang Uji Lingkungan IEC 60068 Ruang Suhu dan Kelembaban

Berjalan di Ruang Uji Lingkungan IEC 60068 Ruang Suhu dan Kelembaban

Nama merek:	Sinuo
Nomor Model:	SN886
MOQ:	1
harga:	Customized
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	1 set/bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

Calibration Certificate (Cost Additional)

Dimensi ruang dalam:

Dapat Menyesuaikan

Dimensi ruang luar:

Tergantung pada desain sebenarnya

Standar Terapan:

IEC 60068-2-1/2/30/78

Kisaran kelembaban:

20%～98%RH

Fluktuasi Kelembaban:

≤±2,0%RH

Kisaran suhu:

-40 ℃ ~ + 120 ℃

Tingkat pemanasan:

2°C/menit

Tingkat pendinginan:

0,7～1℃/mnt

Kemasan rincian:

lainnya

Menyediakan kemampuan:

1 set/bulan

Menyoroti:

Pergilah ke ruang uji lingkungan

IEC 60068 Pergilah ke ruang uji lingkungan

Deskripsi Produk

Ruang Uji Lingkungan Berjalan IEC 60068 Suhu Kelembaban Ruang Uji Lingkungan Berjalan IEC 60068 Suhu Kelembaban Ruang Uji Lingkungan Berjalan IEC 60068 Suhu Kelembaban

Standar dan Klausul yang Dipatuhi

IEC60068-2-1:2007 “Pengujian Lingkungan-Bagian 2-1: Pengujian-Uji A: Dingin, IDT”

IEC60068-2-2:2007 “Pengujian Lingkungan-Bagian 2-1: Pengujian- Pengujian B-Panas kering, IDT”

IEC60068-2-30:2005 “Pengujian Lingkungan-Bagian 2-30: Pengujian-Db Uji: Panas lembab, siklus (siklus 12 jam+12 jam), IDT”

IEC60068-2-78:2012 “Pengujian Lingkungan-Bagian 2-78: Pengujian-Kabin Uji: Panas lembap, kondisi stabil, IDT”

Ikhtisar Peralatan

Ruang uji suhu dan kelembapan konstan cocok untuk pengujian kinerja keselamatan, pengujian keandalan, pengujian penyaringan produk, dll. dari komponen elektronik. Pada saat yang sama, melalui pengujian ini, keandalan produk ditingkatkan dan kontrol kualitas produk dilakukan.

Ruang uji suhu dan kelembapan konstan walk-in merupakan peralatan uji penting dalam bidang penerbangan, otomotif, peralatan rumah tangga, penelitian ilmiah, dll. Rentang sampel: listrik, elektronik, semikonduktor, komunikasi, optoelektronik, peralatan listrik, peralatan listrik otomotif, material, dan produk lainnya. Peralatan ini digunakan untuk menilai dan menentukan parameter, kinerja, dan kemampuan adaptasi sampel di atas setelah uji suhu dan kelembapan tinggi dan rendah dengan perubahan cepat pada lingkungan suhu.

Cocok untuk sekolah, pabrik, industri militer, penelitian dan pengembangan, dan unit lainnya.

Volume dan Ukuran
Volume efektif	8 juta³	12 meter³	48 meter³	60 meter³	Disesuaikan
Dimensi kotak bagian dalam	Lebar: 2000 mm Tinggi: 2000mm Ukuran: 2000mm	Lebar: 2000 mm Tinggi: 2000mm Ukuran: 3000mm	Lebar: 4000 mm Tinggi: 3000 mm Ukuran: 4000mm	Lebar: 5000 mm Tinggi: 3000 mm Ukuran: 4000mm	Dapat disesuaikan semua dimensi yang dibutuhkan
Dimensi luar Sekitar.	Lebar: 3000 mm Tinggi: 2530 mm Ukuran: 2630mm	Lebar: 2560 mm Tinggi: 2950 mm Ukuran: 4000mm	Lebar: 4700 mm Tinggi: 3200 mm Ukuran: 5000mm	Lebar: 5700 mm Tinggi: 3200 mm Ukuran: 5000mm	Tergantung pada desain sebenarnya

Parameter teknik

Pertunjukan	(suhu sekitar -5℃~+28℃, kondisi tanpa beban)
Kisaran suhu	-40℃~+120℃ atau dapat disesuaikan (Suhu uji tertinggi: 80℃, 100℃, 120℃, 150℃; suhu uji terendah: 150℃, 200℃, 300℃; suhu uji tertinggi: 150℃, 400℃; suhu uji tertinggi: 150℃, 50℃; suhu uji terendah: 150℃, 600℃; suhu uji tertinggi suhu: -60℃, -40℃, -20℃, 0℃ adalah opsional)
Tingkat pemanasan	-40℃~+120℃ sekitar 2～3℃/menit (tanpa beban, rata-rata)
Laju pendinginan	+120℃~-40℃ sekitar 0,7～1℃/menit (tanpa beban, rata-rata)
Akurasi resolusi	0,01℃	Data diukur dalam kondisi tanpa beban
Fluktuasi suhu	±0,5℃
Deviasi suhu	±2,0℃
Kisaran kelembaban	Kelembapan Udara 20%～98%
Deviasi kelembaban	Di bawah 75%RH: ≤±5.0%RH Di atas 75%RH: ≤+2/-3%RH
Fluktuasi kelembaban	≤±2,0%RH
Diagram rentang kemampuan kontrol suhu dan kelembaban
Sumber Daya listrik	AC3￠5W 380V 50/60Hz (R, STN tiga fase lima kawat plus kabel ground) (fluktuasi tegangan ≤ ±10%)
Kekuatan	Total daya peralatan sekitar 25KW
Kebisingan	Diukur menurut GB/T14623-2008, tingkat kebisingan ≤75dB (perangkat deteksi kebisingan diukur pada jarak 1m dari pintu peralatan).
Standar	IEC60068-2-1:2007 “Pengujian Lingkungan-Bagian 2-1: Pengujian-Uji A: Dingin, IDT” IEC60068-2-2:2007 “Pengujian Lingkungan-Bagian 2-1: Pengujian- Pengujian B-Panas kering, IDT” IEC60068-2-78:2012 “Pengujian Lingkungan-Bagian 2-78: Pengujian-Kabin Uji: Panas lembap, kondisi stabil, IDT” IEC60068-2-30:2005 “Pengujian Lingkungan-Bagian 2-30: Pengujian-Db Uji: Panas lembab, siklus (siklus 12 jam+12 jam), IDT”
Desain hemat energi	Sistem kontrol menggunakan PLC (Programmable Logic Controller). Kondisi pengoperasian kulkas secara otomatis disesuaikan dengan kondisi pengujian. Sistem pendingin dapat menyesuaikan daya sesuai dengan ukuran beban. Sistem ini juga memiliki teknologi pengaturan energi kompresor. Sistem ini dapat mencapai efek penghematan energi yang sangat baik.
Metode pendinginan	Peralatan mengadopsi pendinginan air

Fitur Produk

Bahan Struktural
Instalasi keseluruhan	Gudang dirakit dan dipasang dengan mengencangkan kunci di lokasi, dan memiliki tampilan yang indah. Lapisan antara ruang dalam dan cangkang luar diisi dengan busa poliuretan dan pelat baja yang diperkuat. Secara bersamaan dapat memainkan peran pelestarian panas dan memperkuat kekuatan ruang dalam dan luar. Strukturnya kokoh, dan pemasangannya mudah dan cepat, dengan masa konstruksi yang singkat.
Bahan kotak luar	Penyemprotan plat A3: 1.0mm

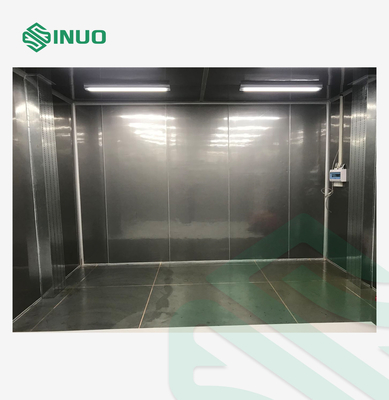

Bahan kotak bagian dalam	Ruang dalam menggunakan baja tahan karat matte SUS#304 Ketebalan: 1.0mm
Bahan isolasi	Busa poliuretan keras 100mm dan wol kaca tahan api dan kedap api, memenuhi persyaratan lingkungan. Lapisan antara ruang dalam dan cangkang luar diisi dengan poliuretan, yang secara bersamaan dapat memainkan peran pelestarian panas dan memperkuat kekuatan ruang dalam dan luar. Strukturnya kokoh, dan pemasangannya mudah dan cepat, dengan masa konstruksi yang singkat.
Papan vertikal dan papan atas	Terbuat dari baja tahan karat matte SUS#304 (tebal 1,0mm)
Bahan bawah	Terbuat dari bahan anti selip baja tahan karat timbul SUS#304
Pintu kotak	Bagian luar pintu terbuat dari pelat baja canai dingin dengan pemotongan CNC, pelipatan, dan pemanggangan cat (ketebalan 1,2 mm). Bagian dalam diperkuat dengan tabung persegi untuk memastikan penggunaan jangka panjang tanpa deformasi dan kebocoran udara. Pintu tunggal berengsel. Untuk mencegah kondensasi atau embun beku di tepi kusen pintu dan pintu selama pengujian suhu rendah, kusen pintu dan tepi pintu dilengkapi dengan perangkat pencairan es elektrik.
Dasar	Alur drainase bawah memiliki lebar 60 mm dan kedalaman 30 mm. Alur ini cekung di sekitar bagian bawah. Terdapat 2 saluran pembuangan lantai baja tahan karat untuk pembuangan air kondensasi di ruang uji suhu tinggi dan kelembapan tinggi.
Pelat bawah kotak	(a) Beban seragam: 500kg/m2; (b) Daya dukung pelat dasar dijamin oleh baja saluran horizontal. Ruang uji dipasang pada bidang datar, dan pelat dasar ruang uji dipasang dengan kotak kayu penahan beban. Pelat aluminium antiselip 3 mm dipasang pada pelat dasar baja tahan karat. Ini memastikan bahwa gaya pada seluruh pelat dasar seragam.
Jendela observasi	Ukuran jendela observasi: lebar 400*tinggi 600mm. Pintu dilengkapi dengan jendela observasi kaca vakum 3 lapis kedap uap yang besar. Selama pengujian, tidak ada embun beku atau kondensasi di permukaan.
Perangkat penerangan	Dua lampu penerangan dipasang di ruang uji, yang antiledakan dan antilembap.
Lubang uji	Badan mesin dilengkapi dengan satu lubang Φ100mm, satu colokan lunak, dan satu penutup lubang. Dapat digunakan untuk menghubungkan kabel daya uji eksternal atau kabel sinyal.
Segel	Segel pintu ruang uji mengadopsi strip karet silikon, yang tahan terhadap suhu tinggi dan rendah, anti-penuaan, dan memiliki kinerja penyegelan yang baik.
Jendela keseimbangan tekanan	Jendela keseimbangan tekanan digunakan untuk menyeimbangkan tekanan di dalam dan di luar tempat penyimpanan. Saat memanaskan, jendela ini mencegah tekanan internal menjadi terlalu tinggi dan memberikan terlalu banyak gaya ke luar pada pintu. Saat mendinginkan, jendela ini mencegah pintu tersedot ke dalam dan tidak dapat dibuka. Jendela ini biasanya tertutup dan terbuka secara otomatis saat perbedaan tekanan besar.
Sensor temperatur	Sensor suhu PT100 platinum impor dengan akurasi tinggi
Sensor kelembaban	Sensor kelembaban sensitivitas tinggi dengan akurasi tinggi dan umur panjang

Konfigurasi Ruang

1.1 Sistem pasokan udara
1.1.1 Diagram aliran udara	Saluran keluar udara mengadopsi mode sirkulasi udara balik dengan saluran keluar udara atas dan saluran keluar udara balik bawah.
1.1.2 Karakteristik pasokan udara	Udara diangkut oleh roda kipas sentrifugal. Kisi-kisi saluran keluar udara menyesuaikan arah angin untuk memastikan keseragaman di dalam kotak.
1.1.3 Motor sirkulasi	Mengadopsi motor asinkron 380V
1.1.4 Kincir angin	Kipas sirkulasi sentrifugal multi-bilah, bilah paduan aluminium tahan suhu tinggi dan rendah

1.2 Sistem Pendingin		Komentar
1.2.1 Metode pendinginan	Kompresi uap mekanis kaskade biner
1.2.2 Kompresor	Kompresor piston semi-hermetik GEA BOCK atau kompresor scroll Emerson
1.2.3 Refrigeran	Ramah lingkungan non-fluorin HFC R404a+R23
1.2.4 Kondensor	Tipe cangkang dan tabung efisiensi tinggi berpendingin air
1.2.5 Penguap	Evaporator sirip paduan aluminium multi-tahap efisiensi tinggi (tipe sirip menebal)
1.2.6 Aksesoris lainnya	Semuanya adalah produk berkualitas tinggi dari merek lini pertama internasional (gambar kanan: filter kering)
1.2.7 Dehumidifikasi	Pendinginan dan dehumidifikasi dengan sistem pendinginan (udara di dalam kotak melewati evaporator di bawah suhu titik embun, dan uap air mengendap)

1.3 Sistem Pemanasan dan Humidifikasi
1.3.1 Tabung pemanas	Pemanas listrik, kawat pemanas paduan nikel-kromium berkualitas tinggi, kontrol lebar pulsa PID SSR secara otomatis menyesuaikan daya pemanas.
1.3.2 Metode pengendalian	Sinyal keluaran pengontrol digunakan untuk mencapai kontrol sakelar nirsentuh presisi tinggi melalui relai solid-state SSR
1.3.3 Tabung humidifikasi	Pemanas listrik tipe boiler. Kawat pemanas paduan nikel-kromium berkualitas tinggi plus pelindung SUS304. Kontrol lebar pulsa PID SSR secara otomatis menyesuaikan daya pemanas. Setelah humidifikasi, uap dituangkan ke dalam ruang uji.
1.3.4 Metode pengendalian	Sinyal keluaran pengontrol digunakan untuk mewujudkan kontrol sakelar nirsentuh presisi tinggi melalui relai solid-state SSR

1.4 Sistem Kontrol dan Rangkaian Kontrol		Komentar
1.4.1 Pengendali	Mengadopsi pengontrol suhu dan kelembapan layar sentuh warna yang dapat diprogram dengan keseimbangan dingin. Layar sentuh warna asli "7 inci" dalam bahasa Mandarin dan Inggris. Antarmuka manusia-mesin (gaya dialog di layar). Kontrol komputer. Perekaman kurva USB. Perangkat penyimpanan data.
1.4.2 Fungsi tampilan layar
1.4.3 Resolusi kontrol	Suhu 0,01℃; kelembaban 0,1%; waktu 1 menit
1.4.4 Pengaturan rentang	Kondisi suhu: -40℃~100℃; Sesuaikan dengan kisaran suhu pengoperasian peralatan (batas atas +5℃, batas bawah -5℃);
1.4.5 Mode operasi	Operasi program, operasi nilai tetap
1.4.6 Kapasitas program	Pengaturan waktu operasi nilai tetap dapat mencapai 9999h59m (pengaturan 0 berarti operasi berkelanjutan tanpa batas waktu); Kapasitas program yang dapat digunakan: maksimum 120 kelompok; Kapasitas memori yang dapat digunakan: 120 langkah per grup; Perintah yang dapat diulang: setiap perintah dapat dieksekusi hingga 999 kali.
1.4.7 Metode pengaturan	Mode dialog manusia-komputer, menggunakan input dan kontrol sentuh
1.4.8 Antarmuka komunikasi	Dapat dihubungkan ke komputer untuk menampilkan kurva dan mengumpulkan data; Dapat digunakan sebagai sistem pemantauan dan kendali jarak jauh; Dapat digunakan untuk mengendalikan beberapa mesin secara sinkron; Perangkat komunikasi RS-232, RS-485 dan USB.
1.4.9 Kartu penyimpanan USB	Flash drive USB dapat dimasukkan untuk mengunduh kurva historis dan data historis, dan memiliki fungsi hot-swappable.
1.4.10 Metode pencatatan data	Memiliki RAM yang dilindungi baterai. Dapat menyimpan nilai yang ditetapkan perangkat, nilai pengambilan sampel, dan waktu pengambilan sampel. Siklus perekaman kurva dapat diatur ke 30~60 detik. Waktu memori maksimum adalah 90 hari kurva historis dan data historis (saat pengambilan sampel).
1.4.11 Fungsi memori mati daya	Mode pemulihan kegagalan daya dapat diatur sebagai: mulai panas/mulai dingin/berhenti.
1.4.12 Fungsi pengaktifan terjadwal	Waktu mulai dapat diatur sesuai keinginan. Saat daya dinyalakan dan waktu habis, mesin akan berjalan secara otomatis.
1.4.13 Lingkungan penggunaan perangkat lunak	Sistem operasi Windows2000 atau WindowsXP dalam bahasa Mandarin Sederhana
1.4.14 Koneksi jaringan (opsional)	Dapat dihubungkan ke Ethernet melalui perangkat lunak profesional. Dapat dikontrol dari jarak jauh dan dibantu dari jarak jauh melalui jaringan. Dapat juga mengumpulkan data uji melalui jaringan. Dapat mengontrol beberapa unit pada saat yang bersamaan.
1.4.15 Fungsi APLIKASI ponsel (perlu berkomunikasi sebelum memesan)	Perangkat dapat dioperasikan, parameternya ditetapkan, dan dipantau melalui aplikasi ponsel.
1.4.16 Komponen utama rangkaian kontrol	Komponen utama rangkaian kontrol semuanya adalah merek berkualitas tinggi. Untuk daftar terperinci, lihat tabel material utama
1.4.17 Diagram referensi sistem sirkuit		Menurut diagram sirkuit standar nasional, setiap jalur distandarisasi dengan nomor jalur.

Fungsi Pelindung

1.5 Fungsi perlindungan

Komentar

1.5.1 Dilengkapi dengan sakelar proteksi pemutus arus pendek tanpa sekering

1.5.2 Proteksi kelebihan beban dan panas berlebih pada kompresor

1.5.3 Perangkat proteksi arus lebih/tegangan rendah sistem

1.5.4 Tampilan kesalahan diagnosis mandiri pengontrol

1.5.5 Perlindungan tekanan air pendingin terlalu rendah

1.5.6 Proteksi fase rendah catu daya, kebocoran, proteksi hubung singkat

1.5.7 Proteksi hubung singkat beban

1.5.8 Terminal pentanahan pengaman

1.5.9 Proteksi motor kipas terhadap panas berlebih atau kelebihan beban

1.5.10 Alat penyeimbang tekanan di dalam dan luar kotak

Detail Pendahuluan

1.6 Komponen lainnya

1.6.1 Manual instalasi peralatan standar, manual pemeliharaan, dan manual operasi

1.7 Ketentuan Penggunaan

1.7.1 Suhu sekitar: -5℃~+28℃;

1.7.2 Kelembaban relatif: ≤85%RH;

1.7.3 Tekanan atmosfer: 80kPa~106kPa

1.7.4 Tidak ada getaran kuat di sekitar

1.7.5 Catu daya peralatan: (perhatikan bahwa catu daya uji tidak disertakan)

1.7.5.1 Hubungkan ke catu daya 380VAC (±10%), saluran tiga fase + kabel ground pelindung, resistansi pentanahan ≤4Ω;

1.7.5.2 Daya efektif maksimum: 25KW

1.7.6 Frekuensi: 50±0.5HZ

Diagram Struktur

1.8 Diagram Struktur Peralatan (hanya untuk referensi)

Berjalan di Ruang Uji Lingkungan IEC 60068 Ruang Suhu dan Kelembaban 17

1. Pintu tunggal; 2. Ruang kerja; 3. Ruang pendingin panas dan kelembaban;

4. Pelembap udara; 5. Evaporator; 6. Pemanas; 7. Kipas angin; 8. Unit pendingin; 9. Menara pendingin.

Daftar Aksesoris Utama

1.9 Daftar bahan utama
Nama	Merek	Model	Asal
Struktur
Badan kotak	Kustomisasi	Dewan Kamar	Cina
Kotak bagian dalam		baja tahan karat 304	Cina
Motor sirkulasi	Taiwan Yizheng		Cina
Pendinginan
Kompresor	BOCK atau Emerson	Kompresor semi-hermetik atau kompresor scroll	Jerman atau Amerika Serikat
Kondensator			Indonesia
Penguap	Zhongli		Indonesia
Perpindahan tekanan	Zhongli	HNS	Denmark
Pengering	Danfoss	DML	Denmark
Katup solenoida	Danfoss	VBB501	Jerman
Refrigeran dan bahan habis pakai	PELANGGAR	R404A+R23	Amerika Serikat
Kontrol
Pengendali	Tato	MNT-600	Cina
Sensor	PELAYARAN	PT100	Cina
Saklar daya	CINTA	Jenis perlindungan kebocoran	Cina
Kontaktor	Bahasa Inggris Schneider	LC1E1810M5	Perancis
Pemanas	Disesuaikan	Paduan nikel-kromium	Cina
Relai termal	Bahasa Inggris Schneider	LRE12N	Perancis
Pelindung fase terbalik	Bahasa Inggris Schneider		Perancis
Perlindungan suhu berlebih	Pelangi	5~300°	KOREA
Relai keadaan padat	Yangming	SSR	TAIWAN
Menyampaikan	Bahasa Inggris Schneider	2P,4P	Perancis
Kabel	Chengtiantai		Cina
