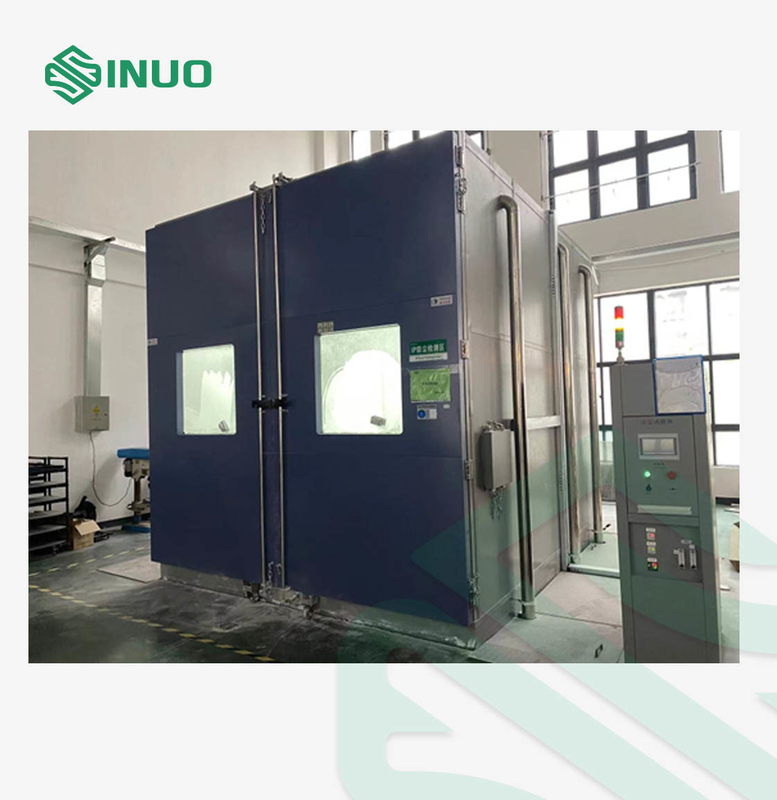

IEC60529 IP5/6X Walk-In Ground Embedded Sand And Dust Test Chamber (Kamar pengujian pasir dan debu yang tertanam di tanah)

Stasiun pengisian, lemari listrik, lemari penyimpanan energi

Kisaran ukuran tidak lebih besar dari: W (260~2000) × D (200~1000) × H (1000~3000) mm

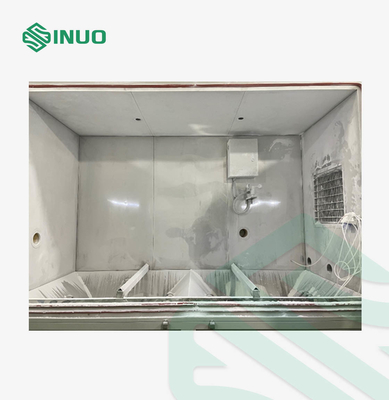

a) Sebuah corong (total 4 buah) dipasang di masing-masing dari empat sudut studio, 2 corong di tengah (total 6 corong),dan filter debu logam dipasang di permukaan atas corong.

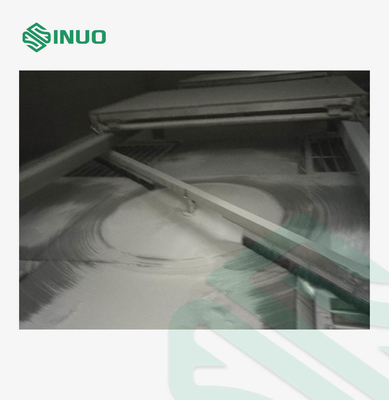

b) Sebuah set perangkat berputar dirancang antara bagian bawah platform pemuatan dan pelat bawah gudang,dan debu disapu ke dalam corong di keempat sudut melalui sikat debu.

c) Sebuah kipas aliran campuran bertenaga tinggi dipasang di bagian bawah corong untuk mengirim debu ke ruang kerja melalui saluran udara sirkulasi untuk menetap.

d) Memenuhi persyaratan uji kebocoran debu IP5X dan IP6X. Aliran udara kebocoran debu di ruang uji dapat membuat debu tersuspensi dan didistribusikan secara merata di ruang uji.Konsentrasi debu meniup adalah 2 ~ 4 kg / m3 (bisa disesuaikan). debu uji menetap merata dan perlahan pada substrat. pada sampel uji, tidak melebihi 2m/s (diatur).

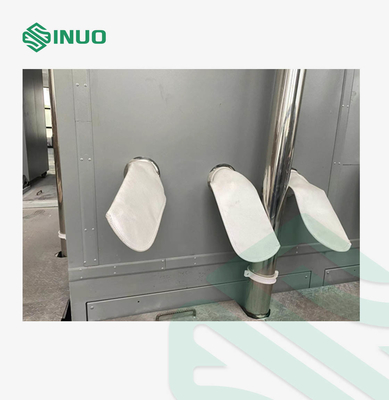

a) Peralatan ini dilengkapi dengan lubang uji φ50 mm (satu di kiri dan kanan mesin dengan diameter 50 mm)

b) Lubang uji dilengkapi dengan colokan penyegelan dan penutup lubang baja tahan karat.

a) Pasang lampu LED di bagian atas studio untuk pengamatan.

b) Tombol saklar pencahayaan dirancang pada panel kontrol kabinet kontrol.

c) Waktu penggunaan normal lampu pencahayaan adalah ≥ 1000H.

a) Pompa vakum: pompa vakum dengan dua HP

b) Sensor: Dilengkapi dengan sensor tekanan diferensial elektronik,yang dapat mengontrol tekanan diferensial dari bagian uji melalui katup pengatur tekanan untuk memenuhi persyaratan uji yang sesuai.

c) Sistem vakum terdiri dari pompa vakum, pipa vakum, indikator tekanan bentuk U vakum, alat pengukur aliran udara, dll. Dilengkapi dengan alat pengukur tekanan, filter udara,pipa pengatur tekanan tiga bagian dan pipa penghubung.

d) Pipa vakum: Sistem pipa terdiri dari pipa tembaga, selang karet, dan katup penegakan tekanan filter udara.

e) Pengukur tekanan berbentuk U: tampilan tekanan diferensial.

f) Air flow meter: Glass rotor flow meter mengukur laju evakuasi (setidaknya 5 saluran tekanan vakum)

a) Sebuah sistem pemanasan dirancang di dalam studio untuk dehumidification selama pengujian.

b) Pemanas menggunakan tabung pemanas baja tahan karat berdaun, yang dipasang di sisi kiri dan kanan kotak, dan permukaannya dilindungi oleh pelat baja tahan karat berlubang.

c) Pemanas dikendalikan oleh relay solid state dan diatur secara otomatis melalui PID untuk mengatur suhu di ruang kerja.

d) Proses pengeringan tidak akan mempengaruhi proses pengujian.

a) Mengkonfigurasi kabinet kontrol independen untuk memasang komponen listrik.

b) Kabin kontrol ditempatkan di tempat yang nyaman untuk operasi sesuai dengan kebutuhan pengguna.

a) Persyaratan lingkungan: suhu lingkungan: -5°C~40°C; kelembaban relatif: ≤90%RH; tekanan atmosfer: 86kPa~106kPa

b) Kebutuhan daya: Tegangan: 380V AC (± 10%), kabel tiga fase + kawat proteksi tanah, resistensi tanah ≤ 4Ω

Frekuensi: 50Hz±10%

c) Daya operasi: sekitar 26KW, tergantung pada desain akhir

a) Air switch: overcurrent, overheating dan short circuit.

b) Sistem pemanasan: perlindungan terhadap kebocoran, sirkuit pendek dan kelebihan beban, dll.

c) Studio:

Perlindungan atas suhu yang dapat disesuaikan --- modus perlindungan atas suhu 1

Kontroler mengatur alarm mati suhu tinggi --- modus perlindungan suhu tinggi 2

d) Urutan fase pasokan listrik total dan perlindungan kerugian fase

e) Perlindungan terhadap kebocoran

f) Dilengkapi dengan lampu tiga warna dengan fungsi alarm suara dan cahaya dan fungsi kunci pintu

g) Ketika fungsi perlindungan diterapkan,panel operasi akan menampilkan nomor alarm pada layar LCD untuk memberi tahu pengguna apa jenis kesalahan yang telah terjadi dan memotong catu daya sirkuit utamaPeralatan hanya bisa dimulai setelah kesalahan dihilangkan.

h) Ada perangkat penguncian dalam sistem kontrol listrik. Ketika kipas sirkulasi tidak mulai atau kelebihan beban, unit pendingin dan sistem pemanas tidak dapat mulai.Unit pendingin akan dinonaktifkan ketika unit berada di bawah tekanan ultra-tinggi, tekanan ultra rendah, atau overload, dan humidifier tidak dapat dimulai ketika ada kekurangan air.

i) Fungsi bantu: fungsi sinyal waktu, fungsi deteksi pemutusan input, fungsi perlindungan pemadaman listrik, suhu atas dan bawah batas dan fungsi alarm kelembaban,Fungsi operasi otomatis sistem pendingin, fungsi diagnosis diri, fungsi deteksi batas air, fungsi tampilan alarm, fungsi waktu (memulai otomatis, berhenti otomatis), fungsi operasi cadangan, fungsi bantuan
