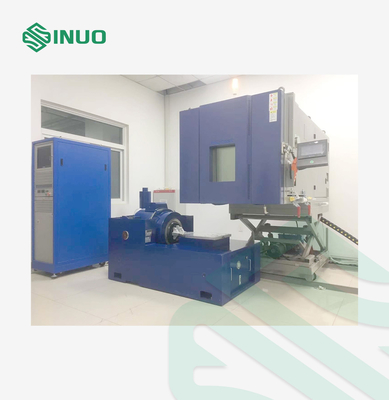

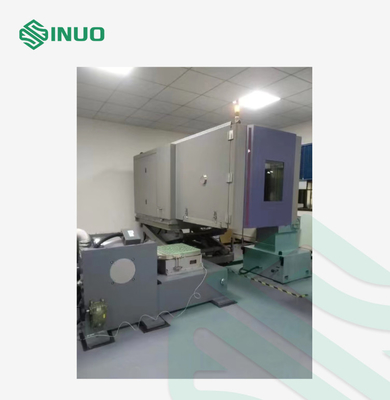

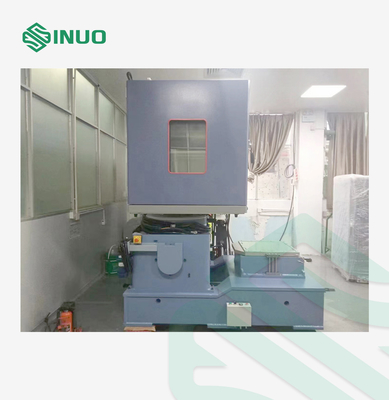

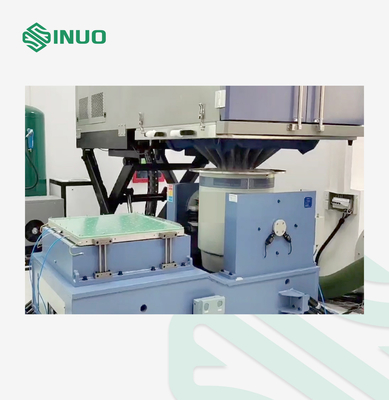

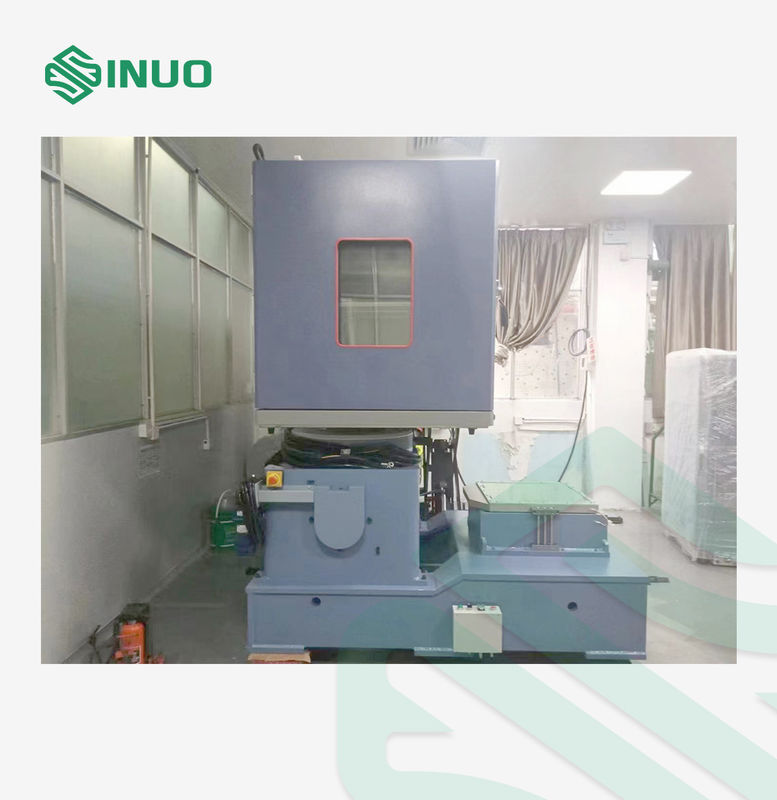

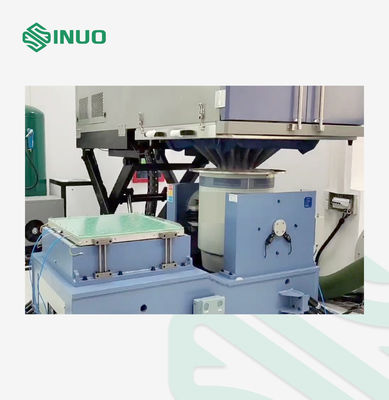

IEC60068-2-2 Vibration Shaker dengan Peralatan Pengujian Kamar Iklim -40°C+180°C
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | Sinuo |
| Sertifikasi: | Calibration Certificate (Cost Additional) |
| Nomor model: | SN888-5400L |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 |
|---|---|
| Kemasan rincian: | Pengemasan Ekspor |
| Waktu pengiriman: | 30 hari |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 10 set per bulan |
|
Informasi Detail |
|||
| Perpindahan maksimum: | 76 mm hal | Kecepatan maksimum: | 2,0 m/dtk |
|---|---|---|---|
| Akselerasi maksimal: | 90g | Muatan: | 400KG |
| Diameter Kumparan Bergerak: | F320 mm | berat kumparan bergerak: | 25kg |
| Kebocoran fluks: | ＜10gauss | Momen eksentrik yang diijinkan: | 500N.m |
| Cahaya Tinggi: | Climatic Chamber Vibration Shaker (Penggerak Getaran Kamar Iklim),IEC60068-2-2 Shaker getaran,Peralatan pengujian penggetar getaran |
||
Deskripsi Produk
IEC60068-2-2 Vibration Shaker dengan Peralatan Pengujian Kamar Iklim -40°C+180°C
Standar & Ketentuan yang Dipenuhi
IEC 60068-2-1:2007 Pengujian Lingkungan untuk Produk Listrik dan Listrik-Bagian 2-1: Pengujian-Pengujian A: Dingin, IDT
IEC60068-2-2: 2007 Pengujian Lingkungan-Bagian 2-1:Pengujian-Pengujian B-Suhu kering, IDT
IEC60068-2-30:2005 Pengujian Lingkungan-Bagian 2-30:Pengujian-Pengujian Db.: Panas lembab, siklus (12h+12h),IDT
IEC60068-2-78:2001 Pengujian Lingkungan-Bagian 2-78:Pengujian-Kabin Uji: Panas lembab, stabil
negara, IDT
Ringkasan Produk
Hal ini digunakan untuk menyediakan lingkungan perubahan suhu dan kelembaban untuk aerospace, penerbangan, penerbangan minyak bumi, bahan kimia, elektronik,komunikasi dan unit penelitian dan produksi ilmiah lainnyaPada saat yang sama, tegangan getaran listrik dapat diterapkan pada sampel uji sesuai dengan periode yang ditentukan di ruang uji untuk menguji keandalan dan adaptif dari sampel.Pengenalan produk dibagi menjadi dua bagian, bagian pertama adalah Electromagnetic Vibration Testing Machine SN553-EV322HG120VT120.GP.VCS-2, dan bagian kedua adalah suhu, kelembaban dan getaran Tiga Komprehensif Test Chamber SN888-7200B-CT.
Parameter teknis
| Saluran masukan | |
| Jumlah saluran input | 2 saluran masukan bersamaan |
| Jenis sinyal masukan | Tegangan/muatan |
| Resistensi input | > 110 kΩ |
| Rentang input tegangan maksimum | ± 10V |
| Jangkauan input muatan maksimum | ±10000PC |
| SNR | > 100dB |
| Filter | Filter analog 160dB/oktaf |
| Antarmuka input | Tiga input opsional: tegangan, ICP dan muatan |
| Input maksimum | 士10VPEAK |
|
Konverter analog/digital (ADC) |
Resolusi 24 bit, rentang dinamis: 114dB, frekuensi pengambilan sampel maksimum 192kHz |
| Karakteristik sirkuit | Antarmuka masukan memiliki sumber arus konstan ICP dan amplifier muatan terintegrasi, dengan dua rentang 10V / 1V dan kopling AC / DC opsional, dan filter anti-aliasing analog. |
| Saluran output | |
| Jumlah saluran output | 2 saluran output |
| Jenis sinyal output | Sinyal tegangan |
| Impedansi output | < 30Ω |
| Jangkauan output tegangan maksimum | ± 10V |
| Arus output maksimum | 100mA |
| Akurasi amplitudo | 2mV |
| Penyimpangan harmonik | <-95dBfs |
| Filter | Filter analog 160dB/oktaf |
| Pencocokan saluran | Amplitudo 0,04dB, fase ± 0.5 |
|
Konverter digital/analog (DAC) |
Resolusi 24-bit, rentang dinamis: 120dB, frekuensi pengambilan sampel maksimum 192kHz |
| Karakteristik sirkuit | Filter anti-aliasing analog; sirkuit perlindungan output |
| Jenis pengujian | Kontrol getaran acak/kontrol sinus/kontrol kejut khas |
Deskripsi fungsi pengontrol getaran digital
Kontrol acak
Menurut diagram spektrum daya yang didefinisikan pengguna (yang dibuat oleh editor spektrum target), kontrol acak mengadopsi metode pemerataan fungsi transfer.Secara terus menerus output Gaussian sinyal acak untuk dengan cepat menerapkan real-time dan akurat multi-channel kontrol loop tertutupAlgoritma kontrol adaptif built-in bereaksi dengan cepat terhadap sistem nonlinearitas, frekuensi resonansi, dan perubahan beban.
Jangkauan frekuensi: 0~4800Hz, dapat diperluas hingga 18750Hz
Resolusi: 100, 200, 400, 800, 1600, 3200 garis spektrum
Rentang daya kontrol: > 90dB
Strategi kontrol: kontrol saluran tunggal, rata-rata tertimbang, nilai maksimum, nilai minimum.
Kontrol sinus
Sinus memberikan sinyal sinus dan sinus menyapu berkualitas analog dengan kontrol atas amplitudo bentuk gelombang sinus.dan durasi tinggal dapat ditentukan dengan mengatur waktu atau jumlah siklus sinyal sinusoidal.
Rentang frekuensi: 1Hz~5000Hz, dapat diperluas hingga 10000Hz
Waktu loop tertutup: 5 mS
Distorsi harmonik: <-100dB
Mode penggeser frekuensi: penggeser frekuensi linier 0~6000 Hz/menit
Arah menyapu: atas, bawah
Durasi menyapu: dapat diatur sebagai jumlah menyapu atau waktu pengujian.
Kejutan Klasik
Mengadopsi metode penyeimbangan fungsi transfer, mendukung setengah gelombang sinus, gelombang lonceng, gelombang persegi panjang, gelombang trapezoidal, gelombang gigi gergaji puncak depan, gelombang gigi gergaji puncak belakang, gelombang segitiga.Pengguna juga dapat input nilai puncak denyut nadi sesuai dengan kebutuhan mereka.
Durasi denyut nadi dari 0,5 hingga 3.000 mS
Bandwidth analisis maksimum 18750Hz
Ukuran bingkai: hingga 16384
Memenuhi standar: MIL-STD-810 (standar militer AS), standar ISO, batas kontrol gangguan yang ditentukan pengguna.
