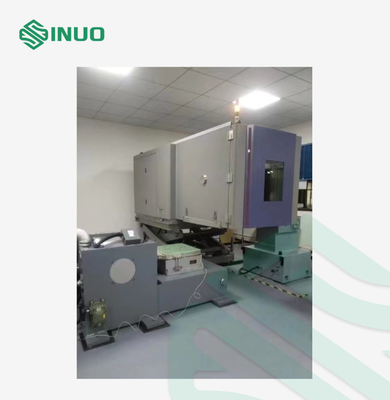

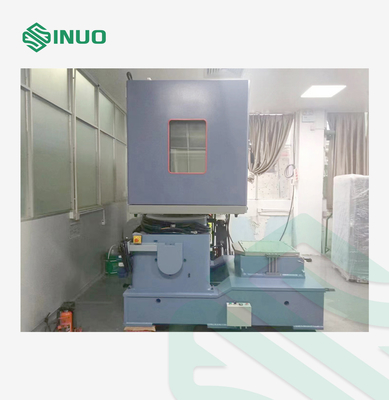

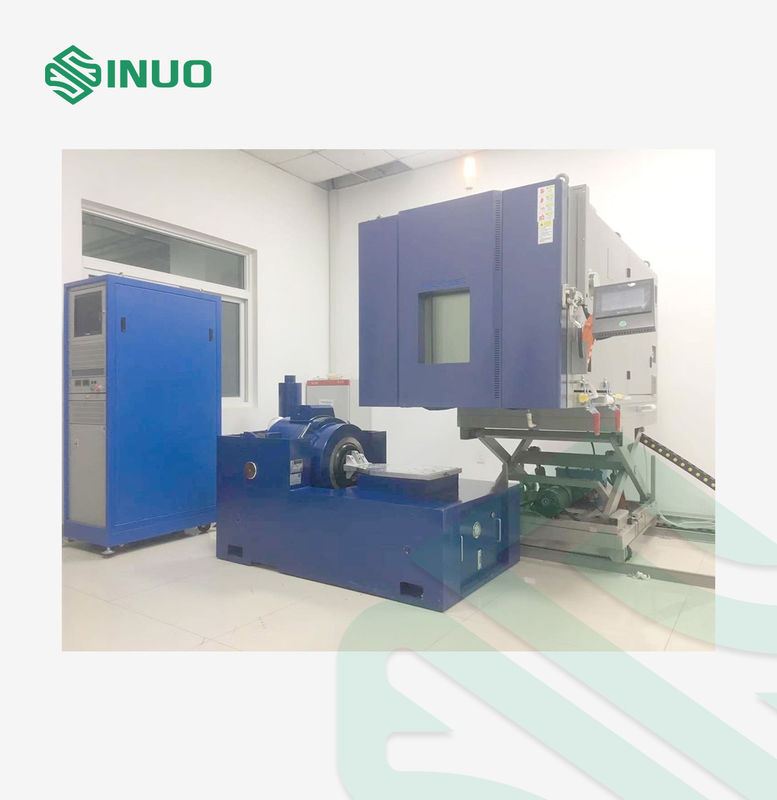

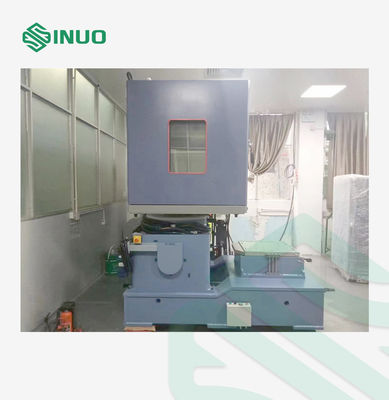

IEC 60068-2-6 suhu linier kelembaban dan getaran tiga ruang uji komprehensif 5400L

(W×D×H) 260×585cm*tinggi:

1. Kondisi suhu dan kelembaban yang terpisah: tertinggi adalah 280CM

2. Ketika melakukan getaran vertikal dan suhu dan kelembaban: tingginya sekitar 360cm

-------- Produk non-standar tunduk pada desain akhir.

Suhu yang umum digunakan: -40°C+180°C

Suhu batas: -70°C+180°C

1Struktur depan dan belakang yang dapat dilepas secara integral mengadopsi papan gudang isolasi termal standar secara keseluruhan,dan blok disegel dengan bahan silikon organik tahan suhu tinggi dan rendahKabinet, bagian bawah studio adalah lantai yang bergerak, bagian depan adalah ruang kerja, dan bagian belakang adalah sistem pendingin dan kontrol.dilengkapi dengan 1 plat buta dan 1 plat vertikal masing-masing.

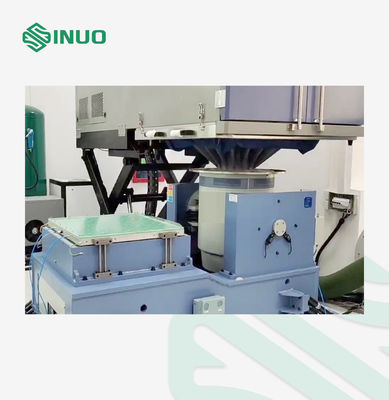

2Papan antarmuka getaran secara lembut terhubung ke tabel getaran melalui membran lembut karet silikon yang dapat mengisolasi getaran dan memiliki fungsi penyegelan dan isolasi panas;

3Studio ini dilengkapi dengan sistem pasokan udara: motor pasokan udara, bilah kipas sentrifugal, pemanas, humidifier, pendingin dan dehumidification evaporator.

1. Solenoid katup: "Danfoss"

2. klep stop manual: "Danfoss"

3. Filter: "Danfoss"

4Sensor tekanan: perusahaan patungan Tiongkok-Jerman "Hongmu"

5. katup ekspansi: "Danfoss"

6Evaporator kondensasi efisiensi tinggi: "Danfoss" (pertukaran panas lempeng las)

7Pemisah minyak: "ALCO"

8Tabung penyerap kejut: Amerika "Packless"

"Yongqiang" Taiwan

Teknologi regulasi energi pendingin

(desain hemat energi)

①Menggunakan teknologi keseimbangan statis yang paling canggih, sistem kontrol mengontrol aliran pendingin dalam kisaran 0 sampai 100%,dengan demikian secara otomatis menyesuaikan kapasitas pendingin untuk mencapai penghematan energi;

②Klep bypass knalpot merek impor digunakan untuk mengontrol tekanan hisap kompresor secara otomatis, seperti American Sporlan Company (atau Denmark Danfoss),dan katup ekspansi termal Denmark Danfoss digunakan untuk secara otomatis menyesuaikan suhu hisap kompresor untuk memastikan bahwa kompresor beroperasi dalam kisaran penuh. Stabil dan dapat diandalkan;

③Menggunakan katup pengatur tekanan kondensasi impor untuk mencegah tekanan knalpot kompresor suhu rendah terlalu tinggi, seperti: Denmark Danfoss

④. Gunakan kompresor crankcase pemanas untuk mengurangi mutual kelarutan pendingin dan minyak pelumasan di dalam kompresor untuk melindungi keselamatan kompresor dan memastikan operasi yang andal;

⑤Sebuah stainless steel plat pemisah panas digunakan sebagai kondensor penguapan dari sistem pendingin cascade, dengan perbedaan suhu transfer panas kecil,efisiensi transfer panas yang tinggi dan penampilan yang kompak;

⑥Untuk mencegah air yang dicairkan pada kompresor mengalir dengan bebas, panci pengumpul air dipasang di bagian bawah kompresor, yang dikumpulkan dan dikosongkan secara pusat.

⑦Semua pipa pendingin dilas dengan nitrogen untuk mencegah skala oksida dari pembentukan di dalam pipa tembaga selama brazing.

Ini mengadopsi beberapa desain penyerapan kejut dan pengurangan kebisingan untuk secara efektif mengurangi kebisingan yang disebabkan oleh getaran dan deformasi dan kebocoran yang disebabkan oleh getaran pada produk:

A. Mata air impor dan bantalan karet digunakan di bawah kompresor untuk penyerapan kejut ganda, yang secara efektif mengurangi getaran kompresor dan resonansi kompresor cascade;

B. Pasang kapas tahan api yang menyerap suara di dalam kotak luar untuk lebih mengurangi kebisingan.

C. Pipa tembaga dari sistem pendingin mengadopsi desain busur dan tabung penyerap kejut untuk secara efektif mencegah getaran kompresor dari deformasi dan kebocoran pipa pendingin.

Ruang unit ditutupi dengan kapas yang menyerap suara. Karena bagian dalam unit membutuhkan ventilasi dan disipasi panas, untuk mengurangi transmisi kebisingan di udara,penghalang suara dengan bahan katun yang menyerap suara berbasis minyak dipasang di inlet udara dan outlet untuk mengurangi gelombang suara yang dikirimkan ke dalam ruangan melalui lubang ventilasi.

B. Selang penyerap guncangan dan pipa proses kompresor dengan diameter penjepit pipa nilon kurang dari 10 mm mengadopsi tikungan penyerap guncangan dan fiksasi jarak jauh untuk menghindari resonansi; absorpsi guncangan unit:

C. Damping pegas khusus dipasang di bagian bawah unit pendingin untuk mengurangi transmisi getaran kompresor melalui dasar padat dan tanah.

D. kapas isolasi panas memainkan peran ganda dalam isolasi dan kedap udara dari sendi ekspansi non-logam mesin (kamar uji kejut panas dan dingin).Terdiri dari kain serat kacaPanjang dan lebarnya konsisten dengan kulit luar, dengan ekstensibilitas dan kekuatan tarik yang baik.

E. Pengurangan kebisingan dan pengurangan getaran: Kain serat dan tubuh kapas isolasi panas itu sendiri memiliki fungsi penyerapan suara dan isolasi getaran,yang dapat secara efektif mengurangi kebisingan dan getaran boiler, kipas angin dan sistem lainnya.

Diimpor terintegrasi Finlandia "Vaisala" presisi tinggi sensor kelembaban elektronik

(kinerja yang lebih stabil, presisi tinggi, dan fungsi bebas perawatan yang kuat)

Pengumpulan suhu menggunakan resistor platinum Pt100 lapis baja kelas A presisi tinggi;

Kelembaban: Sensor kelembaban elektronik presisi tinggi (kinerja yang lebih stabil, presisi tinggi, dan fungsi yang sangat bebas pemeliharaan)

1Kontaktor AC: "ABB"

2Pemutus sirkuit: "ABB"

3Relay termal: "ABB"

4Relay kecil: Omron

5. solid state relay: Taiwan Shiyan

(1) Hingga 127 program, waktu berjalan yang sangat panjang

(2) 999 jam per segmen, maksimal 32.000 siklus

(3) Setiap perintah dapat digunakan 9999 kali.

Kurva grafis dapat ditampilkan secara real time saat program dijalankan. Konten yang ditampilkan adalah: pengaturan suhu (SV) nilai aktual (PV), siklus eksekusi program,fungsi eksekusi kurva program, waktu operasi segmen, waktu nomor segmen, waktu operasi, waktu sisa, status kesalahan dan waktu kegagalan, dengan fungsi skip file dan hold selama eksekusi program;

Antarmuka USB bawaan dapat mengunduh kurva sejarah dan data historis - dapat menggantikan perekam dan mendukung RS485, LAN (port jaringan),GPRS (telepon seluler) dan metode komunikasi lainnya (standar RS232 atau USB) untuk memfasilitasi pemantauan jarak jauh dan pengumpulan data. Ini dapat mewujudkan manajemen komunikasi jarak jauh antara instrumen kontrol pusat dan komputer.Operasi peralatan dan parameter seperti suhu dan kelembaban dapat terus dipantau melalui komputer. (Setidaknya 32 perangkat dapat dihubungkan secara online).

Fungsi USB: USB2.0, dapat merekam dan men-download data operasi tes, dilengkapi dengan flash drive USB (kapasitas 4G)

(1) Ruang penyimpanan yang besar, 3 bulan data dapat disimpan ketika dihidupkan 24 jam sehari

(2) Ukuran pengambilan sampel adalah 1M, yang dapat menggantikan penyimpanan komputer

Antarmuka USB bawaan dapat mengunduh kurva sejarah dan data historis - dapat menggantikan perekam dan mendukung RS485, LAN (port jaringan),GPRS (telepon seluler) dan metode komunikasi lainnya untuk memfasilitasi pemantauan jarak jauh dan pengumpulan data.

Fungsi USB: USB2.0, dapat merekam dan men-download data operasi tes, dilengkapi dengan flash drive USB (kapasitas 4G)

A:≥ 2000m;

B:≥1500mm;

C:≥ 800m;

D:≥ 800mm;

E:≥ 500mm
