IEC60068-2-1 Kamar pengujian suhu dan kelembaban lingkungan 12m3

20%RH～98%RH

Pendinginan: 4.5KW*2 pcs = 9 KW

Pemanasan: 12KW

Humidifikasi: 12KW

Motor: 0,75KW*6=4,5W

Lainnya: ≈1.5KW

Total daya terpasang: Pmax≤39KW (tergantung desain akhir)

Metode: Pendinginan air.Ini stabil dan kebisingannya rendah.Merek terkenal dalam negeri.

Pengukur Aliran: 15T/jam

Persyaratan air keran: Pipa air: 1/2" tekanan air: 0,3 ~ 0,6Mpa

Suhu sekitar: 5℃~+35℃, kelembapan relatif: ≤90% RH

Disekitarnya tidak boleh terdapat komponen dengan konsentrasi tinggi, gas korosif, dan atmosfer yang mudah terbakar dan meledak

AC380V±10%, 50HZ±1HZ, sistem lima kabel tiga fase

Lubang kabel daya berada di kanan bawah belakang ruang uji

Ruang uji dan unit pendingin memiliki desain terpisah.Setelah peralatan dipasang pada tempatnya, pipa pendingin dan rangkaian listrik disambungkan dan diperiksa sebelum menghidupkan mesin.

Pengontrol mengadopsi kabinet kontrol independen dan dipasang di sisi kanan laboratorium.

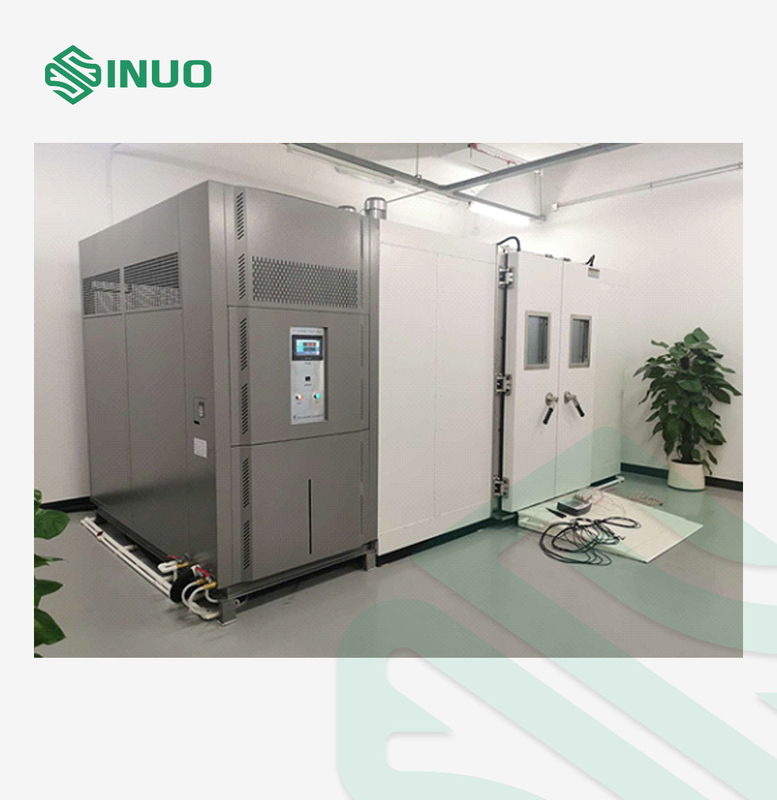

Peralatan tersebut mengadopsi tipe terpisah, dan unit pendingin serta kabinet kontrol listrik dipasang di sisi kanan peralatan.

Sambungan antara badan kotak dan unit mengadopsi kotak sambungan tahan ledakan dan pipa baja galvanis, dan proses penyambungan sesuai dengan standar nasional tahan ledakan yang relevan.

Dinding bagian dalam terbuat dariPelat baja tahan karat SUS304 1,2 mm, dan semua TIG yang tidak disegel terus dilas untuk memastikan tidak ada kebocoran setelah pengujian jangka panjang.

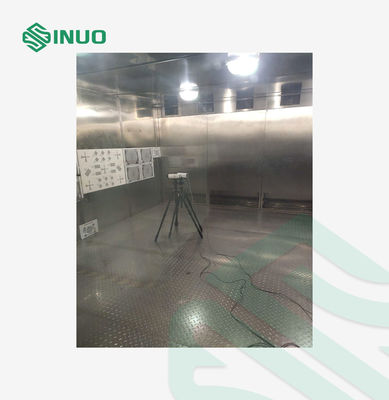

Pelat bawah adalah pelat anti selip berpola baja tahan karat dengan kapasitas menahan beban ≥300kg/m2 (beban seragam).

Bagian bawah kotak sebagian dirawat dan dipadatkan.Struktur bawah yang diperkuat.Kinerja insulasi termal lapisan insulasi termal lantai dan dinding kotak.Pelat atas konsisten, dan saluran drainase disediakan di bagian bawah.

Saluran udara terletak di belakang studio:

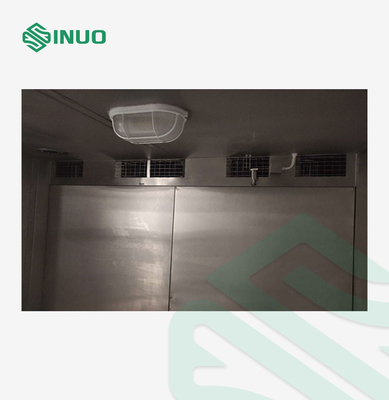

Motor tahan ledakan dipasang di bagian atas kotak, impeler kipas sentrifugal aluminium dipasang di bagian atas kotak uji, dan udara disuplai secara merata melalui saluran keluar udara volute untuk memenuhi persyaratan keseragaman suhu.

1. Siapkan 2 pintu terpisah, ukuran bukaan pintu (800+800) W×2000Hmm

2. Pintu disegel dengan strip penyegel karet silikon lembut tahan suhu tinggi dan rendah dua lapis

3. Engsel putar dapat memastikan sudut bukaan pintu ≥ 120 derajat

4. Tepi bagian dalam pintu diatur dengan sabuk pemanas suhu konstan, dan sistem kontrol secara otomatis menyalakan sabuk pemanas untuk mencairkan es sesuai dengan suhu studio.

Dua set jendela observasi visual (400×500mm) dipasang di gerbang.Kaca jendela observasi terbuat dari kaca isolasi multi-layer yang dilapisi dengan film pemanas listrik.Jendela observasi memiliki transmisi cahaya yang tinggi, efek insulasi panas yang baik, dan tidak ada kawat resistansi pada permukaan kaca.Pengamatan dan keuntungan lainnya, ketika suhu studio lebih rendah dari suhu sekitar, kontrol secara otomatis mengaktifkan fungsi penghilangan kabut pada jendela observasi.

1. Motor mengadopsi motor profesional: 0,75KW, 6 set IP55

2. Volute kipas terbuat dari aluminium untuk mencegah percikan api dari gesekan antara impeler dan volute;

3. Selubung dalam dan luar dilengkapi dengan saluran pembumian yang andal, dan permukaan peralatan disemprot dengan cat antistatis konduktif untuk memastikan tidak ada listrik statis yang terakumulasi pada permukaan selubung peralatan.

4. Sensor suhu (PT100) mengadopsi sensor tahan ledakan.

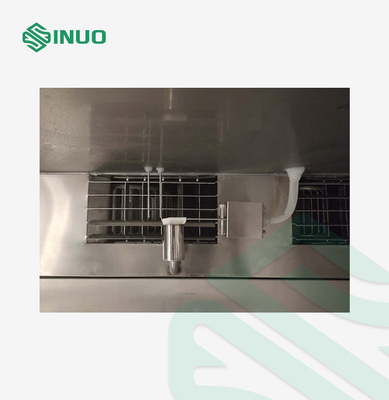

5. Alat pemanasnya adalah pemanas baja tahan karat tanpa api terbuka.

6. Pengkabelan peralatan listrik tahan ledakan memenuhi persyaratan tahan ledakan nasional.

7. Pasang pelindung suhu berlebih yang independen, yaitu instrumen pelindung suhu dua bagian, untuk mencegah bahaya suhu berlebih di ruang kerja.

1. Pemanas kawat pemanas paduan nikel-kromium

2. Mode kontrol pemanas: penyesuaian lebar pulsa periode sama non-kontak, SSR (solid state relay)

3. Daya pemanas: ≤12.0KW

Perangkat pengisian air otomatis diadopsi.Setelah menyambungkan air keran dengan pipa air berukuran 1/2", alat penyedia air tersebut merupakan merek terkenal internasional, yang secara otomatis dapat menyaring dan mendeionisasi air.

Aliran air demineralisasi: 10L/jam

Tekanan air: 0,1～0,25Mpa

Kesadahan air: ≤0,03mol/L (1,5mg/L, dihitung sebagai CaCO3) m, standar nasional untuk air pelembapan, untuk menyediakan air deionisasi yang diperlukan untuk bagian pelembapan peralatan

Refrigeran baru yang memenuhi persyaratan perlindungan lingkungan internasional:

1. Kelas suhu tinggi: R404A

2. Tingkat suhu rendah: R23

1. Konfigurasi utama sistem pendingin mengadopsi komponen impor dari Eropa dan Amerika Serikat.Untuk konfigurasi spesifik, lihat daftar konfigurasi utama peralatan;

2. Penukar panas pelat brazing baja tahan karat Danfoss digunakan sebagai kondensor evaporatif dari sistem pendingin kaskade, dengan perbedaan suhu perpindahan panas yang kecil, efisiensi pertukaran panas yang tinggi, dan tampilan yang kompak;

3. Untuk mencegah air yang telah dicairkan pada kompresor mengalir dengan bebas, dipasang baki penerima air di bawah kompresor, yang dikumpulkan dan dibuang secara terpusat;

4. Dilengkapi dengan pengukur tekanan untuk menampilkan tekanan sistem, yang memudahkan untuk pemeriksaan dan pemeliharaan sistem pendingin

Untuk mengurangi kebisingan di laboratorium, skema komprehensif pengurangan kebisingan internal unit dan penyerapan guncangan kompresor diadopsi.

1. Redaman kompresor

1.1 Pasang pegas penyerap goncangan dan bantalan karet di bagian bawah kompresor untuk mengurangi transmisi getaran kompresor ke rangka unit melalui alas;

1.2 Pipa hisap dan pembuangan kompresor menggunakan selang logam penyerap goncangan dari American Packless atau Italian Castel untuk mengurangi transmisi getaran melalui pipa.

1.3 Pipa proses kompresor mengadopsi tikungan penyerap goncangan dan fiksasi distal untuk menghindari resonansi

2. Knalpot di dalam unit;

Penutup unit ditempel dengan kapas penyerap suara.Karena bagian dalam unit memerlukan ventilasi dan pembuangan panas, untuk mengurangi transmisi kebisingan melalui udara, penyekat suara dengan kapas penyerap suara yang menyerap minyak dipasang di saluran masuk dan keluar udara untuk mengurangi transmisi gelombang suara ke ruangan. melalui lubang ventilasi.

1. Perangkat pemanas adalah pemanas lapis baja tahan ledakan

2. Relai solid-state digunakan untuk start-up zero-crossing non-kontak untuk menggerakkan pemanas agar bekerja, tanpa percikan kontak dan kebisingan, dan memiliki masa pakai yang lama.

Menggunakan pengontrol layar sentuh berwarna "Sanyuan" TEIM 2700 Korea, fitur utamanya adalah sebagai berikut:

1. Layar sentuh TFT true color 7 inci, antarmuka manusia-mesin dapat dipilih dalam bahasa Cina atau Inggris, dan metode pengoperasian menu memudahkan pengguna untuk menguasai metode pengoperasian peralatan;
2. Akurasi tampilan: suhu 0,1℃;waktu 0,1 menit
3. Dua metode pengujian dapat dipilih: suhu konstan (operasi manual) atau program (yaitu, operasi otomatis program yang telah ditetapkan)
4. Pengoperasian peralatan memiliki otomatisasi tingkat tinggi.Tetapkan suhu target atau prosedur pengoperasian peralatan yang telah ditetapkan.Setelah tombol pengoperasian diaktifkan, sistem dapat secara otomatis menentukan apakah akan membuka unit pendingin, pemanas, atau blower.Rekan kerja dapat secara otomatis menyesuaikan keluaran pemanasan tanpa operasi atau pemantauan pengguna yang berlebihan, kurva proses pengujian yang ideal dapat diperoleh.
5. Fungsi program berjalan yang telah ditetapkan memberi pengguna untuk mengatur 1000 kurva program, setiap kurva dapat diatur hingga 100 langkah, 6 kelompok siklus kecil, dan 10 program berbeda dapat dihubungkan, dan program dapat diambil dan disimpan untuk pengujian berikutnya.bisa ditelepon langsung.
6. Selama pengujian, parameter referensi penting seperti suhu target saat ini, suhu terukur, keluaran pemanasan, waktu berjalan, dan proses berjalan program dapat ditampilkan secara real time.
7. Itu dapat menyimpan kurva suhu dan data selama 600 hari.
8. Fungsi diagnosa mandiri yang salah, ketika peralatan gagal, maka secara otomatis akan alarm dan memutus catu daya.Rekan kerja akan menampilkan fenomena kesalahan dan deskripsi kesalahan sederhana pada pengontrol, dan pengguna dapat dengan mudah menemukan penyebabnya sesuai dengan kesalahannya.

1. Fungsi perekaman data USB:

2. Anda dapat langsung memasukkan disk U mana pun di file catatan riwayat, dan melakukan operasi seperti membaca dan menganalisis di komputer.

3. Fungsi perangkat lunak PC yang kuat, antarmuka Ethernet standar 10M/100M, akuisisi alamat IP otomatis, identifikasi jaringan, dan kontrol yang mudah.

3.1.Komputer tuan rumah:

Komputer host terhubung langsung ke kotak uji melalui kabel jaringan

3.2 LAN:

Beberapa komputer dan beberapa koneksi LAN area kontrol UMC1000

3.3 sinkronisasi jarak jauh SERVER WEB;

Pemantauan jarak jauh dapat dilakukan melalui tes INTERNET NET.

1. Keamanan personel

1.1 perlindungan kebocoran

2. Keamanan peralatan:

2.1 kehilangan fasa catu daya, kesalahan fasa, perlindungan ketidakstabilan tegangan;

2.2 Kontrol perlindungan pembatas arus loop

2.3 Perlindungan kelebihan beban motor kipas

2.4 Perlindungan kelebihan arus kompresor

2.5 perlindungan overheating kompresor

2.6 Perlindungan tekanan tinggi kompresor

2.7 perlindungan sirkuit pendek pemanas

2.8 Perlindungan kebocoran peralatan

2.9 Fungsi perlindungan suhu berlebih independen sekunder

Suhu: 5℃～35℃

Kelembaban relatif: ≤85

Tekanan atmosfer: 80-106 kPa

Tidak ada getaran kuat di sekitarnya;

Tidak ada sinar matahari langsung atau radiasi langsung dari sumber panas lainnya;

Tidak ada aliran udara yang kuat: ketika udara di sekitarnya perlu dipaksa mengalir, tidak ada aliran udara yang langsung dihembuskan ke dalam kotak;

Tidak ada medan elektromagnetik yang kuat di sekitarnya;

Tidak ada konsentrasi debu dan zat korosif yang tinggi di sekitarnya.

Tegangan dan frekuensi: AC380V±10%, 50Hz, tiga fase empat kabel + kabel ground pelindung

Resistansi pembumian dari kabel pembumian pelindung: Resistansi pembumian dari kawat pembumian pelindung kurang dari 4Ω
