IPX9 Sistem Uji Jet Air Suhu Tinggi Dan Tekanan SN4412C-F

IPX9 Sistem Uji Jet Air Suhu Tinggi Dan Tekanan SN4412C-F

Nama merek:	Sinuo
Nomor Model:	SN4412C-F
MOQ:	1
harga:	Customized
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	1 set/bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Sertifikasi:

Calibration Certificate (Cost Additional)

Memenuhi Standar:

IEC 60068 & IEC60529

Tingkat tes:

Kelas IPX9

Sampel Pengguna Maksimal:

1500 × 1000 × 500 mm

Suhu Air Jet:

RT ~ 80°C dapat diatur

Tekanan Jet:

8000～10000Kpa

Aliran Semprot:

1416L/menit

Jarak ke Sampel:

175 ± 25 mm

Waktu Semprot:

30S/m2

Kemasan rincian:

Kotak Kayu Lapis

Menyediakan kemampuan:

1 set/bulan

Menyoroti:

Sistem Uji Jet Air Suhu Tinggi

IPX9 Sistem Uji Jet Air

Deskripsi Produk

IPX9 Sistem pengujian jet air suhu dan tekanan tinggi SN4412C-F

Standar & Ketentuan yang Dipenuhi untukEV Charging Pile IPX9 Sistem Uji Jet Air Suhu Tinggi Dan Tekanan

IPX9 Ruang Hujan Terbuka SN4412C-F sesuai dengan persyaratan standar IEC 60068: 2022, IEC60529:2020 dll.

Parameter teknis untukEV Charging Pile IPX9 Sistem Uji Jet Air Suhu Tinggi Dan Tekanan

Parameter teknis utama
Dimensi Kerangka Dalam	kedalaman 2000 × lebar 2500 × tinggi 4000mm
Dimensi Kerangka Luar	Sekitar. kedalaman 2500 × lebar 45.000 × tinggi 4500mm (rumah kaca, tangki drainase dan pengguna teknik tanah menangani oleh pengguna).
Sampel Pengguna Maksimal	kedalaman 1500 × lebar 1000 × tinggi 500 mm, berat sampel: 650KG.
Sistem Semprot	Ini terdiri dari pompa air tekanan tinggi dan suhu tinggi Italia, tekanan tinggi dan suhu tinggi tekanan air meter,katup solenoid tekanan tinggi dan suhu tinggi dan pipa hidrolik tekanan tinggi dan suhu tinggi.
Suhu Air Jet	RT ~ 80°C dapat diatur (RT adalah suhu lingkungan)
Sudut injeksi	Semprotan dapat menutupi seluruh permukaan sampel, dan sudut semprotan tegak lurus ke permukaan sampel.
Tekanan Jet	8000~10000Kpa
Aliran Semprot	1416L/menit
Jarak dari Nozzle ke Sampel	175 ± 25 mm
Waktu penyemprotan	30S/m2 (bisa dikonfigurasi)
Jalankan Kontrol Waktu	1s ~ 9999h59min59s (bisa disesuaikan)
Permukaan penerima	Bagian atas dan sisi produk
Pengukur Tekanan Jet Air	Tekanan semprotan air dapat ditampilkan
Sistem kontrol	Perusahaan secara independen mengembangkan sistem kontrol layar sentuh
Tangki Pemanas (Inkubator)	satu
Sampel Beban Mobil	650kg
Jumlah Kepala Sprinkler	2 PC, satu dipasang di bagian atas permukaan atas sampel semprot; satu dipasang di sisi sampel jet di sekitar pesawat;

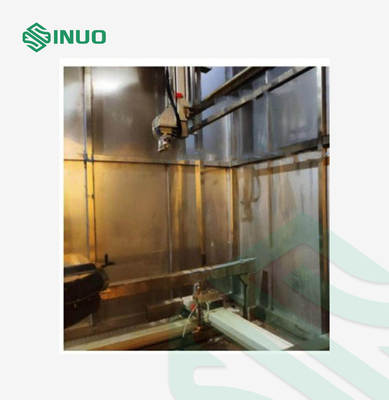

Jalur Jet	Berdasarkan prinsip berjalan lintasan berbentuk S, motor servo empat arah digunakan untuk merancang lengan robot untuk menyemprotkan air di lima sisi.Waktu penyemprotan 60S per M2 meter adalah waktu uji referensi dasar, dan waktu penyelesaian seluruh lintasan dapat diatur, yang dapat diatur antara 150-300S (5 m2).Sistem robot secara otomatis menyelesaikan lintasan tes untuk pengujian teraturSetelah tes, lengan kembali ke titik awal dari perangkat suara dan cahaya prompt.
Pengaturan Sampel	1 Menggunakan forklift untuk memuat dan melepaskan sampel, pelanggan forklift (pemasok untuk memberikan spesifikasi), 2 menggunakan truk untuk mengangkat sampel untuk bergerak ke pintu peralatan,dan kemudian meminta truk sampel manual untuk mendorong ke ruang ujiSetelah menutup pintu, sistem meminta Anda untuk melakukan tes formal.
Sistem Air Murni	Memberikan peralatan air murni 50L / H untuk menyediakan air untuk pemanasan, menyemprotkan air daur ulang.
Sumber Daya	AC380V tiga fase lima kabel, daya 50Hz: sekitar 100KW (tanpa beban); Buat switch udara 120A secara terpisah, switch udara harus memiliki terminal kabel, dan saluran listrik harus ≥50 persegi.
Air tidak beredar di sistem	1) Sumber air tidak dapat didaur ulang (karena sumber air kotor setelah tes baterai, disarankan untuk membuang air yang digunakan ke tangki limbah). 2) Jika pengguna mempertimbangkan daur ulang air, silakan membuat kolam pengembalian dan kolam bersih sebelumnya; 3) Pengguna pipa dipersiapkan sebelumnya; 4) Ukuran tangki air: kedalaman 2000 × lebar 1000 × tinggi 1000mm.
Bahan struktural
Nozzle	304 pipa hidrolik stainless steel
Cisterna	304 stainless steel
Aksesoris kontrol listrik	Merek terkenal internasional seperti Schneider dan Omron dipilih

Keuntungan Teknisuntuk EV Charging Pile IPX9 Sistem Uji Jet Air Suhu Tinggi Dan Tekanan

Sistem pemanas

Kabel pemanas yang digunakan dalam frekuensi tinggi sangat penting dalam sistem ini, pilihan material yang tidak tepat dari pipa pemanas, umur layanan yang singkat, mudah untuk menghasilkan corong fenomena sirkuit pendek,untuk pengguna dengan persyaratan yang tinggi sangat tidak nyaman dan tertekanUntuk tujuan ini, perusahaan telah mengembangkan jenis baru terbaru keramik rak pemanas, bahan keramik tahan suhu tinggi,isolasi yang baik, tidak akan menghasilkan kebocoran fenomena sirkuit pendek, tengah melalui kabel pemanas impor Jerman, diameter kawat tebal, ketahanan suhu tinggi, ketahanan pembakaran kering.Tabung kaca kuarsa dimasukkan di tengah kabel pemanas, dan fungsinya yang penting adalah untuk mencegah kawat pemanas dari membakar merah, lembut dan jatuh,dan menghasilkan kabel pemanas dan kotak dalam kontak logam mengakibatkan sirkuit pendek dan fenomena kesalahan lainnyaTeknologi ini adalah yang pertama di China.

(pipa pemanas tangki)

IPX9 Sistem Uji Jet Air Suhu Tinggi Dan Tekanan SN4412C-F 0

Pompa air suhu tinggi dan tekanan tinggi yang diimpor dari Italia

IPX9 Sistem Uji Jet Air Suhu Tinggi Dan Tekanan SN4412C-F 1

Suhu Tinggi dan Tekanan Tinggi Electronic Flowmeter

IPX9 Sistem Uji Jet Air Suhu Tinggi Dan Tekanan SN4412C-F 2

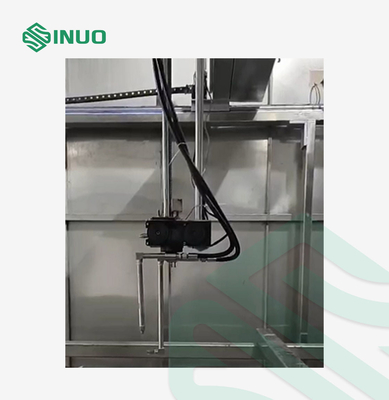

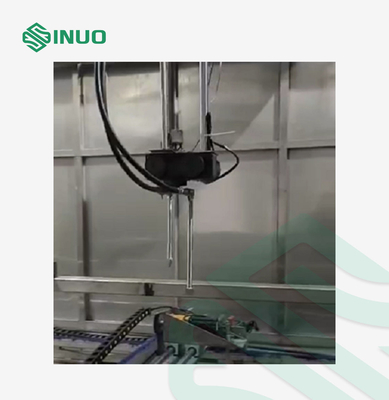

Nozzle dan pemegang sampel

IPX9 Sistem Uji Jet Air Suhu Tinggi Dan Tekanan SN4412C-F 3

Sensor Kalibrasi Tekanan Air

IPX9 Sistem Uji Jet Air Suhu Tinggi Dan Tekanan SN4412C-F 4

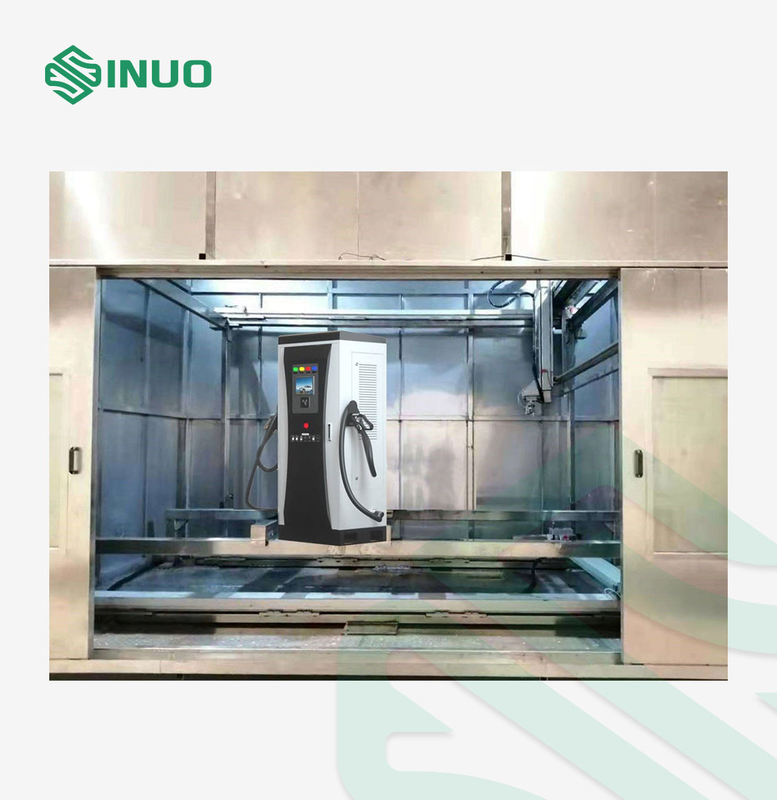

Fotountuk EV Charging Pile IPX9 Sistem Uji Jet Air Suhu Tinggi Dan Tekanan

IPX9 Sistem Uji Jet Air Suhu Tinggi Dan Tekanan SN4412C-F 5
