Deskripsi Produk

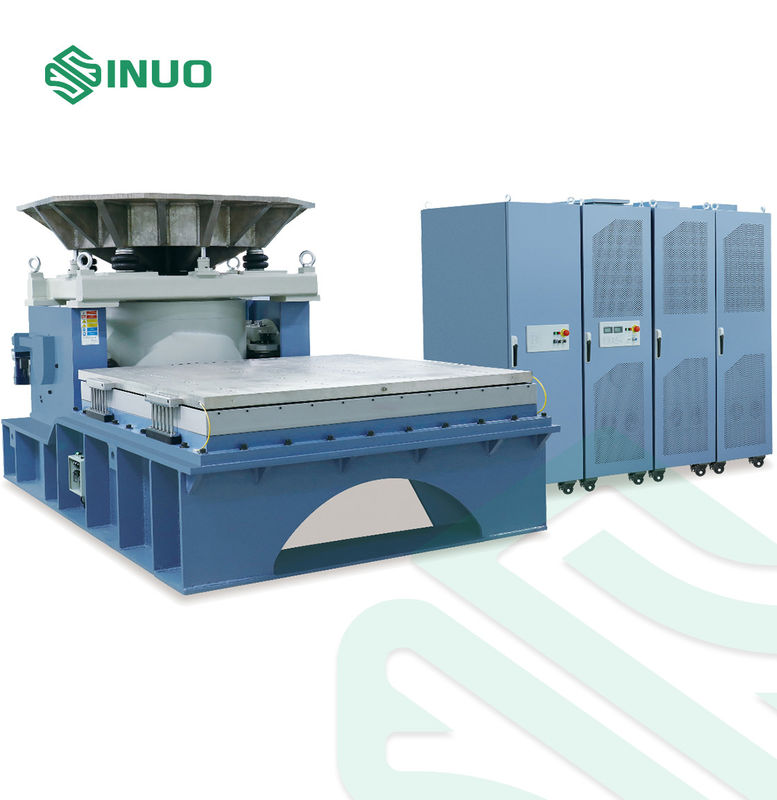

Mesin Uji Getaran Elektromagnetik Berpendingin Air MIL-STD810G



Ikhtisar Peralatan

---



Pengujian getaran adalah tindakan mengagetkan atau mengejutkan suatu komponen atau perangkat untuk melihat bagaimana reaksinya di lingkungan nyata.Rentang penerapan uji getaran sangat luas, mulai dari produk industri seperti papan sirkuit, pesawat terbang, kapal, roket, rudal, mobil, dan peralatan rumah tangga.



Laberton dapat memberi Anda keseluruhan skema eksitasi dan pengujian, dan membuktikan kualitas produk untuk Anda sesuai dengan standar nasional dan internasional, seperti GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC dan ASTM.



Rumus pemilihan mesin getaran dan diagram struktur pembangkit getaran

Kondisi pengujian yang disediakan oleh perusahaan pelanggan;

Jenis pengujian: Sapuan sinus;Acak;Kejutan Klasik;

Rentang respons frekuensi: 1-2700Hz

Rumus: A(g)=(2πf)2Dcm/980≒A=0,002DmmF²

D=A/0,002F²F=M(kg) ×A(g)



Parameter teknik

---



Parameter generator eksitasi elektromagnetik E90T45
Kekuatan Eksitasi Sinusoidal Maksimum		puncak 9000Kg.f
Kekuatan Menarik Acak Maksimum		9000Kg.f rms
Kekuatan Eksitasi Dampak Maksimum		Puncak 18000Kg.f
Rentang frekuensi		1～2700Hz
Perpindahan Maksimum		76mm hal
Kecepatan maksimum		2m/s
Akselerasi Maksimum		120G(1176 m/dtk2)
Hubungan beban dan percepatan maksimum: F=MA
5G(49m/dtk2)	10G(98m/dtk2)		20G(196m/dtk2)	30G(294m/dtk2)
2295kg	1095kg		495kg	295kg
Frekuensi Resonansi Orde Pertama		2200Hz±5%
Muatan maksimum:		1200kg
Frekuensi isolasi getaran:		3Hz
Diameter kumparan bergerak:		Ф450 mm
Berat koil bergerak:		90kg
Kebocoran fluks		＜10gauss
Momen eksentrik yang diperbolehkan		＞1000N.m
Ukuran peralatan		1700mm×1360mm×1540mm (tidak termasuk meja ekspansi vertikal)
Berat peralatan		5900kg
Penguat daya peralihan digital LA-100
Daya keluaran		100KVA
Tegangan keluaran		110Vrms
Arus keluaran		1000Lengan
SNR		≥65dB
Ukuran penguat		3300mm×810mm×2170mm
Berat penguat		3700kg
Sistem perlindungan servo
Fungsi		Ia memiliki: tegangan lebih jaringan listrik, tegangan kurang jaringan, kesalahan logika, perlindungan modul daya, suhu modul daya, arus lebih keluaran, tegangan lebih keluaran, catu daya penggerak, perpindahan platform, suhu platform, interlocking eksternal, dan sirkuit perlindungan lainnya.Ketika terjadi kegagalan, output akan dimatikan, dan suara serta lampu akan berbunyi secara bersamaan.
Pengontrol getaran digital VCS-4
Konfigurasi perangkat keras		4 saluran masukan simultan, 1 saluran keluaran
Modul fungsi kontrol		Sinus, acak, guncangan khas, pencarian resonansi, dan diam
Kontrol komputer		Komputer merek asli dengan monitor LCD
Perangkat lunak		Operasi Cina/Inggris, analisis domain waktu dan domain frekuensi, sumber sinyal, analisis sapuan frekuensi sinus, dll.Secara otomatis dapat menghasilkan laporan pengujian WORD, menampilkan, menyimpan, mengatur parameter pengujian dan menganalisis fungsi sinyal dan data.
Akselerator sistem		Rentang frekuensi: 1—12000Hz Sensitivitas: 50mv/g Kisaran suhu: -24 - 250°C
Tabel ekstensi vertikal VT120
Bahan		Paduan magnesium, permukaan mengeras
Ukuran meja		1200×1200mm
Memperbaiki lubang		M12 distribusi persegi panjang lengan sekrup baja tahan karat 100mm * 100mm, tahan lama dan tahan aus
Frekuensi penggunaan batas atas		Sinus 500 Hz, Acak 1500 Hz
Berat		Sekitar 165Kg
Meja geser film minyak horizontal HB120
Bahan		Paduan magnesium, permukaan mengeras
Ukuran meja		1200×1200mm
Memperbaiki lubang		M12 distribusi persegi panjang lengan sekrup baja tahan karat 100mm * 100mm, tahan lama dan tahan aus
Frekuensi penggunaan batas atas		Sinus 2000 Hz, Acak 2000 Hz
Berat		170Kg (tanpa konektor)
Unit pendingin air WCU
kapasitas pertukaran panas		Menara air pendingin 100KW 15T
Aliran/tekanan air sirkulasi luar		200L/menit 0,25-0,4Mpa
Kebutuhan air suling		Kesadahan air 30ppm, PH7-8, konduktivitas 1us/cm
Antarmuka pipa air sirkulasi luar		1-1/4"atau DN32
Dimensi (P×L×T)		610mm×900mm×2000mm
Berat		380kg
Persyaratan elektrik
Sumber Daya listrik		3 fase 5 kabel 380V/50Hz 162 KW
Udara terkompresi		0,6Mpa
Resistensi tanah		≤4Ω

Pengenalan teknologi dan fungsi Produk

---

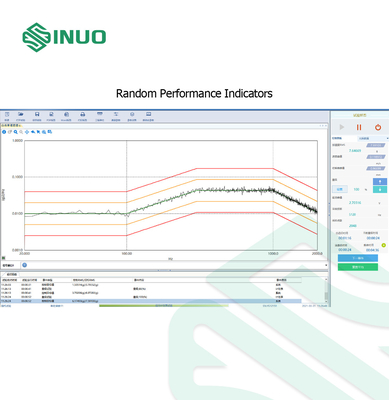

Indikator Kinerja Acak

---



Fungsi kontrol acak VCS5X menyediakan kontrol getaran acak yang cepat dan tepat.Algoritme kontrol adaptif berdasarkan fungsi transfer dapat dengan cepat merespons nonlinier sistem, titik getaran resonansi, dan perubahan beban dinamis, sehingga sangat meningkatkan akurasi kontrolnya dan memperoleh waktu loop yang cepat.



Metode kontrol

Metode Pemerataan: Fungsi Transfer

Lingkaran kontrol: Kontrol adaptif berdasarkan pembaruan fungsi transfer, yang dapat dengan cepat merespons perubahan nonlinier sistem, titik getaran resonansi, dan beban dinamis

kinerja kontrol

Rentang dinamis: 90dB

Akurasi kontrol: ±1dB

Waktu loop tertutup: nilai tipikal 100mS

sinyal berkendara

Sinyal acak Gaussian berkelanjutan.

Parameter kontrol

Rentang frekuensi: dari 0 hingga 145 Hz, 250 Hz, 290 Hz, 500 Hz, 585 Hz, 1000 Hz, 1170 Hz, 2000 Hz, 2340 Hz, 4000 Hz, 4680 Hz

Resolusi: 100, 200, 400, 800, 1600, 3200, 6400 garis spektrum

Strategi pengendalian: kontrol saluran tunggal, kontrol tertimbang, nilai maksimum, nilai minimum

Jumlah derajat kebebasan (DOF): 12~3160

Koefisien kliping (geser sigma): 2~100

Tingkat penumpukan: Tidak ada, 50%, 75%

Spektrum sasaran

Titik persilangan: ditentukan oleh besaran atau kemiringannya, jumlah titik persilangan tidak dibatasi

Perhitungan titik crossover: Secara otomatis menghitung nilai frekuensi crossover setiap segmen.

Spektrum Toleransi: Tentukan garis alarm dan garis interupsi dalam dB atau % relatif terhadap spektrum target

Pemeriksaan validitas: Secara otomatis memeriksa validitas titik persimpangan yang ditentukan

Batas toleransi RMS: dihitung secara otomatis berdasarkan spektrum toleransi atau diatur secara manual oleh pengguna.

Perhitungan RMS: Perhitungan otomatis nilai RMS perpindahan, kecepatan dan percepatan serta perkiraan nilai puncak.

Penyesuaian RMS: Sesuaikan nilai RMS secara manual atau dengan mengatur konversi desibel.

Jenis akselerasi: logaritmik, dB

Unit Teknik: Imperial, Metrik

Tampilan: Secara otomatis menampilkan spektrum referensi dengan batas toleransi yang diatur sesuai spektrum referensi.

Pra-tes

Tingkat pra-tes: 0,1~100%

Kecepatan awal: cepat, lambat

Penggerak Awal: Tegangan Mulai Awal yang Ditentukan Pengguna

Batas penggerak maksimum: Tegangan penggerak maksimum yang ditentukan pengguna untuk pra-tes

Rencana uji coba

Peristiwa Uji: Besaran dan Waktu Proses Dinamis

Pemeriksaan interupsi: mati, hidup

Loop kontrol: loop terbuka, loop tertutup

Simpan hasil: bitmap layar, panel aktif, semua panel, secara otomatis menyimpan konten yang ditentukan

Hasilkan laporan pengujian: laporan sederhana, laporan lengkap

Jeda eksperimen: atur waktu jeda

Loop: mengatur awal dan akhir loop serta jumlah loop

Jalankan urutan pengujian: beralih dan menjalankan beberapa pengujian secara berurutan

Keamanan

Pemeriksaan gangguan saluran: Secara otomatis memeriksa jumlah saluran yang di luar toleransi dan membandingkannya dengan nilai yang diizinkan, tingkat gangguan saluran adalah 0~1

Batas nilai efektif: Periksa apakah nilai efektif pengendalian melebihi batas maksimum dan minimum yang ditetapkan

Pembatalan manual: Pengguna dapat menghentikan pengujian dengan menekan tombol "Stop" pada panel kontrol dan tombol "ABORT" pada panel depan kotak kontrol.

Jalankan: Cara tercepat adalah dengan menekan "BATALKAN" untuk menghentikan pengujian yang dijalankan langsung oleh perangkat keras.

Nilai batas tabel getaran: percepatan maksimum, kecepatan, perpindahan.

Pra-pengujian: Gunakan sinyal skala kecil untuk memeriksa loop kontrol sistem dan kinerja sistem, menguji fungsi transfer sistem, dll.

Pengujian: Deteksi loop terbuka otomatis berkelanjutan, inspeksi kelebihan beban, alarm, inspeksi pita toleransi interupsi, inspeksi batas interupsi RMS, memulai, menghentikan, dan mengubah besaran pada kecepatan yang ditentukan oleh pengguna, menggerakkan batas sinyal.

Spektrum target mengambang: Ketika besarnya berubah, spektrum target, alarm, dan toleransi interupsi mengikuti perubahan besaran saat ini, dan secara otomatis memeriksa jumlah garis di luar toleransi dalam pengujian besaran saat ini

Sensitivitas loop terbuka: tidak sensitif, normal, sensitif.

Operasi manual selama pengujian

Jalankan tindakan terbuka: menghentikan atau memulai pengujian, menjeda atau melanjutkan pengujian

Penyesuaian level: menambah atau mengurangi level secara manual, atau mengatur level secara langsung

Run jump: melompat secara manual ke acara berikutnya dalam jadwal

Jalankan operasi kontrol: valid atau tidak valid untuk deteksi interupsi, kontrol loop terbuka atau loop tertutup

Operasi tampilan: menambah/menghapus kursor, menambah/menghapus jendela, mengubah konten atau antarmuka tampilan, dll.

Laporan pengujian: menghasilkan laporan pengujian WORD/PDF

Kursor Puncak/Lembah: Deteksi dan penandaan puncak/lembah otomatis

Kursor biasa: kursor tunggal, kursor ganda, baca X, Y dari posisi yang ditunjuk oleh kursor

Kursor harmonik: menandai harmonik

Tampilan status daring

Parameter utama: besaran arus, nilai puncak tegangan penggerak, akselerasi target, kecepatan, nilai perpindahan dan nilai RMS akselerasi terkontrol

Waktu: total waktu berjalan, waktu skala penuh, waktu skala saat ini, waktu yang tersisa

Status saat ini: jeda, pra-tes, uji coba, alarm dan gangguan tes, dll.

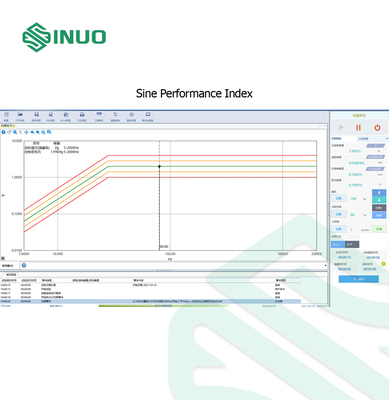

Indeks Kinerja Sinus

---



Sistem kontrol sinus VCS melakukan sapuan frekuensi sinus yang efektif dan kontrol frekuensi tetap dengan menghasilkan gelombang sinus sapuan kontinu 1Hz hingga 10.000Hz.Sinyal penggerak menghasilkan sapuan analog yang sebenarnya.Algoritme kontrol adaptif berdasarkan pembaruan amplitudo sinyal sinusoidal dapat dengan cepat merespons perubahan sistem, serta memiliki presisi kontrol dan rentang dinamis kontrol yang tinggi.



Metode kontrol

Metode pemerataan: fungsi transfer

Lingkaran kontrol: kontrol adaptif berdasarkan pembaruan amplitudo sinyal sinusoidal, yang dapat dengan cepat merespons perubahan nonlinier sistem, titik getaran resonansi, dan beban dinamis

Kontrol kinerja

Rentang dinamis: 110dB

Waktu loop tertutup: 10 ms

Sinyal penggerak: memberikan sinyal sinus menyapu kualitas analog

Distorsi bentuk gelombang: <0,3%

Rasio signal-to-noise lebih besar dari 100 dB

Resolusi frekuensi: 0,01%

Parameter kontrol

Strategi pengendalian: kontrol saluran tunggal, kontrol tertimbang, nilai maksimum, nilai minimum

Mode operasi: manual, otomatis

Bandwidth filter proporsional: bandwidth proporsional, bandwidth tetap

Sensor perpindahan - filter lolos rendah: 0,1~18750Hz

Resolusi domain waktu: ≥10ms

Tingkat awal: 1~120dB

Frekuensi sapuan linier: 0,01~6000Hz/menit

Frekuensi sapuan logaritmik: 0,01~100 Okt/menit,

Rentang frekuensi: 1Hz~10000Hz

Parameter sapuan

Mode sapuan frekuensi: linier, logaritmik

Durasi sapuan: frekuensi sapuan kali, waktu

Tingkat sapuan: Tingkat sapuan dapat diatur untuk setiap peristiwa sapuan

Arah awal: atas, bawah

Pengaturan frekuensi: frekuensi batas bawah, frekuensi batas bawah, frekuensi mulai

Parameter penduduk

Frekuensi: mengatur frekuensi tinggal

Durasi: jumlah sapuan, waktu

Spektrum sasaran

Resolusi: maksimum 4096 poin

Titik persilangan: ditentukan oleh besaran atau kemiringannya, jumlah titik persilangan tidak dibatasi

Besaran: percepatan, kecepatan, perpindahan

Kemiringan: percepatan konstan, kecepatan konstan, perpindahan konstan

Spektrum Toleransi: Tentukan garis alarm dan garis interupsi dalam dB atau % relatif terhadap spektrum target

Pemeriksaan validitas: Secara otomatis memeriksa validitas titik persimpangan yang ditentukan

Perhitungan puncak: secara otomatis menghitung nilai puncak perpindahan, kecepatan dan percepatan.

Unit Teknik: Imperial, Metrik

Tampilan: Secara otomatis menampilkan spektrum referensi dengan batas toleransi yang diatur sesuai spektrum referensi.

Perhitungan titik crossover: Secara otomatis menghitung nilai frekuensi crossover setiap segmen.

Jenis akselerasi: logaritmik, dB

Mulai tes

Kecepatan awal: cepat, lambat

Penggerak Awal: Tegangan Mulai Awal yang Ditentukan Pengguna

Batas Penggerak Maksimum: Meningkatnya tegangan penggerak maksimum untuk pengujian yang ditentukan pengguna

Rencana uji coba

Acara uji: menyapu, diam, melangkah

Pemeriksaan interupsi: mati, hidup

Loop kontrol: loop terbuka, loop tertutup

Loop: mengatur awal dan akhir loop serta jumlah loop

Jeda eksperimen: atur waktu jeda

Simpan hasil: bitmap layar, panel aktif, semua panel, secara otomatis menyimpan konten yang ditentukan

Hasilkan laporan pengujian: laporan sederhana, laporan lengkap

Jalankan urutan pengujian: beralih dan menjalankan beberapa pengujian secara berurutan

Operasi manual selama pengujian

Jalankan tindakan terbuka: menghentikan atau memulai pengujian, menjeda atau melanjutkan pengujian

Penyesuaian level: menambah atau mengurangi level dengan langkah manual, dan Anda juga dapat mengatur level secara langsung

Kontrol sapuan frekuensi: ubah frekuensi, tambah/turunkan frekuensi, ubah arah sapuan, pengaturan frekuensi manual

Arah sapuan: mengubah arah sapuan

Run Jump: Transfer secara manual ke acara berikutnya dalam jadwal, transfer secara manual ke jadwal berikutnya

Jalankan operasi kontrol: valid atau tidak valid untuk deteksi interupsi, kontrol loop terbuka atau loop tertutup

Operasi tampilan: menambah/menghapus kursor, menambah/menghapus jendela, mengubah konten tampilan atau laporan antarmuka, dll.

Laporan pengujian: menghasilkan laporan pengujian WORD/PDF

Tampilan status daring

Parameter utama: besaran arus, nilai puncak tegangan penggerak, target dan amplitudo akselerasi yang dikontrol

Waktu: total waktu berjalan, waktu berjalan skala penuh, waktu skala saat ini, waktu yang tersisa

Status saat ini: jeda, pra-tes, uji coba, alarm dan gangguan tes, dll.

keamanan

Interupsi manual: Pengguna dapat menghentikan pengujian yang dijalankan melalui tombol "Stop" pada panel kontrol dan tombol "ABORT" pada panel depan kotak kontrol.Cara tercepat adalah dengan menekan "BATALKAN" untuk langsung menghentikan pengujian yang dijalankan melalui perangkat keras.

Nilai batas tabel getaran: percepatan maksimum, kecepatan, perpindahan.

Pengujian: Deteksi loop terbuka otomatis terus menerus, inspeksi beban berlebih, alarm, inspeksi pita toleransi interupsi, mulai, hentikan, dan ubah besaran pada kecepatan yang ditentukan oleh pengguna, batas sinyal penggerak.

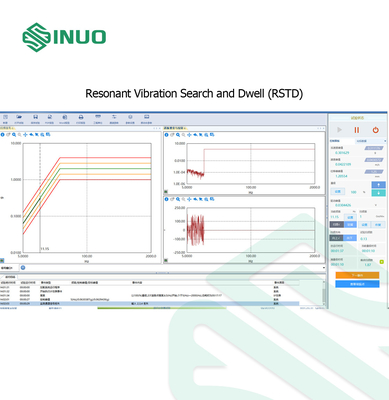

Pencarian dan Tinggal Getaran Resonansi (RSTD)

---



Pencarian Getaran Resonansi VCS dan Dwell menyediakan fungsi pencarian resonansi dan Dwell.Algoritma pelacakan unik dari sistem dapat dengan cepat dan akurat melacak frekuensi getaran resonansi.Pencarian dan tinggal getaran harmonik mencakup semua indeks kontrol sinusoidal, dan juga mencakup indeks berikut.

Pencarian resonansi

Fungsi transfer: sepasang saluran masukan, atau pengujian antara saluran masukan dan saluran kontrol

Rentang pencarian: frekuensi mulai dan berhenti yang dapat dipilih pengguna dalam rentang frekuensi yang ditentukan oleh spektrum referensi

Kecepatan sapuan: kecepatan pemindaian default, kecepatan pemindaian khusus yang ditentukan pengguna

Kriteria deteksi: identifikasi resonansi berdasarkan nilai q, amplitudo fungsi transfer, atau keduanya

Tinggal

Mode uji: dua mode: 1) tetap saat pencarian resonansi;2) setelah menyelesaikan pencarian, tetap sesuai dengan daftar menginap, mode ini memungkinkan pengguna untuk mengubah daftar menginap

Mode diam: diam frekuensi tetap, pelacakan diam

Waktu tinggal frekuensi tetap: waktu, jumlah siklus;atau laju penyimpangan amplitudo

Melacak kriteria tempat tinggal: mencapai waktu atau jumlah siklus yang ditentukan;offset frekuensi getaran resonansi (frekuensi hz atau persentase);tingkat deviasi amplitudo resonansi (total offset atau offset dalam jangka waktu tertentu)

Rencana uji coba

Pencarian resonansi: menentukan dan menjalankan peristiwa pencarian resonansi

Tempat tinggal resonansi: menentukan dan melaksanakan peristiwa tempat tinggal, sesuai dengan pencarian getaran harmonik

Pencarian tinggal: jalankan tinggal segera setelah mencari titik getaran resonansi

Tampilan sinyal

Catatan pencarian: pencarian getaran harmonis yang sama dan catatan operasi terkait

Daftar diam: daftar semua titik frekuensi tetap dan amplitudo, fase, nilai q yang sesuai, dll.

Grafik amplitudo: amplitudo fungsi transfer vs. kurva variasi frekuensi

Diagram fase: kurva fungsi transfer fase versus frekuensi

Keamanan

Interupsi manual: Pengguna dapat menghentikan pengujian yang dijalankan melalui tombol "Stop" pada panel kontrol dan tombol "ABORT" pada panel depan kotak kontrol.Cara tercepat adalah dengan menekan "BATALKAN" untuk langsung menghentikan pengujian yang dijalankan melalui perangkat keras.

Nilai batas tabel getaran: percepatan maksimum, kecepatan, perpindahan.

Pengujian: Deteksi loop terbuka otomatis terus menerus, inspeksi beban berlebih, alarm, inspeksi pita toleransi interupsi, mulai, hentikan, dan ubah besaran pada kecepatan yang ditentukan oleh pengguna, batas sinyal penggerak.

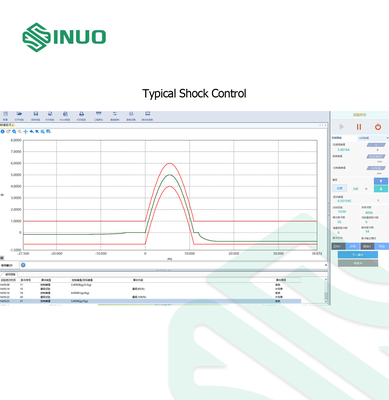

Kontrol Kejutan Khas

---



Kontrol guncangan tipikal menyediakan fungsi uji guncangan dari bentuk gelombang kejut klasik, mengadopsi algoritma kontrol adaptif berdasarkan fungsi transfer, dapat dengan cepat merespons nonlinier sistem dan perubahan beban dinamis, dan memiliki kemampuan beradaptasi sistem yang kuat dan tinggi kontrol presisi.





Metode kontrol

Metode pemerataan: fungsi transfer

Lingkaran kontrol: kontrol adaptif berdasarkan pembaruan fungsi transfer, yang dapat dengan cepat merespons ketidaklinieran sistem dan perubahan beban dinamis

Kontrol kinerja

Rentang dinamis: 90dB

Definisi pulsa

Jenis pulsa: setengah sinus, gigi gergaji puncak depan, gigi gergaji puncak belakang, segitiga, persegi panjang, trapesium, haversine.

Durasi pulsa: 0,5~3000ms

Amplitudo pulsa: pengguna dapat memasukkan amplitudo pulsa sesuai kebutuhan

Rentang frekuensi: 0~18750Hz

Satuan: imperial, metrik

Kompensasi pulsa

Metode kompensasi: kompensasi pulsa depan dan belakang, kompensasi pulsa depan, kompensasi pulsa pasca

Bentuk gelombang kompensasi: setengah sinus, persegi panjang, harmonik persegi panjang

Amplitudo pra-pulsa: 1~100%

Setelah amplitudo pulsa: 1~100%

Toleransi

Tipe: MIL-STD810G, IEC60068227, GJB150A, standar ISO, batas kontrol interupsi yang ditentukan pengguna.

Parameter kontrol

Mode operasi: manual, otomatis

Saluran kontrol: kontrol saluran tunggal, kontrol tertimbang

Interval Pulsa: Menentukan interval waktu antara dua pulsa

Rata-rata: 1~10

Pra-tes

Tingkat pra-tes: 0,1~100%

Kecepatan awal: cepat, lambat

Penggerak Awal: Tegangan Mulai Awal yang Ditentukan Pengguna

Batas penggerak maksimum: Tegangan penggerak maksimum yang ditentukan pengguna untuk pra-tes

Rencana Uji Jalankan

Peristiwa pengujian: besaran dan jumlah pulsa

Pemeriksaan interupsi: mati, hidup

Loop kontrol: loop terbuka, loop tertutup

Simpan hasil: bitmap layar, panel aktif, semua panel, secara otomatis menyimpan konten yang ditentukan

Hasilkan laporan pengujian: laporan sederhana, laporan lengkap

Jeda eksperimen: atur waktu jeda

Loop: mengatur awal dan akhir loop serta jumlah loop

Polaritas pulsa: maju, mundur

Keamanan

Deteksi loop terbuka: deteksi otomatis loop terbuka loop kontrol

Sinyal input: loop terbuka saluran input, pemeriksaan kelebihan beban

Pemeriksaan gangguan saluran: Secara otomatis memeriksa jumlah saluran yang di luar toleransi dan membandingkannya dengan nilai yang diizinkan, tingkat gangguan saluran adalah 0~1

Toleransi: MIL-STD810 (standar militer AS), standar ISO, batas kontrol interupsi yang ditentukan pengguna.

Tombol interupsi: pengujian interupsi dijalankan langsung melalui perangkat keras

Batas Pengocok: Akselerasi Maksimum, Kecepatan, Perpindahan

Batas sinyal penggerak: membatasi nilai puncak sinyal penggerak

Sensitivitas loop terbuka: tidak sensitif, normal, sensitif.

Operasi manual selama pengujian

Jalankan tindakan terbuka: menghentikan atau memulai pengujian, menjeda atau melanjutkan pengujian

Penyesuaian besaran: langkah manual untuk menambah atau mengurangi besaran, langsung mengatur besarannya

Run Jump: Menyesuaikan secara manual dengan acara berikutnya dalam jadwal

Jalankan operasi kontrol: valid atau tidak valid untuk deteksi interupsi, kontrol loop terbuka atau loop tertutup

Operasi tampilan: menambah/menghapus kursor, menambah/menghapus jendela, mengubah konten tampilan atau laporan antarmuka, dll.

Laporan pengujian: menghasilkan laporan pengujian WORD/PDF

Pulsa kejut: keluaran pulsa kejut secara manual, ubah polaritas pulsa

Tampilan status daring

Parameter utama: besaran arus, nilai puncak tegangan penggerak, nilai puncak akselerasi target dan terkontrol serta nilai RMS

Waktu: jumlah pulsa keluaran, jumlah pulsa yang tersisa, jumlah pulsa level saat ini, jumlah pulsa level penuh

Status saat ini: jeda, pra-tes, uji coba, alarm dan gangguan tes, dll.
