Sistem Uji Komprehensif Kedap Air Kendaraan Listrik IPX1-8

Sistem Uji Komprehensif Kedap Air Kendaraan Listrik IPX1-8

Standar & Klausul yang Dipatuhi

IEC 62196-1Ed.4CDV:2020 pasal 20.2.

IEC60598-1:2014 Luminaries-Part1: Persyaratan dan pengujian umum

IEC60529:2013 Derajat perlindungan yang diberikan oleh enklosur (kode IP) IPX1, IPX2, IPX3, IPX4, IPX5, IPX6, IPX7 dan IPX8.

Parameter teknik

Ikhtisar Peralatan

Sampel dan Batasan: Produk listrik dan elektronik, suku cadang mobil dan sepeda motor, produk komunikasi, peralatan rumah tangga, lampu luar ruangan dan perangkat sinyal, dll.

Tujuan pengujian: Untuk menguji apakah produk elektronik dan listrik, mobil, suku cadang sepeda motor, peralatan rumah tangga, segel dan lampu dapat menjamin kinerja peralatan dan komponen yang baik di lingkungan tetesan, penuangan, penyemprotan, kedalaman jangka pendek atau jangka panjang. perendaman air.Tujuannya adalah untuk memverifikasi kinerja perlindungan cangkang produk di tingkat IPX1, IPX2, IPX3, IPX4, IPX5, IPX6, IPX7 dan IPX8 dari tetesan air, penyemprotan air, penyemprotan air atau perendaman jangka pendek

Prinsip Pengujian: Dengan mengontrol aliran pasokan air untuk memastikan bahwa air yang menetes, mandi, atau disemprotkan mencapai kecepatan standar yang diperlukan.Tekanan ekuivalen standar dicapai dengan mengontrol kedalaman sampel di dalam air dan waktu perendaman.Memungkinkan peralatan uji untuk menghasilkan aliran atau tekanan air yang seragam di seluruh permukaan wadah spesimen

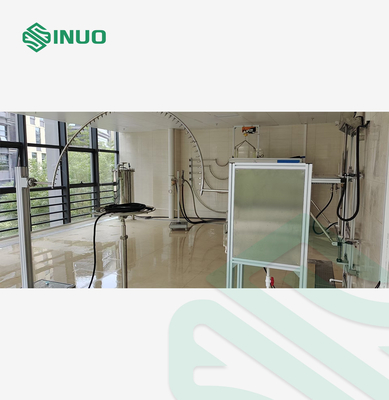

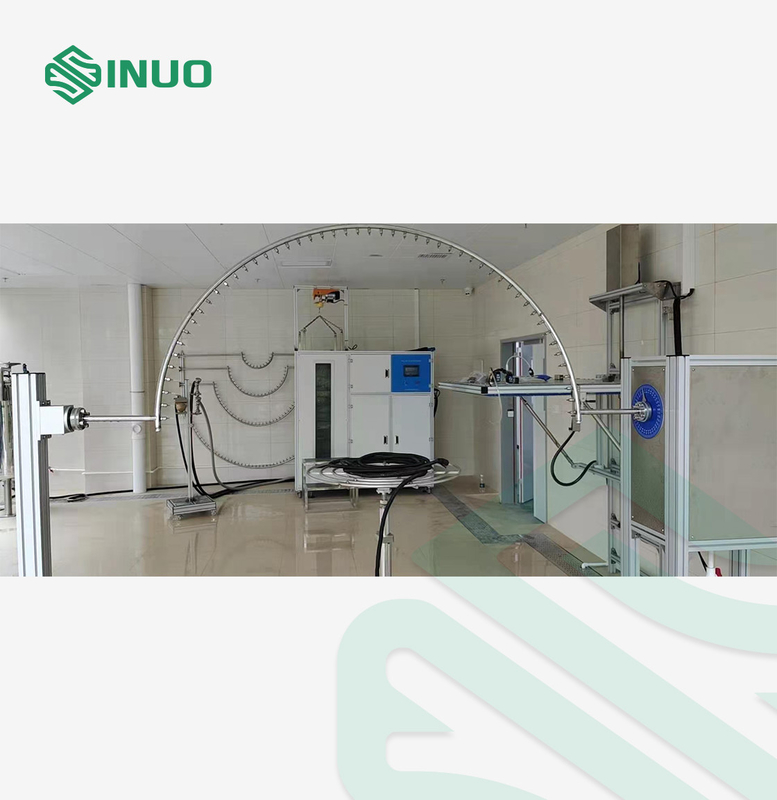

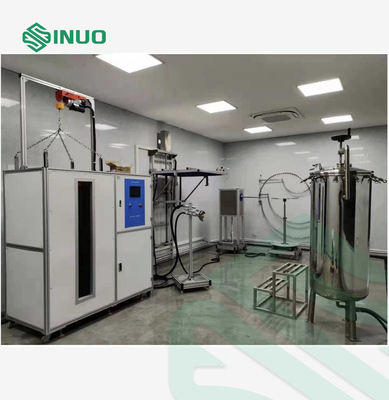

Struktur dan karakteristik peralatan: Perangkat ini terdiri dari mekanisme tetesan, mekanisme hujan pipa berosilasi, mekanisme penyemprotan air, tangki pencelupan air, tangki air bertekanan, meja putar, dan kabinet kontrol listrik.Braket tangki tetesan mengadopsi tipe yang dipasang di dinding, yang secara otomatis dinaikkan dan diturunkan oleh kontrol motor, dan memiliki fungsi anti jatuh.Ada satu set rangka penyangga lantai untuk memasang pipa berosilasi, pipa berosilasi digerakkan oleh motor untuk berosilasi ke kiri dan ke kanan.Mekanisme semprotan air dipasang pada braket.Tangki perendaman dan bersama dengan kabinet kontrol listrik dibuat secara keseluruhan, dan keranjang gantung yang membawa sampel diangkat dan diturunkan oleh kerekan listrik.Tangki air tekanan ditempatkan secara terpisah dan dihubungkan dengan kabinet kontrol dan tangki air.Dilengkapi dengan meja putar pemuatan dengan kecepatan yang dapat disesuaikan, meja putar dapat dimiringkan 15° selama pengujian IPX2.Dilengkapi dengan alat pembersih filter air untuk mencegah penyumbatan lubang jarum.Sistem ini merupakan struktur terbuka.

Lingkungan penggunaan: Catu daya: AC380V±5%/50Hz, 5KW.

Tempat penggunaan: suhu 15-35°C, kelembaban relatif 25%-75%, tekanan atmosfer 86-106kpa (860mbar-1060mbar).Tanah harus rata.Ada penerangan, sakelar (atau soket) kebocoran kedap air, saluran masuk air yang baik, dan fungsi drainase.

Gunakan sumber air: air jernih atau air keran tanpa kotoran, dan bersihkan perangkat filter dengan air.
