| Nama merek: | Sinuo |
| Nomor Model: | SNQC1008A |
| MOQ: | 1 |
| harga: | Customized |
| Ketentuan Pembayaran: | T/T |
| Kemampuan Penyediaan: | 10 set/bulan |
EN IEC 61851-1 Perangkat Uji Dampak Pendulum Antarmuka Pengisian Kendaraan Listrik
Standar & Klausul yang Dipatuhi untukAlat Uji Dampak Pendulum Antarmuka Pengisian Kendaraan Listrik
Alat Uji Dampak Pendulum Antarmuka Pengisian Kendaraan Listrik inimemenuhi EN IEC 61851-1-2019, IEC 61851-1-2017,12.11, IEC60068-2-75:1997 dan IEC62262:2002.
Parameter Teknis untukKendaraan listrik Perangkat Uji Dampak Pendulum Antarmuka Pengisian Daya
| Metode operasi | Pengangkatan listrik, pelepasan elektromagnet |
| Energi Dampak | 20J (energi 2,5,10,50J dapat disesuaikan) |
| Massa Setara Elemen Dampak | 5Kg±1% |
| Pipa Ayun | Pipa baja dengan panjang 1000 mm, diameter luar 15,9 mm, dan tebal dinding 1,5 mm |
| Contoh Posisi Ketinggian Dampak | Listrik dapat disesuaikan ke atas dan ke bawah, stroke 200-1200mm, tinggi dapat disesuaikan |

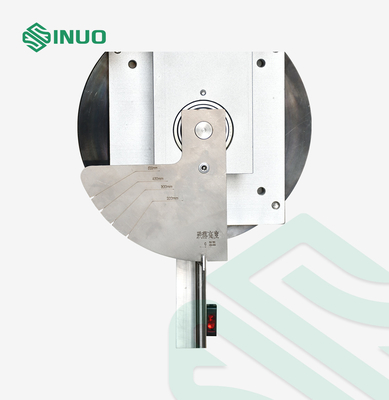

| Jatuhkan Tinggi | 0-500mm, tampilan skala |

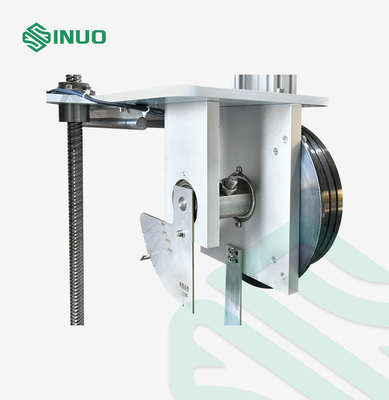

| Fiksasi dan Pelepasan Elemen mpact | Fiksasi dan pelepasan elektromagnet tipe pin |
| Pelat Bawah | Lantai baja penahan beban yang menebal |
| Cara Bergerak | Dengan penyangga dan kaki rol, dapat dipindahkan ke titik tumbukan spesimen |
| Fitur pilihan | Fungsi dampak anti-sekunder |
| Mencaplok | Referensi pemilihan energi dampak dan elemen dampak |
Ikhtisar Peralatanuntuk Alat Uji Dampak Pendulum Antarmuka Pengisian Kendaraan Listrik
| Sampel dan Limit | Tumpukan pengisian kendaraan listrik |
| Tujuan Tes | Untuk uji kekuatan mekanik tiang pengisian kendaraan listrik untuk pengisian kendaraan |
| Prinsip Uji | Menurut uji Eha: pendulum, elemen tumbukan dilepaskan secara bebas pada ketinggian tertentu melalui tabung pendulum 1 m.Tumbuk spesimen pada titik terendah dalam arah vertikal.Melalui transformasi energi potensial gravitasi menjadi energi kinetik, tujuan pengujian tumbukan pada sampel tercapai.. |

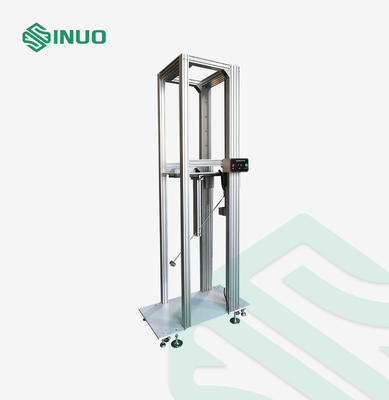

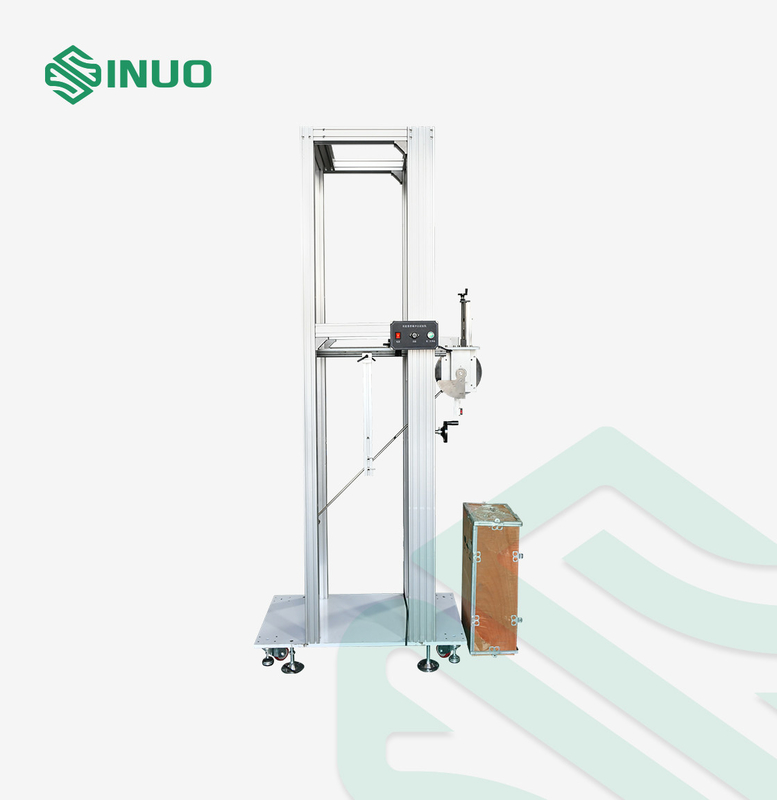

| Struktur dan Fitur | Menggunakan struktur troli, braket pemasangan dapat disesuaikan ke atas dan ke bawah, dan sudut tumbukan dapat disesuaikan agar sesuai dengan persyaratan ketinggian tumpukan pengisian dengan ukuran berbeda dan titik benturan tumpukan pengisian yang berbeda |
| Gunakan lingkungan | Dimensi: sekitar W1300 * D600 * H2350mm;Berat: sekitar 250kg |
| Tabel 1 Karakteristik komponen dampak | ||||||
| Energi/J |
≤1 ±10% |
2 ±5% |
5 ±5% |
10 ±5% |
20 ±5% |
50 ±5% |
| Massa setara ± 2% kg | 0,25(0,2) | 0,5 | 1.7 | 5 | 5 | 10 |
| Bahan | Nilon | Baja | ||||
| R/mm | 10 | 25 | 25 | 50 | 50 | 50 |
| D/mm | 18,5(20) | 35 | 60 | 80 | 100 | 125 |
| f/mm | 6.2(10) | 7 | 10 | 20 | 20 | 25 |
| r/mm | - | - | 6 | - | 10 | 17 |
| l/mm | Ditentukan menurut penyesuaian massa ekuivalen, lihat Lampiran A | |||||
| Tabel 2 Ketinggian jatuh | |||||||||||||||
| Energi/J | 0,14 | 0,2 | (0,3) | 0,35 | (0,4) | 0,5 | 0,7 | 1 | 2 | 5 | 10 | 20 | 50 | ||
| Massa setara/kg | 0,25 | (0,2) | 0,25 | (0,2) | 0,25 | (0,2) | (0,2) | 0,25 | 0,25 | 0,25 | 0,5 | 1.7 | 5 | 5 | 10 |
| Jatuhkan tinggi ± 1% mm | 56 | (100) | 80 | (150) | 140 | (200) | (250) | 200 | 280 | 400 | 400 | 300 | 200 | 400 | 500 |
|
Catatan 1: Lihat Catatan 3.2.2; Catatan 2: Satuan energi joule (J) di bagian ini diturunkan dari percepatan gravitasi standar (g), dan nilai g yang dibulatkan adalah 10m/s². |
|||||||||||||||
| Tabel 3 Korespondensi antara kode IK dan energi tumbukan yang sesuai | |||||||||||
| Kode IK | IK00 | IK01 | IK02 | IK03 | IK04 | IK05 | IK06 | IK07 | IK08 | IK09 | IK10 |
| Energi tumbukan/J | A | 0,14 | 0,2 | 0,35 | 0,5 | 0,7 | 1 | 2 | 5 | 10 | 20 |
|
Catatan 1. Jika diperlukan energi tumbukan yang lebih tinggi, nilai yang disarankan adalah 50J; Catatan 2. Beberapa standar nasional menggunakan satu digit untuk menunjukkan energi tumbukan yang ditentukan.Untuk menghindari kebingungan, bilangan karakteristik diwakili oleh dua digit. |
|||||||||||
|
|||||||||||
