Ruang Pengujian Semprotan Hujan Luar Ruangan Untuk Kendaraan Jalan Mobil Bus Penumpang

Bus Penumpang Mobil Kendaraan Jalan Luar Ruang pengujian shower hujan semprotan

Tujuan Sistem

Terutama memenuhi standar QC/T 476-2007 "Rainproof Sealing Limits and Test Methods for Passenger Cars",dan beradaptasi dengan standar GB 29753-2013 “Syarat Keamanan dan Metode Pengujian untuk Kendaraan Pendingin untuk Transportasi Jalan Raya Makanan dan Produk Biologi”.

Ini digunakan untuk memeriksa apakah pemasangan tubuh, pintu, jendela dan atap matahari adalah normal, apakah kinerja penyegelan dapat diandalkan dan apakah metode pemasangan yang benar

Parameter teknis

1Fungsi peralatan: digunakan untuk uji hujan mobil penumpang. Dimensi eksternal kendaraan yang berlaku berkisar dari 3500 × 1400 × 1400 mm hingga 13700 × 2600 × 4200 mm.

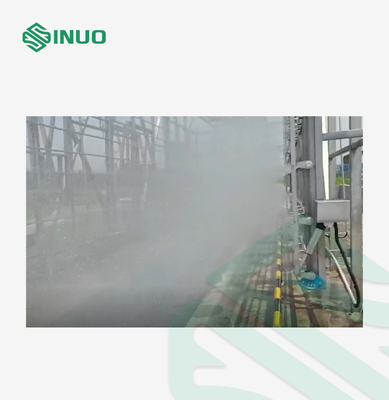

2Intensitas hujan: rata-rata bagian depan adalah 7~12±1mm/menit, dan rata-rata kedua sisi, atas, bawah dan belakang adalah 7~8±1mm/menit. Intensitas hujan dari setiap bagian dapat disesuaikan.

3. Pasokan listrik: AC tiga fase lima kabel 380V ± 5% 50Hz atau sesuai dengan kebutuhan pasokan listrik tiga fase lokal klien.

4Tekanan injeksi nozzle: 150kPa±10kPa

5Pressure gauge: pasang pressure gauge di outlet dari pompa air, tekanan: 0 ~ 0.5MPa.

6. Flowmeter: Pasang total flowmeter elektromagnetik setelah filter pencuci diri di outlet pompa air.Pipa cabang mengadopsi flowmeter visual dan dipasang setelah katup pengatur aliran.

7, waktu hujan: 1 ~ 60 menit.

8Dimensi garis besar bingkai ruang deteksi hujan (panjang × lebar × tinggi): sekitar 20000×5200×6000mm.

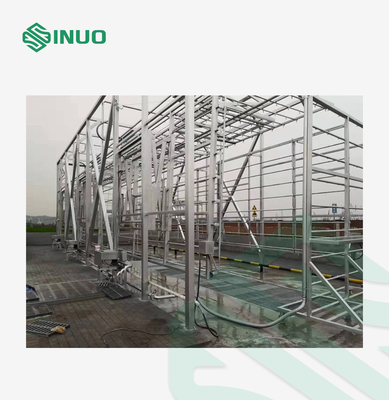

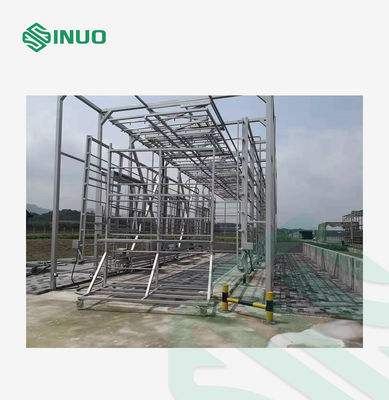

9. Ruang deteksi hujan adalah tipe kerangka luar, tanpa atap dan panel pelindung di sekitarnya. Kerangka cadangan antarmuka dan ruang untuk membangun kanopi di masa depan.

Sistem kontrol

Perangkat shower hujan terutama meliputi: pompa air, katup penegakan tekanan otomatis, alat ukur tekanan air (atau sensor tekanan air), pipa utama, pipa cabang, pipa cabang,flowmeter (atau sensor aliran), katup pengatur aliran, muncung, pemegang pipa muncung, sistem bergerak rak pipa dan sistem kontrol listrik dll.Pengaturan tekanan pasokan air dari pompa air harus memastikan bahwa tekanan keluar air dari nozzle adalah 150kPa±10kPaJumlah, angkat, laju aliran dan diameter pipa pompa air harus memenuhi persyaratan sistem.Setiap permukaan penyemprotan harus menutupi mobil dengan dimensi eksternal terbesar yang terlibat dalam uji hujan dan setiap bagian yang diperiksa dari setiap mobil.Permukaan hujan depan dan tengah harus bergerak untuk menyesuaikan diri dengan perubahan bentuk dan ukuran kendaraan.

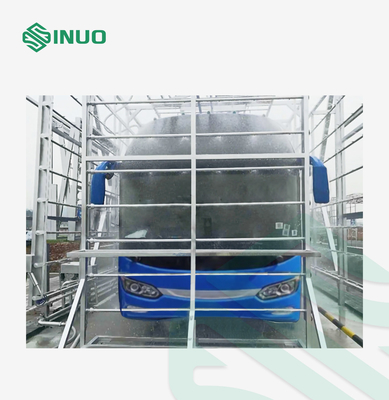

Perangkat shower hujan harus memastikan bahwa air disemprotkan ke mobil dari depan, belakang, bawah, sisi dan arah atas, menghindari titik mati semprotan air,dan memastikan bahwa tekanan dan aliran semprotan air sesuai dengan berbagai bagian mobil untuk memenuhi persyaratan standar QC/T 476-2007. Struktur rangka pipa shower hujan sederhana dan indah sambil memastikan anti karat dan shock-proof. Seluruh peralatan dapat diandalkan dan mudah dioperasikan,dan itu nyaman untuk perbaikan dan pemeliharaan bagian.

Nozzles

1. Nozzle stainless steel digunakan, dan dapat dengan mudah dibongkar dan dibersihkan. keadaan semprot padat kerucut, dan sudut kerucut adalah 60 derajat. sudut penyemprotan,nozel atas tegak lurus ke bidang horizontal (juga dapat disesuaikan dengan 45 derajat), dan desain nozel memenuhi standar nasional. Nozel diatur dalam kisi persegi, tidak ada area kosong di area penyemprotan, dan diameter lubang nozel adalah 2,5 mm hingga 3,0 mm.Jarak horisontal dan vertikal dari nozzles adalah 400mm.

2. Jarak antara muncung dan permukaan luar tubuh kendaraan yang sesuai: 700mm±200mm. Muncung bawah terletak 200mm di bawah tanah.

3. sumbu dari nozzle atas dan bawah tegak lurus ke bidang horizontal,dan sumbu nozel kiri dan kanan diatur dari 15 sampai 90 derajat tegak lurus ke arah longitudinal kendaraan, menggunakan pengaturan otomatis dan pengaturan manual. Depan dan belakang adalah sudut pengaturan manual 90, 45, 30, 15 derajat.
