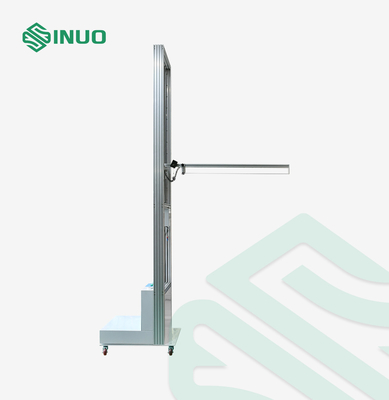

UL 2594 Alat Pasokan Kendaraan Listrik Alat Uji Dampak Bola Baja 50mm

Alat Uji Dampak Bola Baja untukPeralatan Pasokan Kendaraan Listrik

Standar & Klausul yang Dipatuhi untukPerangkat Uji Dampak Bola Baja

Perangkat uji tumbukan bola baja kendaraan listrik ini memenuhi persyaratan UL 2594 pasal 57 angka 18 dan 19 dan lain-lain.

Parameter Teknis untukPerangkat Uji Dampak Bola Baja

Catu daya: AC220 50Hz

Metode kontrol: tombol + pengendali jarak jauh infra merah jarak jauh

Bola baja benturan: diameter 50mm, 500 ± 25g, dengan cincin.Bahan baja bantalan: GCr15, kekerasan di atas HRC60.

Tali kawat baja: Ф1mm, bahan baja tahan karat 304, berlapis karet, panjang 1,3m, dapat disesuaikan

Kisaran ketinggian sampel: 0,5 ~ 2,0m, panjang dan lebar sampel tidak terbatas

Kisaran ketinggian titik tumbukan bola baja: 0,5 ~ 2,0m

Metode pengangkatan lengan pelepas peralatan: disesuaikan dengan mekanisme pengangkatan yang digerakkan motor

Tampilan tinggi: penggaris baja tahan karat setebal 2m, skala minimum 1mm

Metode pelepasan: pelepasan elektromagnet


Ikhtisar PeralatanuntukPerangkat Uji Dampak Bola Baja


Aplikasi perangkat uji dampak bola baja kendaraan listrik ini: cocok untuk uji dampak jatuh untuk penutup peralatan.

Sampel uji: Stasiun pengisian kendaraan listrik, Luminaries, Audio, video dan peralatan elektronik sejenis, Peralatan teknologi informasi

Fitur:

1. Uji benturan jatuh vertikal: Sistem mengontrol elektromagnet untuk melepaskan bola baja padat berukuran Ф50mm, 500±25g, sehingga dapat jatuh dengan bebas dari ketinggian 1,3m ke permukaan atas stasiun pengisian daya, dan uji energi benturan dari 6.5J dihasilkan pada sampel;
2. Uji dampak ayun: Sistem mengontrol elektromagnet untuk melepaskan bola baja padat Ф50mm, 500±25g, sehingga berayun bebas dari posisi horizontal 0° di sepanjang tali kawat baja 1,3m untuk membentur sisi stasiun pengisian daya, uji energi tumbukan sebesar 6,5J dihasilkan pada sampel;dampaknya dapat dilakukan pada sisi empat arah 90° sampel.
3. Menggunakan struktur troli, dapat dipindahkan dan diposisikan di sekitar sampel dan menguji sisi sampel yang berbeda.
4. Struktur pengangkat listrik diadopsi, pemasangan bola baja hemat tenaga kerja, dan dampak pada permukaan atas dan samping sampel pada ketinggian yang berbeda terpenuhi.
5. Ini dilepaskan oleh elektromagnet, yang dapat dikendalikan oleh pengendali jarak jauh infra merah jarak jauh, dengan faktor keamanan tinggi.
6. Ada dua cara tumbukan: tumbukan vertikal dan tumbukan ayunan, yang sepenuhnya memenuhi persyaratan standar
7. Peralatan dapat melakukan pengujian dalam dua bentuk jatuh vertikal dan dampak ayunan


Langkah OperasiuntukPerangkat Uji Dampak Bola Baja


Persiapan Ujian
1. Perbaiki sampel pada posisi normal untuk memastikan bahwa permukaan pendukung adalah permukaan pendukung yang kaku, dan tanah serta dinding lebih disukai sebagai permukaan pendukung.
2. Sambungkan perangkat ke catu daya 220V, dan pilih metode jatuhkan sesuai dengan sampel: jatuhkan vertikal atau benturan ayun.

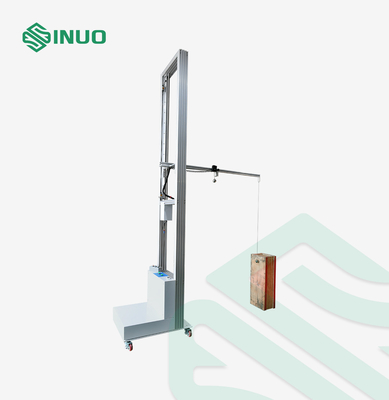

Uji Dampak Vertikal
1. Pindahkan peralatan sehingga batang yang menahan bola baja berada di atas sampel, dan sempurnakan posisi elektromagnet dan bola baja vertikal untuk membuat bola baja berdampak pada posisi di mana sampel perlu terkena dampak.Kencangkan sekrup untuk memperbaiki posisi elektromagnet dan bola baja, dan kencangkan perangkat pengereman pada roda peralatan untuk mencegah peralatan bergerak.
2. Perpanjang tali kawat baja dari bola baja tumbukan vertikal hingga lebih dari 1,3m, letakkan bola baja pada elektromagnet dan tekan tombol pelepas atau 5 remote control nirkabel.Lampu indikator tombol menyala dan elektromagnet diberi energi untuk menarik bola baja.
3. Tekan tombol atas (remote control nirkabel 3) atau bawah (remote control nirkabel 4), sehingga jarak antara bagian bawah bola baja dan permukaan sampel setinggi 1,3m.
4. Tekan tombol pelepas lagi untuk membuat tombol terpental atau tombol 6 remote control nirkabel, elektromagnet dimatikan dan bola baja dilepaskan, dan bola baja jatuh bebas untuk memengaruhi sampel.

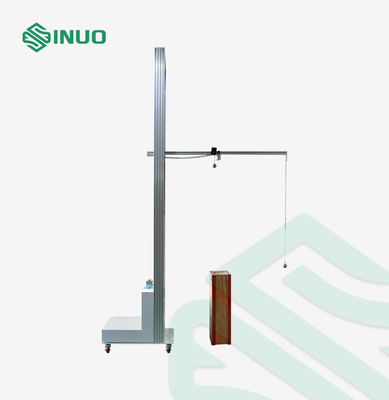

Uji Dampak Berosilasi
1. Pindahkan peralatan sehingga bola baja berosilasi berada dalam kontak vertikal dengan permukaan sampel.
2. Tempatkan bola baja pada elektromagnet dan tekan tombol pelepas atau 5 remote control nirkabel.Lampu indikator tombol menyala dan elektromagnet diberi energi untuk menarik bola baja.

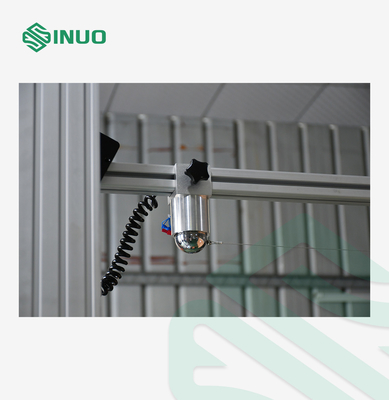

3. Kendurkan sekrup torx pada elektromagnet, gerakkan ke kiri sehingga tali kawat bola baja dalam keadaan lurus, dan kunci sekrup torx pada elektromagnet, seperti terlihat pada gambar di bawah.
4. Tekan tombol atas (remote nirkabel 3) atau tombol bawah (remote nirkabel 4) untuk menentukan titik tumbukan sampel.
5. Tekan lagi tombol pelepas atau tombol 6 remote control nirkabel untuk melepaskan bola baja.Bola baja menumbuk sampel dalam gerakan jatuh bebas.Setelah tumbukan, pegang bola baja dengan tangan untuk mencegah benturan sekunder.

Periksa sampelnya
Setelah pengujian, periksa posisi tumbukan sampel, dan nilai apakah sampel tersebut memenuhi syarat sesuai dengan persyaratan standar.
