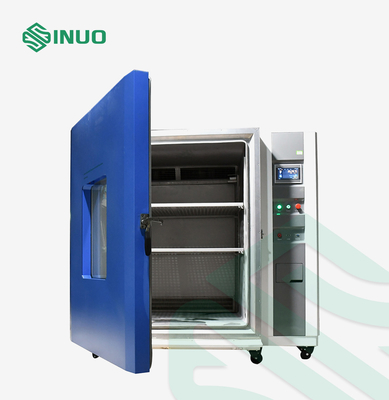

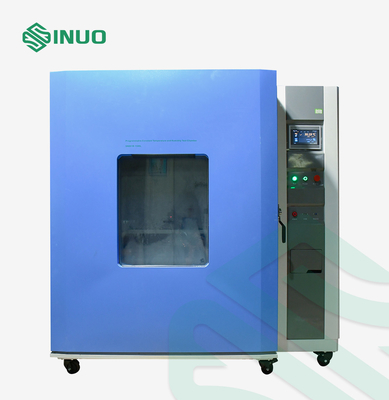

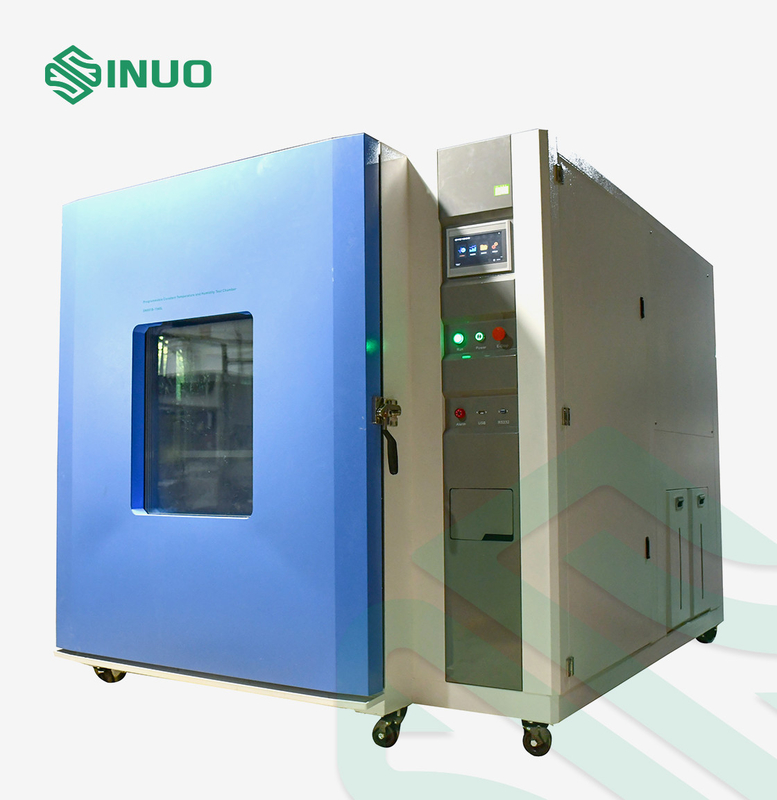

IEC60068 Programmable Constant EVSE Testing Equipment Ruang Uji Kelembaban

IEC60068 Programmable Constant EVSE Testing Equipment Ruang Uji Kelembaban

Nama merek:	Sinuo
Nomor Model:	SN881-1200L
MOQ:	1
harga:	Customized
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	10 set/bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

Calibration Certificate (Cost Additional)

Standar yang Dipenuhi:

IEC60068-2

Volume konten nominal:

1200L

Kisaran suhu:

-55 +100℃

Fluktuasi suhu:

±0,5℃ (keadaan stabil)

Keseragaman suhu:

2.0℃ (keadaan stabil)

Kesalahan kelembaban relatif:

±3,0% RH

waktu pemanasan:

3℃/ menit (non-linier tanpa beban)

Waktu pendinginan:

1℃/menit (non-linier tanpa beban)

Kemasan rincian:

Kotak kayu lapis

Menyediakan kemampuan:

10 set/bulan

Menyoroti:

Peralatan Pengujian EVSE yang Dapat Diprogram

Peralatan Pengujian EVSE Kelembaban

peralatan pengujian ac IEC60068

Deskripsi Produk

Ruang Uji Suhu Dan Kelembaban Konstan Yang Dapat Diprogram Untuk AC EVSE

Standar & Klausul yang Dipatuhi

IEC60068-2-1:2007 “Pengujian Lingkungan-Bagian 2-1: Pengujian-Pengujian A: Dingin, IDT”

IEC60068-2-2:2007 “Pengujian Lingkungan-Bagian 2-1: Pengujian- Pengujian B-Panas kering, IDT”

IEC60068-2-78:2012 “Pengujian Lingkungan-Bagian 2-78: Pengujian-Pengujian Kabin: Panas lembab, kondisi stabil, IDT”

IEC60068-2-30:2005 “Pengujian Lingkungan-Bagian 2-30: Pengujian-Pengujian Db: Panas lembab, siklik (siklus 12j+12j), IDT”

Parameter teknik

Batasan sampel

Ruang uji ini melarang:
Pengujian atau penyimpanan sampel zat yang mudah terbakar, mudah meledak, dan mudah menguap
Pengujian atau penyimpanan sampel zat korosif
Pengujian atau penyimpanan sampel biologis
Pengujian atau penyimpanan sampel sumber emisi elektromagnetik kuat
Pengujian atau penyimpanan sampel bahan radioaktif
Pengujian atau penyimpanan sampel zat yang sangat beracun
Pengujian atau penyimpanan sampel yang dapat menghasilkan bahan yang mudah terbakar, mudah meledak, mudah menguap, sangat beracun, korosif, dan radioaktif selama pengujian atau penyimpanan

Volume, ukuran dan berat

Volume konten nominal

1200L

Ukuran ruang dalam

W(1000) mm *D (1000) mm* T (1200) mm

Dimensi-dimensi eksternal

Kira-kiraW (1450) mm *D (1250) mm* H (2050) mm (tidak termasuk bagian motor atas)

Bobot

Kira-kira780KG

Pertunjukan

Kisaran suhu

Kisaran suhu: -55 ℃～+100℃

Kisaran kelembaban

(25 ～ 98)% RH (lihat bagan kisaran yang dapat dikontrol suhu dan kelembapan, tidak ada beban basah dan panas aktif)

IEC60068 Programmable Constant EVSE Testing Equipment Ruang Uji Kelembaban 0

Bagan rentang suhu dan kelembaban yang dapat dikontrol

Fluktuasi suhu

≤±0,5℃ (keadaan stabil)

Keseragaman suhu

≤2.0℃ (keadaan stabil)

Waktu pemanasan

3℃/ mnt (non-linear tanpa beban)

Waktu pendinginan

1 ℃ / mnt (non-linear tanpa beban)

Kesalahan kelembaban relatif
(Hanya panas lembab)

±3,0%RH

Akurasi tampilan suhu dan kelembaban

0,01°C/0,1% RH

Kapasitas penanganan beban hidup

1000 Watt pada +20°C;

800 Watt pada 0°C;

500 Watt pada -20°C;dan

300 Watt pada -40°C.

Kebisingan bekerja

Tingkat suara≤85dB

(Diukur di ruangan kedap suara dengan suhu sekitar 25°C dan gema rendah; menggunakan pembobotan A, nilai rata-rata 8 titik diuji; setiap titik uji berjarak 1 meter dari sumber kebisingan dan 1 meter dari tanah)

Karakteristik struktural

Bahan

1. Bahan dinding luar: Pelat baja canai dingin, pengawetan dan cat kue bubuk canggih fosfat
2. Bahan dinding bagian dalam: pelat baja tahan karat SUS304 #
3. Bahan insulasi ruang: busa poliuretan kaku + serat kaca

Bagian saluran udara

Kipas sentrifugal;lubang udara dapat mengatur volume udara, tinggi dan volume udara kembali

Pintu

Pintu terbuka tunggal, dengan pegangan non-reaksi tipe pegangan, pintu dilengkapi dengan jendela observasi, lampu penerangan, perangkat pemanas listrik anti-kondensasi bingkai jendela / pintu, ukuran pintu: 1,0 * 1,2M

Jendela observasi

Pintunya dengan satu jendela pengamatan kaca temper tahan ledakan film konduktif (dengan fungsi anti-kondensasi), ukuran jendela: 500W × 600H (mm)

Kipas

Kipas sentrifugal sumbu panjang

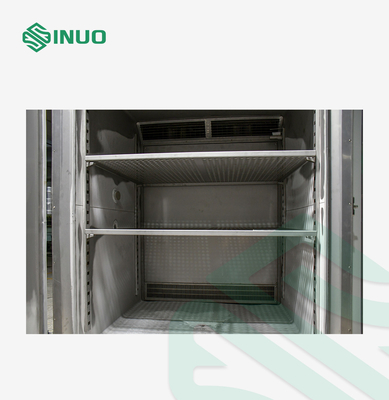

Rak sampel

Dua rak baki stainless steel yang dapat disesuaikan dan dapat dipindahkan

Impeller

Gunakan impeller stainless steel yang diimpor dari Taiwan

Pemanas

Pemanas listrik paduan nikel-kromium

Kompresor Pendingin

Kompresor Tecumseh Prancis

Penguap

Evaporator tipe sirip

Metode pendinginan

Kaskade kompresor mekanis

Metode pendinginan

Pendingin udara

Alat pengatur suhu

Pengontrol terprogram sentuh LCD cerdas 7 inci

Lubang timah

Φ50mm, 2 pcs, masing-masing dilengkapi dengan sumbat karet busa khusus (terletak di sisi kiri bilik)

Rak yang bisa dilepas

2 set, masing-masing dapat menampung minimal 20 kg

Sistem pemanas, pelembapan dan pendinginan serta prinsip kerjanya

Sistem pemanas

Stainless steel tipe lengan tabung pemanas anti-kering built-in kawat pemanas paduan nikel-kromium

Pemanas listrik pemanas listrik berkecepatan tinggi baja tahan karat tipe sirip berbentuk U digunakan untuk pemanasan

Sistem yang sepenuhnya independen, tidak mempengaruhi rangkaian kontrol

Sistem pelembapan

Melembabkan metode:

1. Metode pelembapan ketel eksternal yang dapat dilepas atau pelembapan tangki air bawaan

2. Pelembab lapis baja stainless steel

3. Mode kontrol pelembab: penyesuaian lebar pulsa periode non-kontak yang sama, SSR (solid state relay)

4. Perangkat kontrol ketinggian air, perangkat pembakaran anti-kering pelembap, perangkat pengumpul sedimen, jendela pengamatan level cairan

5. Daya pelembab: 6KW

Pelembab:

1. Perangkat pasokan air otomatis atau pengisian air otomatis listrik tombol tekan

2. Membran RO + filter pasokan air karbon aktif, dapat dilepas untuk dibersihkan

3. Sakelar level cairan elektronik tingkat air ganda suhu tinggi dan rendah untuk mencegah kesalahan pengoperasian

4. Kekurangan air dan pemanasan kosong dan perlindungan suhu berlebih + perlindungan tingkat air sangat rendah + perlindungan pasokan air dari waktu ke waktu untuk memastikan pengoperasian peralatan yang aman

Sistem pendingin

Metode pendinginan: pendingin udara

Kompresor pendingin: Kompresor Tecumseh Prancis dengan refrigeran ramah lingkungan

Tabung tembaga pendingin: tabung tembaga pendingin spiral K-TYPE

Kondensor: kondensor berpendingin udara tipe sirip berbentuk gelombang

Evaporator: Tipe lereng FIN—TUBE evaporator

Elemen pembekuan: Katup solenoida impor asli, filter pengeringan, dll.

Refrigeran: R448a & R 508b

Fitur

Saluran pipa dari seluruh sistem dikenai uji deteksi kebocoran 22kg

Sistem pemanas dan pendingin sepenuhnya independen

Dilengkapi dengan karakteristik teknis profesional perusahaan, ini dapat mencegah suhu tinggi dan aliran udara bertekanan tinggi kembali ke mesin pendingin dan merusak sistem.

Semua program aksi sistem pendingin dikontrol sepenuhnya oleh pengontrol komputer mikro

Sistem kontrol listrik

Nama	Merek	Komentar
Kompresor	Tecumseh, Prancis
Relai tekanan	Denmark DANFOSS Atau Amerika EMERSON
Pengatur tekanan penguapan	Denmark DANFOSS
Filter lebih kering	Denmark DANFOSS Atau Amerika EMERSON
Perangkat pelambatan	Katup kapiler atau ekspansi
Katup solenoida	Jepang SAGLNOMIYA atau Italy CASTEL atau America EMERSON
Katup ekspansi	Denmark DANFOSS

Sistem regulasi

Metode regulasi

Ventilasi sirkulasi paksa, metode pengaturan suhu keseimbangan.Sistem kontrol mengontrol keluaran pemanas melalui keluaran perhitungan otomatis PID sesuai dengan titik suhu yang ditetapkan oleh sistem, dan akhirnya mencapai keseimbangan dinamis.

IEC60068 Programmable Constant EVSE Testing Equipment Ruang Uji Kelembaban 12

Perangkat sirkulasi

Ruang AC built-in, saluran udara sirkulasi dan kipas aliran aksial panjang dapat meningkatkan aliran udara dan kapasitas pemanasan dengan meningkatkan aliran udara, dan sangat meningkatkan keseragaman suhu ruang uji.

Sistem kontrol program

Pengontrol

Pengontrol yang dapat diprogram sentuh LCD pintar 7 inci

Layar resolusi tinggi tipe sentuh

Pengaturan sewenang-wenang dari kondisi tetap, kondisi program, dan pengaturan nama uji curing, nomor seri, dll.

Rentang waktu dapat diatur

0—999H59 mnt

Modus yang dapat diprogram

Pada saat yang sama, 120 grup program dengan kondisi berbeda dapat diatur.Dalam kelompok program apa pun, itu dapat dibagi menjadi 1200 segmen, dan bagian dari jumlah segmen dapat dicegat secara sewenang-wenang untuk menjalankan siklus, atau untuk melakukan pekerjaan siklus dari bagian atau grup mana pun.

Keamanan

Ini memiliki perangkat memori matikan, yang dapat terus menjalankan program yang tersisa saat daya dipulihkan, dan dapat digunakan sebagai janji temu mesin untuk menjalankan startup dan waktu pengoperasian mesin.

Kontrol

Kenaikan dan penurunan suhu dapat digunakan untuk kontrol kemiringan, kontrol kurva, dan memiliki fungsi titik referensi suhu dan kelembaban yang mengoreksi sendiri.Ini memiliki fungsi perhitungan otomatis PID, yang dapat mengurangi kenyamanan yang disebabkan oleh pengaturan manual.

Fungsi komunikasi

Antarmuka disk U, antarmuka RS-232, kunci perangkat keras salah operasi (LOCK), perangkat lunak komunikasi komputer disediakan

Pengaturan

Pengaturan dan semua kondisi dikunci secara otomatis oleh komputer mikro

Alarm

Jika terjadi kesalahan selama pengaturan atau pengoperasian, sinyal peringatan akan diberikan

Keluaran

Pengontrol memiliki output port sinyal perekaman, yang dapat dihubungkan ke perekam suhu dan kelembaban dan dapat menampilkan kurva perekaman

Antarmuka

Dilengkapi dengan antarmuka komunikasi RS-232 standar, jarak transmisi yang panjang, dapat dihubungkan ke PC untuk kontrol dan perekaman.

Perangkat perlindungan keselamatan

Sistem pendingin

1. Perlindungan panas berlebih kompresor
2. Proteksi arus berlebih kompresor
3. Kompresor perlindungan tekanan tinggi dan rendah
4. Perlindungan tekanan oli kompresor (opsional untuk kompresor semi-hermetik besar)
5. Perlindungan suhu berlebih untuk suhu pasokan cairan
6. Perlindungan pelepas tekanan sangat tinggi
7. Berpendingin udara: kipas kondensasi perlindungan kepanasan

Ruang uji

1. Dapat disesuaikan dengan perlindungan suhu
2. Batasi perlindungan suhu berlebih pada saluran AC
3. Perlindungan motor kipas terlalu panas

Perlindungan lainnya

1. Urutan fase daya total dan perlindungan kehilangan fase (berlaku untuk catu daya tiga fase)

2. Overload dan perlindungan hubung singkat

3. Perlindungan alarm kegagalan sistem pendingin yang disebabkan oleh beberapa bukaan kotak

Kondisi penggunaan

Kondisi berikut dijamin oleh pengguna

Situs instalasi

1. Tanah rata dan berventilasi baik
2. Tidak ada getaran kuat di sekitar peralatan
3.Tidak ada medan elektromagnetik yang kuat di sekitar peralatan
4. Tidak ada zat yang mudah terbakar, meledak, korosif, dan debu di sekitar peralatan
5. Penggunaan yang tepat dan ruang perawatan yang tersisa di sekitar peralatan, seperti yang ditunjukkan di bawah ini:

IEC60068 Programmable Constant EVSE Testing Equipment Ruang Uji Kelembaban 13

A:≥40cm B:≥150cm C:≥100cm D: ≥60cm E:≥40com

Keadaan lingkungan

1. Suhu: 5 ℃ ～ 35 ℃
2. Kelembaban relatif: ≤85%
3. Tekanan udara: 86kPa ～ 106kPa

Kondisi catu daya

Persyaratan catu daya:
1. Datang dengan Daya Frekuensi AC 20KVA untuk mencapai ruang uji agar bekerja di bawah input 208V hingga 230V, Fase: 3 fase, Frekuensi: 60Hz
4. Resistansi arde pelindung bumi kurang dari 4Ω
5. Pengguna harus mengonfigurasi peralatan dengan sakelar udara atau daya dengan kapasitas yang sesuai di lokasi pemasangan, dan sakelar ini harus digunakan secara mandiri oleh perangkat

Arus maksimum
Konsumsi daya maksimum

Imax≤32A

Pmax≤15KW

Yang lain

Membuka pintu ruang uji selama pengujian akan menyebabkan fluktuasi suhu dan kelembaban di dalam ruang;jika pintu dibuka beberapa kali atau dibiarkan terbuka dalam waktu lama atau sampel uji mengeluarkan uap air selama pengujian, penukar panas sistem pendingin dapat membeku dan tidak berfungsi.

Ikhtisar Peralatan

Ruang uji ini mensimulasikan lingkungan suhu dan kelembaban yang dapat berubah untuk produk atau bahan.Ini banyak digunakan dalam uji adaptasi listrik, elektronik, instrumen dan meteran dan bagian produk lainnya di bawah suhu tinggi dan rendah dan lingkungan lembab selama penyimpanan, transportasi dan penggunaan, untuk menentukan kemampuan beradaptasi suhu dari produk atau bahan di atas ke tinggi dan rendah. suhu dan lingkungan lembab, terutama untuk produk elektrifikasi perubahan kinerja dan sifat mekanik.

IEC60068 Programmable Constant EVSE Testing Equipment Ruang Uji Kelembaban 14
