Mobil Sunroof Rain Spray Test Chamber Peralatan Pengujian Kendaraan Listrik EV

Mobil Sunroof Rain Spray Test Room Peralatan Pengujian Suku Cadang Kendaraan Listrik

Parameter teknik

1. Catu daya yang berfungsi: AC 380V, 50Hz atau sesuai dengan persyaratan catu daya lokal klien

2. Area uji: 4500mm * 3000mm * 2200mm (W * D * H)

3. Dimensi Luar: 5000mm * 4000mm * 3300mm (W * D * H) (ruang tahan air kaca temper)

4. Standar yang diterapkan: GB/T30037-2013, standar Chery, standar Volkswagen, standar Mitsubishi, standar Geely dan persyaratan uji tahan air sunroof lainnya

5. Dimensi perlengkapan pemasangan cetakan mobil sunroof: Ukuran penjepit maksimum adalah lebar 2500X4000MM, langkah yang dapat disesuaikan dari perlengkapan penjepit adalah 500MM, dan chuck dirancang dengan sambungan yang dapat digerakkan, yang tidak bertentangan dengan sudut kemiringan sunroof.

6. Stroke yang dapat disesuaikan dari bingkai pemasangan pipa semprot: 1-500MM (stroke yang dapat disesuaikan ke atas dan ke bawah), stroke depan dan belakang yang dapat disesuaikan adalah 1-500MM.

7. Intensitas hujan: 30mm/min-50mm/min disesuaikan, atau 30-50L/M2/MIN disesuaikan

8. Waktu hujan: 1-9999M dapat diatur;pengontrol dapat disesuaikan dalam 1 menit hingga 24 jam.

9. Sistem kontrol: layar sentuh 10 inci + PLC Siemens, program ini dirancang secara independen oleh Sinuo

Pengenalan Fitur Struktur

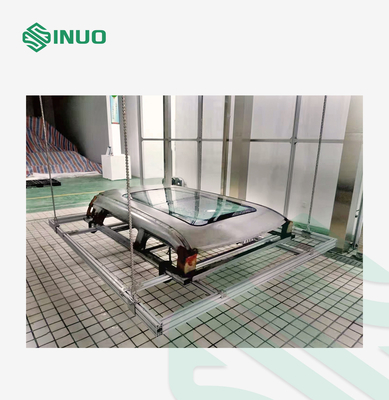

Mekanisme Sudut Penjepit Sunroof

Melalui kontrol program layar sentuh, sembilan keadaan sudut dapat direalisasikan, bidang, depan, belakang, kiri, kanan, kiri depan, kanan depan, kiri belakang, kanan belakang.

• Itu tegak lurus dengan permukaan paralel nosel, dan waktu semprotan air adalah 10 menit, yang dapat diatur
• Sunroof dapat dimiringkan ke depan 0-20° (dapat diatur), dan waktu semprotan air dapat diatur selama 10 menit.
• Sunroof dapat dimiringkan ke belakang 0-20° (dapat diatur), dan waktu semprotan air dapat diatur selama 10 menit.
• Sunroof bisa dimiringkan ke kiri 0-20° (bisa diatur), dan waktu semburan air bisa diatur selama 10 menit.
• Sunroof bisa dimiringkan ke kanan 0-20° (bisa diatur), dan waktu semburan air bisa diatur selama 10 menit.
• Sunroof bisa dimiringkan depan kiri 0-20° (bisa diatur), dan waktu semburan air bisa diatur selama 10 menit.
• Sunroof bisa dimiringkan ke belakang kiri 0-20° (bisa diatur), dan waktu semburan air bisa diatur selama 10 menit.
• Sunroof bisa dimiringkan ke belakang kanan 0-20° (bisa diatur), dan waktu semburan air bisa diatur selama 10 menit.
• Sunroof bisa dimiringkan depan kanan 0-20° (bisa diatur), dan waktu semburan air bisa diatur selama 10 menit.

Untuk inisembilan sudut miring, menurut standar uji konvensional, uji hujan sudut paralel lebih dari 3H, dan sudut yang tersisa biasanya disemprotkan selama 10 menit, dan setiap keadaan diulang 5 kali.Ini dapat diatur oleh program (waktu penyemprotan air di setiap negara bagian dan jumlah siklus penyemprotan air di setiap negara bagian).Di layar sentuh, program pengujian dari setiap perusahaan juga dapat diedit dan disimpan, sehingga pengujian dapat dipanggil lain kali.

Prinsip Struktur Tindakan

Prinsip daristruktur kemiringan sudut sunroofadalah untuk secara mandiri mengontrol gerakan naik dan turun dari empat sekrup bola atau menghubungkan beberapa sekrup melalui empat motor servo Delta untuk menghasilkan berbagai sudut kemiringan.Diameter keempat sekrup bola adalah 50MM untuk memastikan daya dukung yang memadai, dan sekrup bola digunakan untuk memastikan keakuratan sudut kemiringan sunroof.

Rel pemandu penghubung di bawah sekrup bola menghasilkan gerakan lurus ke atas dan ke bawah, dan sekrup memutar rel pemandu untuk bergerak dalam garis lurus.Empat motor servodipasang di atas pelat semprot, desain ini dapat melindungi motor dari semprotan air hujan, sehingga motor dapat digunakan untuk umur yang lebih panjang.

Prinsip mengangkat dan operasi depan dan belakang dari rak semprot

Empat sekrup bola baja tahan karat 304dipasang di empat sudut bingkai pemasangan pipa semprot, dan kemudian dilengkapi dengan peredam batang pemandu untuk mewujudkan aksi naik dan turun.

Itutujuanadalah menyesuaikan jarak semprotan antara kepala semprotan dan lampu langit-langit untuk memastikan jarak sekitar 500MM.Ituprinsipoperasi depan dan belakang juga menggunakan sekrup bola dan motor untuk mengontrol struktur gerak linier.

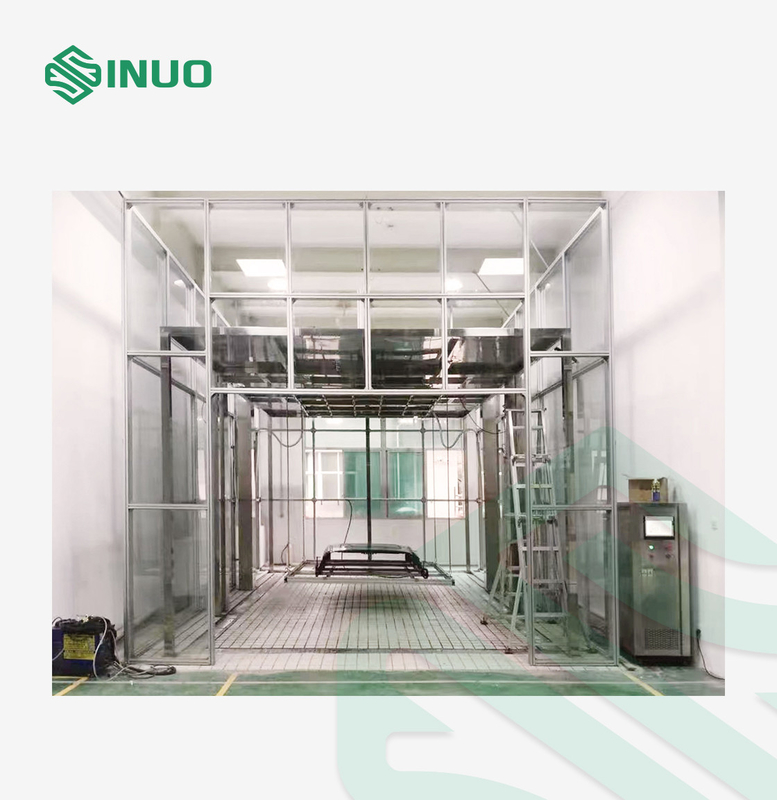

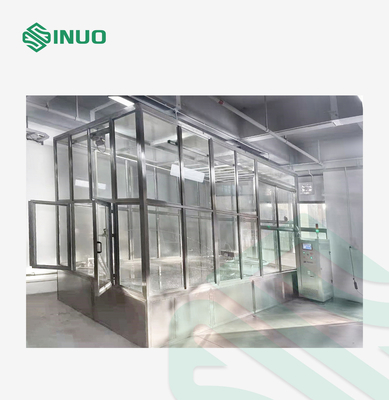

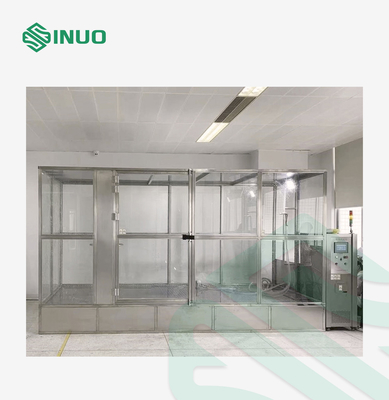

Struktur ruang semprot

Struktur rangka luar kamar mandi dipasang denganPaduan aluminium 5MM tebal 80X40MMdan kaca temper setebal 10MM, dan pintunya terbuat dari kaca tempered paduan aluminium pintu geser bukaan ganda di kedua sisi.

Sistem drainase tanah dan pekerjaan sipil (disediakan oleh pembeli)

Meliputi area seluas sekitar 4X5 meter dan ruang setinggi sekitar 5 meter, rumah kaca didekorasi dengan dasar ini.Tanah perlu ditempel dengan ubin anti selip, dan setidaknya ada beton setebal 200 MM di bawah tanah, yang digunakan untuk memperbaiki bingkai semprotan dengan sekrup ekspansi.

Ituparit drainase tanahadalah200MMlebar dan kedalaman 100MM.Tepi wastafel berjarak sekitar 200MM dari dinding kaca.Permukaan wastafel terbuat daribaja tahan karat 19X19MM 304pass persegi untuk membuat kotak kecil dan meletakkannya di atas bak cuci, siram dengan tanah.Saat mendekorasi bak cuci, perlu dirancang kemiringan sekitar 5 derajat agar air mengalir ke saluran keluar air, dan tidak ada air yang menumpuk di bak cuci.Persyaratan untuk dekorasi ubin lantai adalah sama, dan tidak boleh ada genangan air.

Sistem filter kolam dan sistem bag filter

Sistem filtrasi kolam mengadopsi metode filtrasi bipolar, tahap pertama adalah kolam limbah, dan tahap kedua adalah kolam air bersih.Kedalaman kolam limbah adalah 1500MM, dan kedalaman kolam air jernih adalah 1000MM.

Itutujuandari desain ini adalahuntuk menyimpan polutan dan lumpurdi dalam kolam.Area kolam limbah berukuran 1X1 meter dan 1,5 meter, terletak di belakangsisi kanan pancuran hujan.Kolam air bersih sedalam 1X1 meter dan 1 meter ini terletak di depan kamar mandi pancuran (rain shower) sebelah kanan.

Untukmengurangi kemungkinan penyumbatan nozzle, filter kantong ditambahkan.Keluaran air dari tangki baja tahan karat adalah 100 ton per jam, dan kemajuan penyaringan adalah 100UM.Perangkat filter multi-level hanya untuk memastikan bahwa penyemprotan tidak terhalang, tidak mempengaruhi waktu pengujian, dan meningkatkan efisiensi pengujian.

Sudut semprotan air

a) Sudut semprotan air: sejajar dengan sampel (jarak 500MM)

b) Sudut kolom air nosel: sudut kerucut 35°～40°

c) Rak semprotan air: Sembilan bidang sudut yang dapat disesuaikan (0-20 derajat), depan, belakang, kiri, kanan, depan kanan, depan kiri, belakang kanan, belakang kiri.

d) Ukuran bingkai semprotan air: 1,8X1,2 meter, tinggi 120MM

e) Area semprotan air: 2,2X 1,7 meter

Tiga nozel (hujan ringan, hujan sedang, hujan lebat)

a) Jarak antara nosel hujan dan perangkat dapat diatur dengan cara bergerak

b) Kisaran sudut nozzle yang dapat disesuaikan: 0～30°

c) Tiga diameter nosel: hujan ringan Φ2.5mm kabut, hujan sedang: ¢1MM lubang lurus, hujan deras ¢2MM lubang lurus.Jarak nosel hujan ringan 400X400MM, jarak nosel hujan sedang dan hujan lebat: 100X100MM

d) Tekanan injeksi: ≥80-150kPa

e) Tingkat kebisingan: ≤80dB
