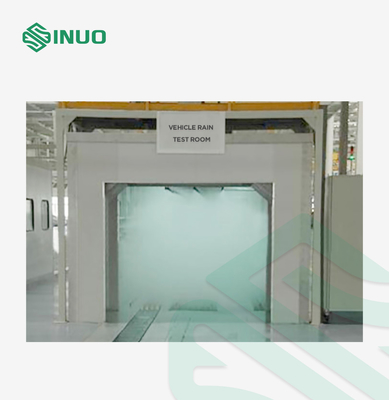

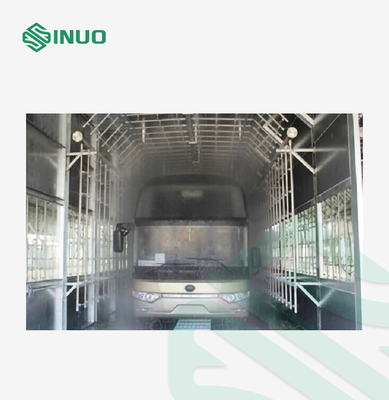

Peralatan Pengujian Kendaraan Listrik Ruang Uji Kinerja Bukti Hujan Mobil

1. Pipa utama: Semua pipa semprot terbuat dari pipa stainless steel 304 #;diameter dalam pipa hisap pompa air adalah 150mm, bagian atas pipa utama suplai air dari pompa air adalah 100mm, dan diameter pipa utama suplai air di kedua sisi dari outlet pompa ke bagian bawah flowmeter adalah Diameter dalam 100mm.

2. Sub-pipa: Pipa stainless steel 304 # digunakan sebagai cabang semprotan, diameter pipa 32mm

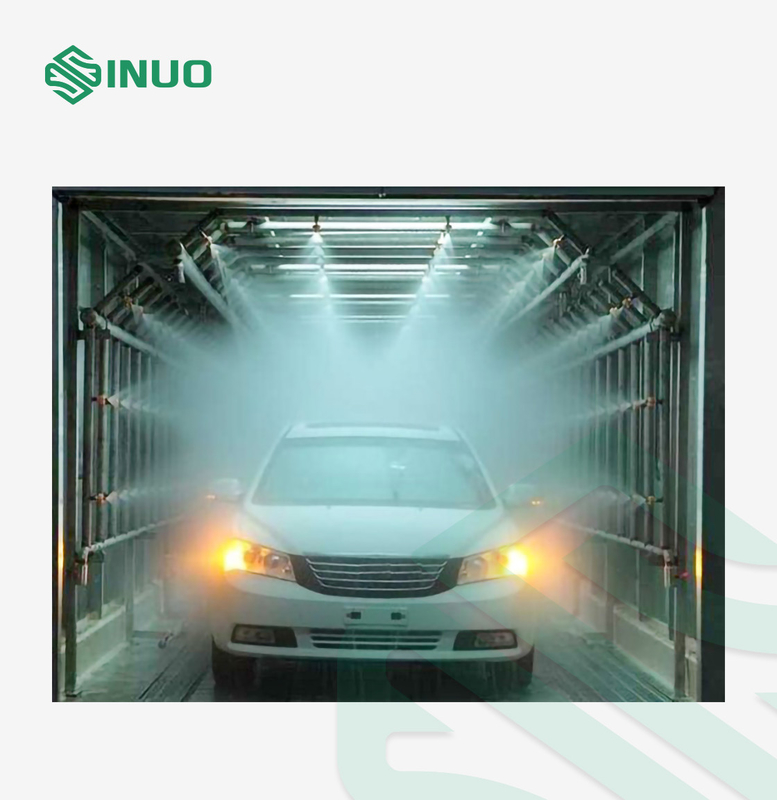

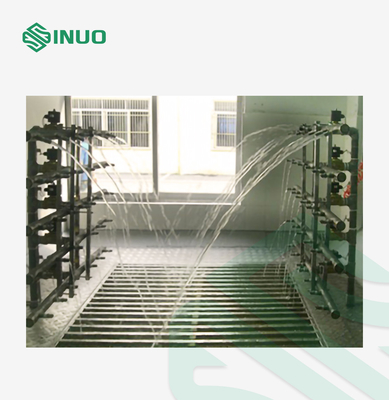

1. Nosel mengadopsi nosel bahan PP.Keadaan semprotan berbentuk kerucut padat, sudut semprotan air 60 °, nosel atas vertikal ke bidang horizontal, dan desain nosel sesuai dengan standar nasional.Nosel berada dalam susunan persegi, dan tidak ada area kosong di area semprotan.Nosel dapat disesuaikan dengan tepat sesuai dengan sudut semprotan.Menurut dasar desain, empat sisi nosel air diatur di kamar mandi, dan jarak nozel horizontal dan vertikal adalah 400mm.

2. Jarak antara nosel dan permukaan luar kendaraan: 0,7±0,2m

3. Sumbu nosel atas tegak lurus terhadap bidang horizontal, dan sumbu nosel samping tegak lurus terhadap bidang simetri longitudinal kendaraan.

4. Nosel dan kursi bola dihubungkan dengan benang, dan mesin kursi bola tersangkut di pipa air, yang nyaman untuk penggantian dan pembersihan kotoran yang tersumbat.

1. Kondisi semprotan nosel adalah kolom air kerucut padat, dan bukaan nosel adalah 2,5mm-3mm

2. Bahan: bahan PP

3. Model: jenis bola yang dapat disesuaikan

4. Sudut ekspansi nosel: 60±5°

1. Depan dan belakang: nosel disemprot sejajar dengan kendaraan

2. Kiri dan kanan: Nosel disemprot sejajar dengan kendaraan

3. Atas (langit-langit): Nosel disemprot sejajar dengan kendaraan

1. Siapkan tangki sedimentasi dan tangki filter terlebih dahulu;

2. Harap siapkan pipa air dan jaringan pipa terlebih dahulu

3. Ukuran tangki sedimentasi: L2000xW2000xD2000mm (ukuran kolam dirancang sesuai dengan ukuran kendaraan)

4. Ukuran tangki filter adalah L2000xW2000x1500mm (tangki filter harus memiliki layar filter)

5. Ukuran kolam air jernih: L2000xW2000xD1200mm (dengan filter)

6. Catatan: Disarankan agar pengguna menyelesaikan lapisan kedap air bersama-sama saat melakukan teknik sipil.

1. Pembeli bertanggung jawab atas pondasi, kolam, drainase, catu daya, sumber air dan fasilitas lainnya, dan pemasok membantu dalam desain;

2. Pemasok bertanggung jawab atas struktur organisasi, perangkat penyemprot air, sistem sirkulasi air, sistem kontrol, dll.
