Peralatan Pengujian Kendaraan Listrik Ruang Pengujian debu besar untuk suku cadang mobil

Kamar debu besar untukKendaraan Listriksuku cadang

Tinjauan Sistem

Ruang debu besar ini cocok untuk pengujian daya tahan pasir dan debu bagian penyegelan dan kandang dari produk listrik dan elektronik, suku cadang mobil dan sepeda motor dan segel,Inverter ESS dllUntuk mendeteksi penggunaan, penyimpanan, kinerja transportasi produk listrik dan elektronik, mobil dan sepeda motor suku cadang dan segel di bawah pasir dan debu lingkungan.

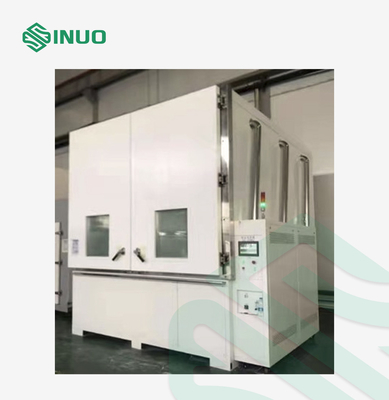

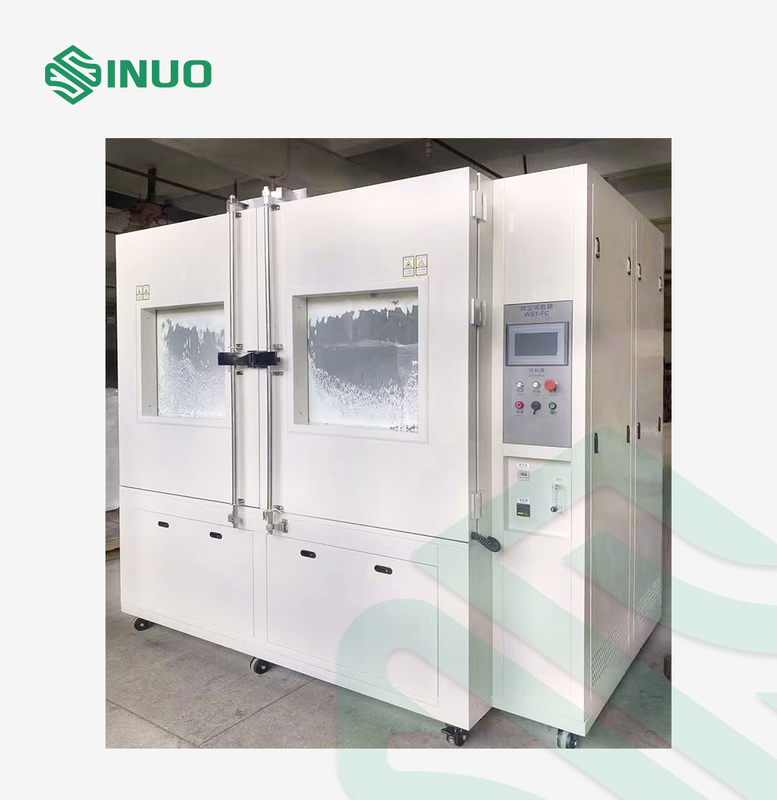

Peralatan pengujian menggunakan sistem kontrol PLC yang cerdas dan humanisasi, bagian dalam peralatan pengujian terbuat dari baja tahan karat SUS304 berkualitas tinggi, tubuh ruang terbuat dari baja tahan karat.Dan juga memiliki jendela observasi besar di pintuPerlindungan keamanan bagus.

Kamar uji pasir dan debu dirancang dan diproduksi sesuai dengan IEC60529 Gambar 2, dan diperlukan oleh banyak standar seperti IEC 61851, IEC 62196, IEC 62752 dan lain-lain.

Parameter teknis

1Struktur peralatan dan teknis:

Ukuran ruang dalam (mm): 2500×4500×3500 (Laba × Lebar × Tinggi)
Ukuran eksternal (mm): 3700×5200×4700 (Labah × Lebar × Tinggi)

Gerbang: 2800mm × 2000mm, pintu terbuka ganda (dengan jendela pengamatan di setiap pintu).
Ukuran pintu tunggal (mm): 1000X2800

Kisaran suhu: RT+10°C ∼60°C (sistem pemanasan dan baking debu)

Kisaran kelembaban: ≤85%RH

Kecepatan aliran udara: tidak lebih dari 2m/s

Konsentrasi debu: 2-4 kg/m3

Spesifikasi debu: The kering bubuk talc yang dapat melewati lubang persegi dengan saringan 75um dan kawat diameter 50um

Waktu getaran debu: 1S-999H diatur

Waktu meniup debu: 1S-999H diatur

Dehumidifikasi debu: dehumidifikasi pemanasan listrik

Perbedaan tekanan produk uji: A: 1,98KPa di bawah tekanan atmosfer atau B: tidak ada perbedaan tekanan

Dilengkapi dengan sistem pengukuran pompa dan tampilan untuk uji sub-barometrik

Mode operasi: mode program, mode nilai tetap

Sistem kontrol: layar sentuh LCD layar besar tertanam

Menyimpan dan mencetak data

Lubang timah: φ100 mm; dengan colokan penyegelan

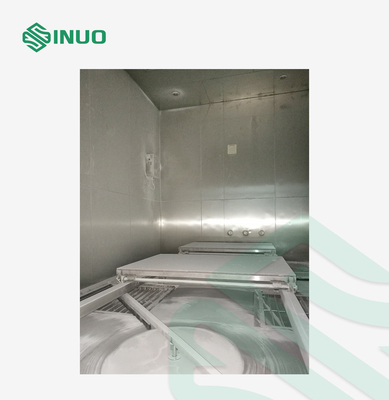

Liner kamar: menggunakan baja tahan karat sus304 kaca impor

Tubuh kamar terbuat dari stainless steel

Perlindungan keselamatan: alarm ventilator overcurrent, kehilangan fase daya, perlindungan urutan fase; penutupan otomatis dan pemotongan pasokan listrik jika terjadi kecelakaan

Ketika tidak ada beban, harus ada sistem deteksi suhu dan kelembaban dengan fungsi tampilan

2Bubuk talk harus disaring melalui mesh logam.Diameter kawat adalah 50μm dan ukuran mesh adalah 75μm. Jumlah bubuk talc adalah 2kg per meter kubik ruang uji, dan jumlah penggunaan tidak boleh melebihi 20 kali.Sistem ini mampu mempertahankan kepadatan debu yang tersuspensi yang seragam di ruang uji.

3Kerang subjek uji ditempatkan di ruang uji.Tekanan dalam cangkang harus dijaga di bawah tekanan atmosfer oleh pompa vakum.Tekanan udara di ruang uji juga dapat diubah untuk mencapai perubahan tekanan periodik di ruang uji.

4Tujuan dari pengujian adalah untuk menggunakan perbedaan tekanan untuk menarik udara di ruang ke dalam peralatan.Volume pompa adalah 80 kali volume shell DUT, dan kecepatan pompa tidak melebihi 60 kali volume shell per jam..

5Instrumen memiliki perangkat darurat berhenti untuk memastikan keselamatan ketika tes tidak normal.

6. Tutup (pintu) dari ruang uji yang tertutup disegel dengan handal. Dinding dalam ruang uji terbuat dari bahan konduktif dan di tanah untuk menghindari akumulasi listrik statis.

7Sistem ini memiliki fungsi pemulihan debu dan pengolahan setelah tes.
