DIN 75220 Peralatan Pengujian Kendaraan Listrik Spektrum Sistem Uji Radiasi Simulasi Surya

Sistem Pengujian Radiasi Simulasi Surya Spektrum Penuh Kendaraan Listrik

Standar & Klausul yang Dipatuhi

ISO 12097-2: "Kendaraan jalan-Komponen airbag-Bagian 2: Pengujian modul airbag"

DIN 75220: “Komponen Mobil yang Menua di Unit Simulasi Tenaga Surya”

MIL-STD 810 “Pertimbangan Teknik Lingkungan dan Uji Laboratorium”

IEC 60904-9 “Perangkat fotovoltaik yang ditarik - Bagian 9: Persyaratan kinerja simulator surya”

IEC60068-2-5 “Pengujian lingkungan-Bagian 2-5: Uji Sa: Simulasi radiasi matahari di permukaan tanah dan panduan untuk pengujian radiasi matahari”

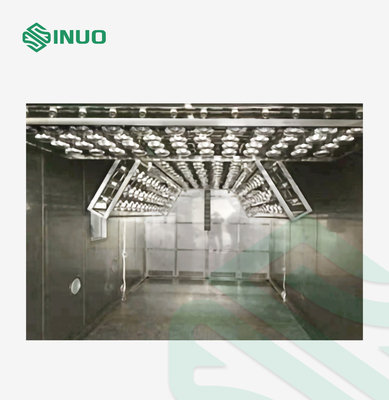

Ikhtisar Peralatan

Sistem pengujian ini terdiri dari catu daya kontrol cerdas, desain rumah lampu reflektor yang dioptimalkan, lampu halida logam Osram 2000W/4000W, kabinet, pengukur penerangan, dll., yang dapat dengan sempurna mensimulasikan lingkungan sinar matahari dalam berbagai kondisi.

Dengan menggabungkan dengan faktor lingkungan seperti suhu, kelembaban, curah hujan, dan hujan salju, dapat digunakan untuk mengevaluasi dampak radiasi matahari langsung pada sampel uji (termal, mekanik, kimia, listrik, dll), dan juga dapat digunakan untuk mengungkapkan interaksi antara bahan yang berbeda dalam komponen.Sistem radiasi matahari yang disimulasikan dapat digunakan sendiri untuk menguji elektronik, material, dan spesimen volume kecil.Beberapa sistem juga dapat digabungkan menjadi susunan cahaya melalui desain dan tata letak profesional, yang dapat digunakan dalam pengujian mobil, truk, modul fotovoltaik, kereta api, dan pesawat terbang.

Parameter teknik

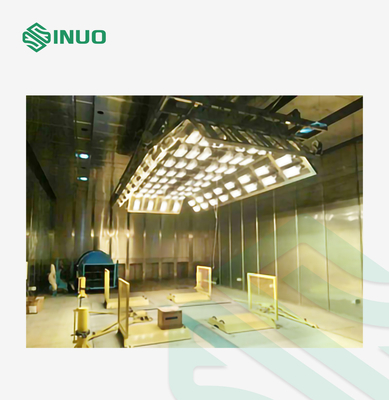

Struktur Sistem

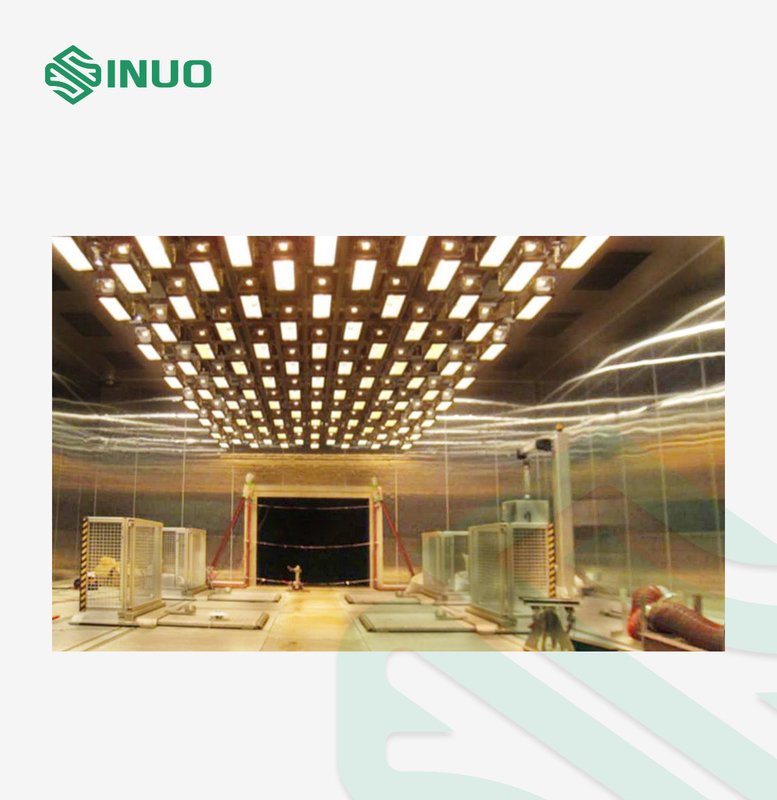

Sistem ini terdiri dari total 21(3×7) unit simulasi sinar matahari, dan setiap unit simulasi sinar matahari memiliki daya yang sama, yaitu 4KW secara merata.Distribusi spesifiknya adalah sebagai berikut:

Ukuran area ruang pada gambar adalah 6,5m × 2,5m (panjang × lebar), dan setiap kotak kecil adalah unit simulasi sinar matahari tunggal.Jarak dalam arah panjang adalah 1m, jarak dalam arah lebar adalah 1,25m, dan ketinggian permukaan referensi iradiasi adalah 1500mm±500mm.

Garis tengah longitudinal perangkat simulasi sinar matahari harus bertepatan dengan garis tengah dinamometer sasis dalam arah vertikal, dan posisi pemasangan keseluruhan berada di atas area lubang dinamometer sasis.

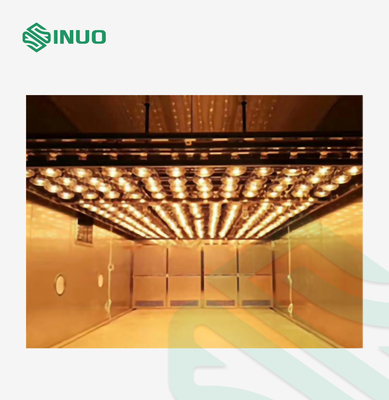

Struktur Sistem

Unit simulasi sinar matahari terdiri dari rumah lampu, lampu halida logam, dan catu daya cerdas.Catu daya cerdas ditempatkan di luar ruang uji, dan lampu halida logam dipasang di rumah lampu dan diatur di ruang uji sesuai dengan area iradiasi yang diperlukan.

Sumber lampu

Tubuh utama sumber lampu adalah bahan papan alumina sandblasted, yang mengurangi berat setiap unit simulasi sinar matahari sambil memastikan intensitas sumber lampu.Bahan reflektif adalah pelat aluminium biji-bijian cermin impor, dengan reflektifitas hingga 97%, pantulan seragam dan tidak ada bintik-bintik cahaya.Karena proses penggulungan dan pelapisan listrik, kekerasan kekuatan tinggi dari permukaan cermin reflektif dipastikan, dan terjadinya situasi di mana reflektifitas sangat berkurang karena pembersihan dan penyekaan selanjutnya berkurang.

Koil pengapian ditempatkan di catu daya.Semua struktur dan komponen di sumber lampu yang dipasang di ruang uji dapat menahan rentang suhu dan kelembaban yang luas, dan ketahanan suhu adalah -70℃~+120℃, yang juga menghindari paket tegangan tinggi di lampu yang jangka panjang ketahanan terhadap suhu tinggi di shell rentan terhadap penuaan.

Lampu halida logam

Mengadopsi teknologi lampu halida logam paling canggih.Modelnya adalah OSRAM HMI 4000 W/DXS dan parameter spesifik lampu halida logam adalah sebagai berikut:

Parameter listrik	Kekuatan nominal	4000W
	Kekuatan bohlam	4000W
	Tegangan standar	200V
	Tegangan bohlam	200V
	Arus bohlam	24
Data fotometrik	Fluks bercahaya nominal	380000LM
	Temperatur warna	6000K
	Indeks rendering warna Ra	90
Kurva spektrum lampu halida logam itu sendiri sangat dekat dengan spektrum matahari, dan sinar matahari dapat disimulasikan dengan sempurna setelah penyesuaian oleh filter khusus.Kurva spektrum rinci ditampilkan di sebelah kanan.
