Peralatan Pengujian IEC 61851 EVSE Stasiun Pengisian Ruang Uji Tahan Air

Prinsip Tes

Tingkat perlindungan tiang pengisian umumnya mencapai IP54 atau IP65, dan perlu dilakukan uji hujan yang komprehensif pada tiang pengisian, dan uji penyemprotan air diperlukan di semua permukaan.

Namun, karena ukuran luar tumpukan pengisian (terutama masalah ketinggian), tidak mungkin untuk menyiram air sepenuhnya dengan menggunakan metode hujan tabung ayun konvensional (bahkan jika ukuran tabung ayun terbesar diadopsi), dan tabung ayun alat uji hujan menempati area yang luas di bagian bawah, membutuhkan ruang 4x4x4 meter.

Alasannya hanyalah salah satu dari penampilan, pertanyaan yang lebih besar adalah pengisian tumpukan pengisian umum tumpukan hingga 100 kg, lebih besar dapat mencapai 350 kg, menggunakan bantalan meja putar biasa tidak dapat mencapai persyaratan, jadi perlu menyesuaikan satu set area yang luas, bantalan kaleng, deformasi tahap objek, dan memutar dengan kecepatan konstan dapat dicapai selama pengujian.

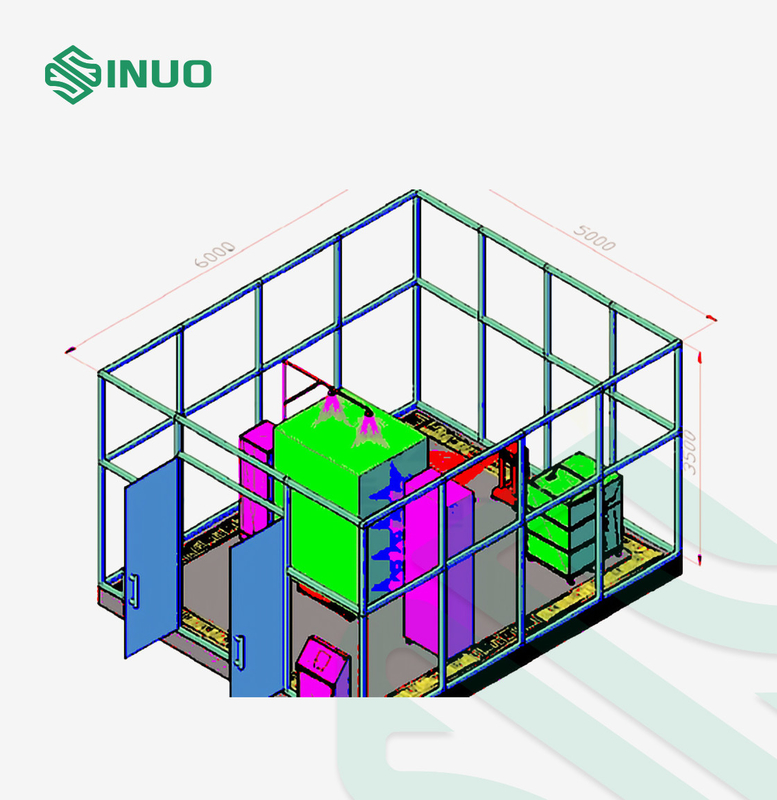

Struktur peralatan:

Skema uji hujan tumpukan pengisian terutama terdiri dari perangkat hujan, perangkat penyemprotan air, sistem pasokan air, sistem kontrol dan sistem drainase.Sesuai dengan persyaratan IEC60529-2013 dan standar industri tumpukan pengisian, sistem pancuran IPX4 dan perangkat semprotan penuh IPX5/6 diperkenalkan untuk menggabungkan ruang uji pancuran.

Fitur Peralatan

1.[Kontrol terintegrasi]Melalui sistem kontrol terintegrasi pusat, kontrol IPX4, IPX5, IPX6 tiga status semprotan;Menggunakan penelitian independen dan pengembangan prosedur operasi, semua tombol fungsi mudah diatur melalui layar sentuh, antarmuka bersih, mudah dioperasikan.

2.[Arus konstan otomatis]Sistem pasokan air cerdas mengadopsi konverter PID untuk mewujudkan arus konstan otomatis, memantau aliran waktu nyata melalui sensor elektronik, dan menampilkannya langsung di layar sentuh.

3.[Semprot global]penggunaan 4 alat pancuran merata, luas semprotan bisa mencapai minimal 3 meter persegi, hampir menutupi seluruh permukaan luar tumpukan pengisian (kecuali bagian bawah).

4.[Penginderaan perpindahan]Semprotan samping dan semprotan atas perangkat pancuran dapat merasakan jarak dengan tumpukan pengisian, dan dapat secara otomatis menyesuaikan jarak semprotan untuk memenuhi persyaratan standar (kisaran jarak standar 300-500mm).

5.[Semprotan ayunan]Shower dapat mencapai semprotan ayun, rentang semprotan ±50 ° dapat disesuaikan, frekuensi ayunan 1-20 kali/menit.Pistol semprot IPX5 dapat berayun ke atas dan ke bawah dalam jangkauan dengan mengatur ketinggian ayunan.

6.[Objek yang dapat dimuat]Platform pemuatan mengadopsi instalasi built-in, meja rata dengan tanah, meja dicadangkan untuk slot, dan tumpukan pengisian diangkut oleh forklift, yang nyaman untuk dibongkar.Platform pemuatan terbuat dari pelat baja setebal 12mm, dan daya dukung dasar mencapai 1000kg.
