IP56 Ruang Uji Pasir Dan Debu Besar IP6X 12 CBM IEC 60529

1. Struktur dan teknis peralatan:

Ukuran ruang dalam (mm): 2000 × 2000 × 3000 (Lebar KedalamanxTinggi), dapat disesuaikan


Ukuran eksternal (mm): 2700×2300×4200 (Lebarx KedalamanxTinggi), tergantung pada ukuran sebenarnya.

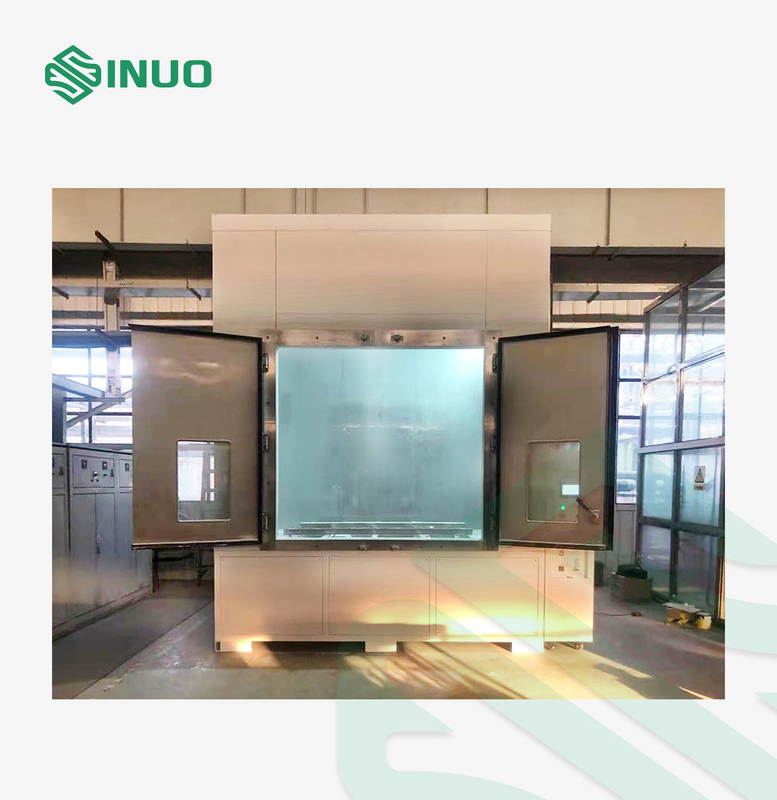

Gerbang: pintu terbuka ganda (dengan jendela observasi di setiap pintu), ukuran pintu tunggal: W900mm * H2500mm.

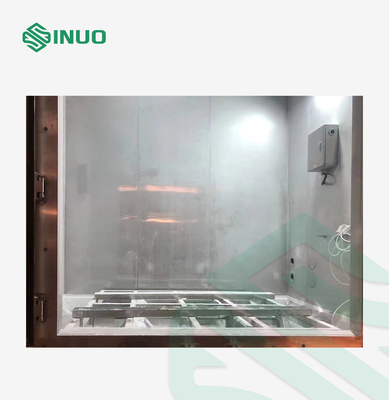

Ada rel untuk mengangkut sampel (catatan: klien mungkin memerlukan forklift untuk memindahkan spesimen berat di rel terlebih dahulu), dan dapat menahan 1 ton spesimen.

Kisaran suhu: RT+10℃～60℃ (sistem pemanas dan pemanggang debu)

Kisaran kelembaban: 85%RH

Kecepatan aliran udara: tidak lebih dari 2m/s

Konsentrasi debu: 2～4kg/m³

Spesifikasi debu: Bubuk bedak kering yang dapat melewati lubang persegi dengan saringan 75um dan kawat berdiameter 50um

Waktu getaran debu: 1S-999H dapat disesuaikan

Waktu hembusan debu: 1S-999H dapat disesuaikan

Dehumidifikasi debu: dehumidifikasi pemanas listrik

Mode operasi: mode program, mode nilai tetap

Sistem kontrol: layar sentuh LCD layar besar tertanam

Penghematan dan pencetakan data

Lubang timah: 50 mm;dengan steker penyegelan

Liner ruang: menggunakan 201 baja tahan karat

Bagian tengah: lapisan isolasi

Badan bilik terbuat dari pelat baja warna

Perlindungan keamanan: alarm arus berlebih kipas, kehilangan fasa daya, perlindungan urutan fasa;shutdown otomatis dan putuskan catu daya jika terjadi kecelakaan

Ketika tidak ada beban, harus ada sistem deteksi suhu dan kelembaban dengan fungsi tampilan

Catu daya: tiga fase 380V, 50Hz

2. Bubuk bedak harus disaring melalui jaring logam.Diameter kawat adalah 50μm dan ukuran mesh adalah 75μm.Jumlah bedak talek adalah 2kg per meter kubik ruang uji, dan jumlah penggunaan tidak boleh melebihi 20 kali.Sistem ini mampu mempertahankan kerapatan debu tersuspensi yang seragam di ruang uji.

3. Cangkang subjek uji ditempatkan di ruang uji.Tekanan di dalam cangkang harus dijaga di bawah tekanan atmosfer dengan pompa vakum.Tekanan udara di ruang uji juga dapat diubah untuk mencapai perubahan berkala tekanan di ruang uji.

4. Tujuan pengujian adalah menggunakan perbedaan tekanan untuk menarik udara di dalam ruang ke dalam peralatan.Volume pemompaan adalah 80 kali volume cangkang DUT, dan kecepatan pemompaan tidak melebihi 60 kali volume cangkang per jam.Dalam situasi apa pun perbedaan tekanan tidak boleh melebihi 2kPa.

5. Instrumen memiliki perangkat penghenti darurat untuk memastikan keamanan saat pengujian tidak normal.

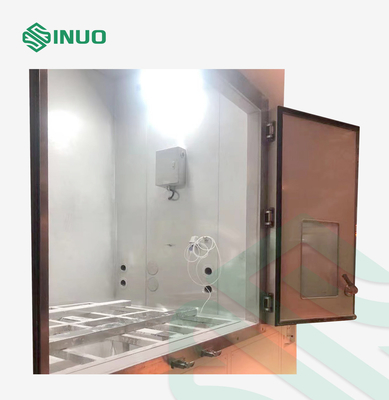

6. Tutup (pintu) ruang uji yang disegel disegel dengan andal.Dinding bagian dalam ruang uji terbuat dari bahan konduktif dan diarde untuk menghindari akumulasi listrik statis.

7. Sistem memiliki fungsi pemulihan dan perawatan debu setelah pengujian.

Ikhtisar Peralatan

Ruang uji debu pasir cocok untuk menyegel bagian dan pengujian kapasitas ketahanan pasir dan debu kandang dari produk listrik dan elektronik, suku cadang dan segel mobil dan sepeda motor.Untuk mendeteksi penggunaan, penyimpanan, kinerja pengangkutan produk listrik dan elektronik, suku cadang mobil dan sepeda motor dan segel di bawah lingkungan pasir dan debu.

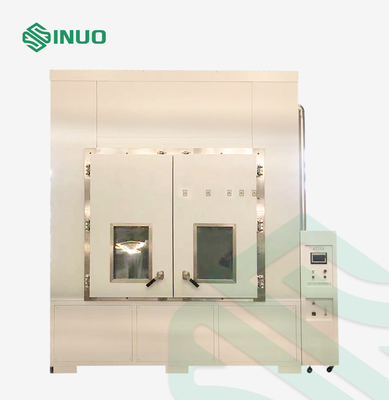

Peralatan uji menggunakan sistem kontrol PLC yang cerdas dan manusiawi, bagian dalam peralatan uji terbuat dari baja tahan karat 201 berkualitas tinggi, bagian tengahnya adalah lapisan insulasi, penutupnya adalah pelat baja berwarna.Dan juga memiliki jendela observasi besar dan perangkat wiper manual.Perlindungan keamanannya bagus.

Ruang uji pasir dan debu dirancang dan diproduksi sesuai dengan IEC60529 Gambar 2 IP5X dan IP6X.

Konfigurasi utama:
