60m³ Berjalan di Ruang Uji Lingkungan Bersepeda Kelembaban Suhu

Detail produk:

Tempat asal: Cina
Nama merek: Sinuo
Sertifikasi: Calibration Certificate (Cost Additional)
Nomor model: SN886-60m³

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order: 1
Harga: Customized
Kemasan rincian: Lainnya
Waktu pengiriman: 45 hari
Syarat-syarat pembayaran: T/T
Menyediakan kemampuan: 10 set/bulan
Hubungi sekarang

Informasi Detail

Standar Terapan: Seri IEC60068 Volume Efektif: 60m³
Kisaran suhu: -50 ° ~ 80℃ Resolusi Suhu: 0,01℃
Rentang Kelembaban: 30% ~ 98% RH Resolusi Kelembaban: 0,01RH
waktu pemanasan: RT~80℃≤90mnt Waktu pendinginan: RT~-50℃≤130mnt
Cahaya Tinggi:

4KW suhu ruang yang dikontrol kelembaban

,

60m3 suhu ruang yang dikontrol kelembaban

,

IEC60068 kontrol kelembaban ruang lingkungan

Deskripsi Produk

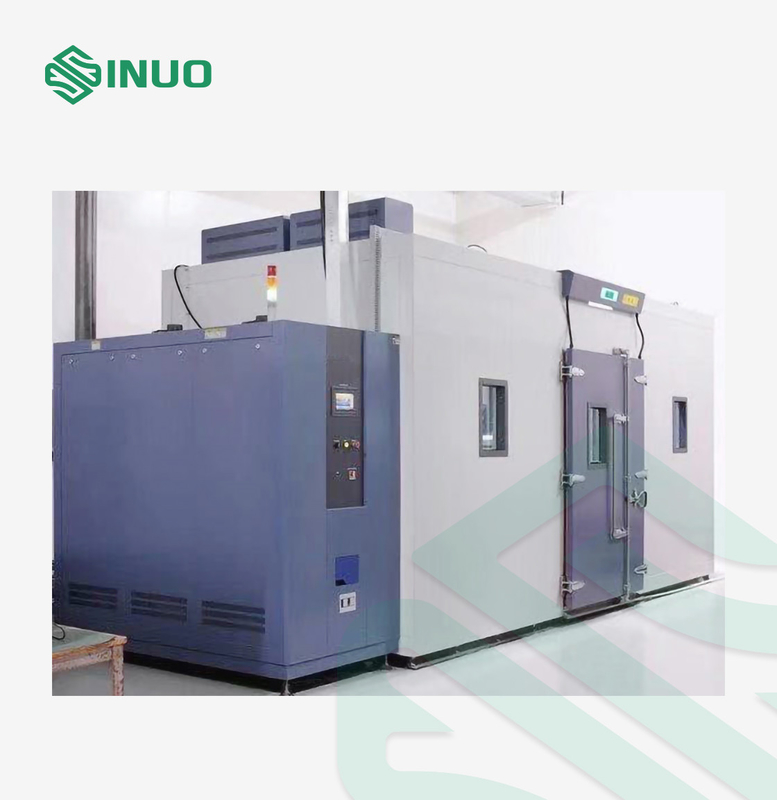

60m³ Berjalan di Ruang Uji Lingkungan Bersepeda Kelembaban Suhu



Standar & Klausul yang Dipatuhi


IEC60068-2-78:2012 “Pengujian Lingkungan-Bagian 2-78: Pengujian-Pengujian Kabin: Panas lembab, kondisi tunak, IDT”



IEC60068-2-30:2005 “Pengujian Lingkungan-Bagian 2-30: Pengujian-Uji Db: Panas lembab, siklik (siklus 12j+12j) , IDT”



IEC60068-2-2:2007 “Pengujian Lingkungan-Bagian 2-1: Pengujian- Uji B-Panas kering, IDT”



IEC60068-2-1:2007 “Pengujian Lingkungan-Bagian 2-1: Tes-Uji A: Dingin, IDT”



Ikhtisar Peralatan

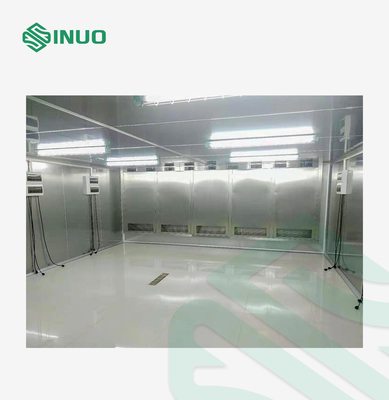

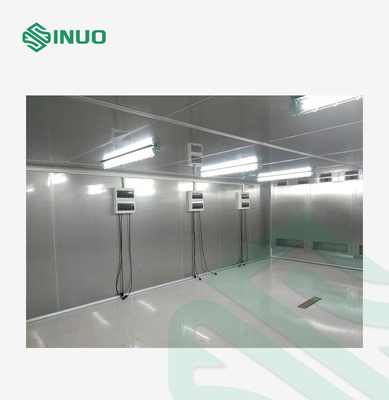

Ruang uji walk-in ini mensimulasikan lingkungan yang dapat berubah suhu dan kelembaban untuk produk atau bahan.Ini banyak digunakan dalam uji kemampuan beradaptasi listrik, elektronik, instrumen dan meteran dan bagian produk lainnya di bawah suhu tinggi dan rendah dan lingkungan lembab selama penyimpanan, transportasi dan penggunaan, untuk menentukan kemampuan beradaptasi suhu produk atau bahan di atas ke tinggi dan rendah suhu dan lingkungan lembab, terutama untuk elektrifikasi produk perubahan kinerja dan sifat mekanik.



Parameter teknik


1. Nama produk Ruang Uji Suhu dan Kelembaban Konstan Walk
Mode SN886-60m3
2. Instruksi yang berlaku
2.1.Rentang yang berlaku Peralatan ini cocok untuk uji keandalan simulasi lingkungan dari berbagai produk listrik dan elektronik serta produk, suku cadang, dan bahan lainnya, seperti suhu tinggi dan rendah yang konstan, perubahan bertahap, dan uji siklus.
2.2.Batasan uji keamanan

A) Pengujian dan penyimpanan sampel zat yang mudah terbakar, meledak, dan mudah menguap

B) Uji sampel zat korosif, pengujian dan penyimpanan sampel biologis

C) Pengujian dan penyimpanan sampel sumber emisi elektromagnetik yang kuat

3.Volume dan ukuran
3.1.Volume efektif 60m³
3.2.Ukuran kotak dalam: W5000 mm * D4000mm * H3000 mm
3.3.Ukuran kotak luar

Tentang W5700 mm * D5000 mm * H3200 mm (Tidak termasuk ukuran unit)

Pengingat: Silakan lihat desain akhir dan konfirmasikan tiga tampilan untuk dimensi eksternal

4.Kinerja
4.1.Metode pendinginan Pendingin air
4.2.Kisaran suhu -50 °~ 80℃
4.3.Kisaran kelembaban 30% -98% RH
4.4.Fluktuasi suhu / kelembaban ±2℃ / ±2,0% RH
4.5.Akurasi resolusi suhu 0,01℃
4.6.Akurasi resolusi kelembaban 0,01RH
4.7.Keseragaman suhu 2℃
4.8.Keseragaman kelembaban < 75% RH: ± 3% RH;>75%RH±5%RH
4.9.Waktu pemanasan RT~80℃≤90mnt
4.10.Waktu pendinginan RT~-50℃≤130mnt
4.11.Kenaikan suhu dan penurunan overshoot ±1℃
4.12.Situasi beban 4KW (Membangkitkan kapasitas panas sampel)
4.14.Standar tes

IEC60068-2-1:2007 “Pengujian Lingkungan-Bagian 2-1: Tes-Uji A: Dingin, IDT”

IEC60068-2-2:2007 “Pengujian Lingkungan-Bagian 2-1: Pengujian- Uji B-Panas kering, IDT”

IEC60068-2-78:2012 “Pengujian Lingkungan-Bagian 2-78: Pengujian-Pengujian Kabin: Panas lembab, kondisi tunak, IDT”

IEC60068-2-30:2005 “Pengujian Lingkungan-Bagian 2-30: Pengujian-Uji Db: Panas lembab, siklik (siklus 12jam+12jam), IDT”

4.15.Diagram skema suhu dan kelembaban

60m³ Berjalan di Ruang Uji Lingkungan Bersepeda Kelembaban Suhu 0

PS: Kelembaban standar 20%~95%HR

5. Struktur dan bahan
5.1 Bahan kotak luar Mengadopsi pelat baja dingin dan panas yang canggih, cat nano-baking non-statis
5.2.Bahan kotak dalam Pelat baja tahan karat SUS304
5.3.Bahan isolasi termal Busa poliuretan kaku bersuhu tinggi dan tahan api
5.4.Strip penyegelan kusen pintu Strip penyegelan karet silikon
5.5.pintu kamar Pintu berdaun ganda terbuka di luar, kusen pintu dan tepi panel pintu dilengkapi dengan alat pemanas listrik dan parit pelimpah
5.6.Jendela observasi kaca pemanas listrik

jumlah: 2

Lokasi: Di ​​pintu ruang ujian (atau tempat yang ditentukan oleh pelanggan)

Bentuk: 3-lapisan kaca yang diperkuat vakum dengan elemen pemanas anti-kabut bawaan

5.7.Petir Lampu hemat energi tahan ledakan tahan suhu tinggi dan rendah
5.8.Port keseimbangan tekanan Semua paduan aluminium dengan garis anti-keringat 4 set jendela tekanan yang dapat disetel ulang sendiri
5.9.Bantalan berat Beban laboratorium: 1000KG
5.10.lubang sampel

Lubang dengan diameter 100mm di dinding ruang sisi kiri dan dilengkapi dengan sumbat isolasi karet dan penutup karet secara bersamaan.

60m³ Berjalan di Ruang Uji Lingkungan Bersepeda Kelembaban Suhu 1

5.11.Lantai anti selip

Lantai mengadopsi desain non-slip stainless steel 4.0mm untuk mencegah personel terluka selama operasi internal.

60m³ Berjalan di Ruang Uji Lingkungan Bersepeda Kelembaban Suhu 2

5.12 Drainase

Lantai dirancang dengan tangki drainase,



dan ruang uji tidak memiliki air di dalamnya setelah akhir uji suhu dan kelembaban tinggi

60m³ Berjalan di Ruang Uji Lingkungan Bersepeda Kelembaban Suhu 3

5.13 Piala kaki

Cangkir kaki kotak listrik mengadopsi bantalan gel silika untuk menyerap kejutan dan melindungi kompresor dan pengelasan pipa tembaga

60m³ Berjalan di Ruang Uji Lingkungan Bersepeda Kelembaban Suhu 4

5.15.Kebisingan seluruh mesin 80dB
6. Sistem pendingin udara
6.1.Metode suhu konstan Mengadopsi metode keseimbangan dingin
6.2.Prinsip kerja hemat energi

Metode kelembaban konstan konvensional:Ketika suhu aktual mencapai suhu yang disetel, kapasitas pendinginan kompresor tetap tidak berubah, dan metode pemanasan digunakan untuk mengimbangi kapasitas pendinginan kompresor untuk mencapai keseimbangan suhu di dalam kotak.

Metode keseimbangan dingin:Ketika suhu aktual mencapai nilai yang ditetapkan, output katup solenoida dingin dikendalikan oleh pengontrol PID, dan suhu di dalam kotak diseimbangkan melalui output pendinginan yang dikontrol.Dibandingkan dengan metode kelembaban konstan konvensional, output pemanasan dikurangi untuk membuat seluruh unit Dibandingkan dengan metode konvensional, peralatan dapat mencapai penghematan energi 40%

6.3.Metode pendinginan udara Pendingin kompresor kaskade
6.4.Motor yang bersirkulasi Taiwan Tatung Motor Induksi Tegangan Rendah
6.5.Sensor

Dengan sensor dan pengontrol pengukuran suhu dan kelembaban

Sensor resistensi PT100 platinum

6.6.Roda angin Kipas sirkulasi sentrifugal multi-sayap, bilah paduan aluminium tahan suhu tinggi dan rendah
7. Sistem pendingin
7.1.Metode pendinginan Tipe diam cascade impor asli, efisiensi tinggi dan kompresor hemat energi
7.2.Kompresor

Kompresor semi-hermetik Bitzer Jerman asli yang diimpor.

2 set kompresor 10HP

60m³ Berjalan di Ruang Uji Lingkungan Bersepeda Kelembaban Suhu 5



7.3.Pendingin

Perlindungan lingkungan non-fluorin HFC404A (Honeywell) dan refrigeran DuPont R23

60m³ Berjalan di Ruang Uji Lingkungan Bersepeda Kelembaban Suhu 6

7.4.Kondensator

Jenis cangkang dan tabung efisiensi tinggi (pendingin air)

60m³ Berjalan di Ruang Uji Lingkungan Bersepeda Kelembaban Suhu 7





Dilengkapi dengan menara air pendingin (merek terkenal) dan pipa

60m³ Berjalan di Ruang Uji Lingkungan Bersepeda Kelembaban Suhu 8





7.5.Evaporator

Evaporator sirip multi-bagian efisiensi tinggi dengan membran hidrofilik (sirip menebal)

60m³ Berjalan di Ruang Uji Lingkungan Bersepeda Kelembaban Suhu 9

7.6.Pemisah minyak

Emerson AW

60m³ Berjalan di Ruang Uji Lingkungan Bersepeda Kelembaban Suhu 10

7.7.katup ekspansi

Katup Ekspansi Termal Danfoss

60m³ Berjalan di Ruang Uji Lingkungan Bersepeda Kelembaban Suhu 11

7.8.Katup solenoida

Saginomiya Jepang dan Danfoss

60m³ Berjalan di Ruang Uji Lingkungan Bersepeda Kelembaban Suhu 12

7.9.Aksesoris lainnya

Semua produk berkualitas tinggi dari merek internasional pertama (gambar di sebelah kanan: filter pengering)

60m³ Berjalan di Ruang Uji Lingkungan Bersepeda Kelembaban Suhu 13

7.10.Dehumidifikasi

Pembekuan dan dehumidifying oleh sistem pendingin (udara di dalam kotak melewati evaporator di bawah suhu titik embun, dan air diendapkan).

60m³ Berjalan di Ruang Uji Lingkungan Bersepeda Kelembaban Suhu 14

* Pilih sirip evaporator dengan perawatan membran hidrofilik, kinerja dehumidifikasi yang lebih baik, karena tegangan air sirip aluminium membran hidrofilik kecil, tetesan air dari kondensasi udara mudah terlepas, dan tidak mudah menghasilkan jembatan air obstruktif di celah sirip.Dengan demikian sangat meningkatkan efisiensi dehumidifikasi!

8. Sistem pemanas dan pelembapan
8.1.Metode pemanasan Pemanas listrik
8.2.Metode pasokan uap Buka injeksi langsung, bagian dalam generator terhubung langsung ke ruang uji, menjaga tekanan internal mendekati nol
8.3.tabung pemanas

Tabung pemanas listrik paduan nikel-kromium stainless steel bersirip, tabung pemanas anti-MC desain adhesi, koneksi pemanas, kawat tahan panas digunakan, pemanas ditempatkan di saluran udara yang bersirkulasi di bagian atas kotak, dan tahan api dan bahan isolasi panas ditambahkan di sekitarnya

60m³ Berjalan di Ruang Uji Lingkungan Bersepeda Kelembaban Suhu 15

8.4.Tabung pelembab

A) Silinder pelembapan (metode boiler) digunakan untuk pelembapan, yang lebih cepat daripada pelembapan permukaan tradisional (tipe panci air) dan memiliki akurasi kontrol yang lebih tinggi.

Dalam kotak

Ini tidak akan menghasilkan polusi pengotor seperti skala, memiliki kinerja kelembaban rendah yang baik, dan mudah dibersihkan.

B) Tabung pelembapan mengadopsi semua casing baja tahan karat yang mulus, resistansi insulasi lebih besar dari 50MΩ, dan memiliki pengontrol pencegahan luka bakar kering

C) Silinder pelembapan terbuat dari baja tahan karat dan memiliki jendela pengamatan ketinggian air.

D) Suhu rendah dengan udara kering

60m³ Berjalan di Ruang Uji Lingkungan Bersepeda Kelembaban Suhu 16

8.5.Metode kontrol

Kontrol non-kontak, sinyal keluaran pengontrol mencapai presisi tinggi melalui relai keadaan padat SSR

Kontrol sakelar non-kontak

8.6.Ketel pelembab Dipasang di dalam ruang mesin
8.7.Pengolahan air humidifikasi Dilengkapi dengan perangkat pelunakan air khusus, yang dapat secara efektif menghilangkan kotoran di dalam air (1 set perangkat sistem pemulihan air murni, dengan filter karbon aktif untuk menyaring kotoran air).
9. Sistem kontrol
9.1.Pengontrol Pengontrol memiliki tampilan bahasa Inggris, fungsi diagnosa diri, menanyakan penyebab kegagalan dan metode perawatan, dan mencatat data dan proses pengujian
9.2.Antarmuka dialog Arsitektur kontrol industri layar sentuh layar warna LCD, mode dialog menu bahasa Inggris
9.3.Akurasi pengaturan Suhu 0.1℃, waktu 0.1 menit, kelembaban 1%RH
9.4.Masukan suhu Sensor presisi tinggi
9.5.Masukan kelembaban Sensor kelembaban kapasitansi elektrostatik presisi tinggi
9.6.Metode kontrol kontrol PID
9.7.Mode operasi Mode operasi program, mode operasi nilai tetap, mode operasi waktu start-up
9.8.Kapasitas sistem 1000 grup program*100 segmen per grup (1000 kali dapat berputar secara terpisah), jumlah segmen yang dibutuhkan oleh setiap grup program dapat dibagi secara acak, dan setiap grup program dapat dihubungkan secara bebas satu sama lain
9.9.Tampilan data uji Atur suhu, suhu terukur, total waktu pengoperasian, waktu pengoperasian segmen, sisa waktu segmen, status pemanasan, waktu kalender, dll.
9.10.Fungsi PLC bawaan Itu dapat langsung menggerakkan setiap bagian eksekusi, dan operasi logika diselesaikan oleh perangkat lunak PLC
9.11.Pemilihan otomatis kondisi kerja lemari es Menurut kondisi pengujian yang berbeda, secara otomatis memilih kondisi kerja lemari es
9.12.Antarmuka komunikasi Dilengkapi dengan antarmuka RS485, dapat dihubungkan ke komputer eksternal untuk kontrol suhu jarak jauh, dan memiliki fungsi diagnosis jarak jauh komputer.Itu dapat menyesuaikan dan memantau pengoperasian peralatan, program, instruksi, dan perangkat lunak melalui jaringan Inter.
10. Komponen utama dari rangkaian kontrol



Komponen utama dari sirkuit kontrol adalah semua merek berkualitas tinggi

60m³ Berjalan di Ruang Uji Lingkungan Bersepeda Kelembaban Suhu 17





11. Fungsi perlindungan keamanan

1. Uji perlindungan suhu berlebih pada produk (independen)

2. Tanpa sakelar pelindung sekering

3. Sakelar pelindung suhu berlebih pemanas

4. Kompresor kelebihan beban dan terlalu panas

5. Kompresor perlindungan tekanan tinggi dan rendah

6. Perangkat perlindungan arus berlebih sistem

7. Pengontrol mendiagnosis sendiri kesalahan dan menampilkannya

8. Tekanan air pendingin adalah perlindungan yang terlalu rendah

9. Proteksi kebocoran, proteksi hubung singkat, proteksi kehilangan fase / fase yang salah, proteksi kelebihan beban kipas, proteksi suhu berlebih, proteksi kekurangan air, proteksi pemutusan air, indikasi operasi, alarm suara dan lampu, matikan otomatis setelah alarm, dll.

12. Kondisi penggunaan

1. Suhu sekitar: -5℃~+28℃;

2. Kelembaban relatif: 85%RH;

3. Tekanan atmosfer: 80kPa~106kPa

4. Tidak ada getaran kuat di sekitar

5. Catu daya peralatan: (perhatikan bahwa catu daya uji tidak termasuk)

5.1 Hubungkan ke catu daya 380V AC (±10%), kabel tiga fase + kabel ground pelindung, resistansi ground 4Ω;

5.2 Total daya: sekitar 30KW

5.3 Arus kerja maksimum: sekitar 70A
