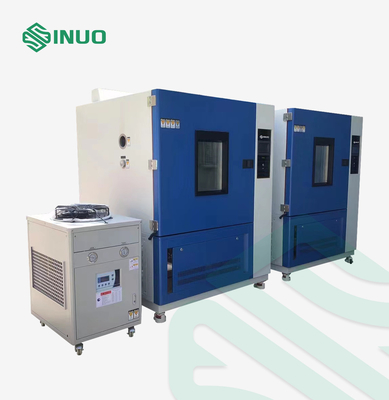

VW 80000 Thermal Shock Test Chamber Splash Water Test Equipment MBN LV 124-2 K-12

VW 80000 Thermal Shock Test Chamber Splash Water Test Equipment MBN LV 124-2 K-12

Nama merek:	Sinuo
Nomor Model:	SN4421
MOQ:	1
harga:	Customized
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	20 set/bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

Calibration Certificate (Cost Additional)

Standar Terapan:

MBN LV 124-2, VW-80000, dll.

Sampel Uji:

Komponen kendaraan

Volume Internal Nominal:

800L atau disesuaikan

Suhu Pemanasan:

Rt 10 °C ~ 120 °C

Tingkat pemanasan:

RT + 10 ° C ~ 105 ° C 15 menit

Aliran air:

3-4 liter per percikan / nosel

Siklus tes:

Percikan 3 detik setiap 30 menit

suhu air:

0-4℃

Kemasan rincian:

KASUS KAYU LAPIS

Menyediakan kemampuan:

20 set/bulan

Menyoroti:

VW 80000 ruang uji kejut termal

MBN LV 124-2 K-12 ruang uji kejut termal

VW 80000 ruang uji kejut suhu

Deskripsi Produk

MBN LV 124-2 K-12 Thermal Shock Dengan Peralatan Uji Splash Water

Standar & Klausul yang Dipatuhi

MBN LV 124-2 2013-08 “Komponen Listrik dan Elektronik pada Mobil Penumpang Sampai dengan 3.5t- Persyaratan Umum, Kondisi Pengujian dan Pengujian-Bagian 2: Persyaratan Lingkungan” klausul 9.12 K-12 Kejutan Termal dengan Percikan Air

VW-80000:2009-10 “Komponen Listrik dan Elektronik pada Kendaraan Bermotor sampai dengan 3.5t Persyaratan Umum, Kondisi Pengujian dan Pengujian” klausul 11.12 K-12 Guncangan Suhu dengan Percikan Air

ISO16750-4:2006 "Kendaraan jalan -Kondisi lingkungan dan pengujian untuk peralatan listrik dan elektronik-Bagian 4: Beban iklim" klausul 5.4.2 Uji kejut air es.

GB/T28046,4-2011 "Kendaraan jalan -Kondisi lingkungan dan pengujian untuk peralatan listrik dan elektronik-Bagian 4: Beban iklim" klausul 5.4.2 Uji kejut air es.

Ikhtisar Peralatan

Sampel dan Batasan:Komponen listrik dan elektronik otomotif, dimensi yang akan ditentukan.Peralatan uji ini melarang pengujian zat yang mudah terbakar, meledak, dan mudah menguap;pengujian zat korosif yang disimpan;pengujian penyimpanan hayati;tes penyimpanan sampel emisi elektromagnetik yang kuat.

Aplikasi:Pengujian ini mensimulasikan beban komponen saat terkena percikan air seperti yang terjadi saat melewati genangan air.Pengujian berfungsi untuk memverifikasi fungsi komponen saat mengalami pendinginan tipe kejut melalui air.Ini terjadi saat mengemudi di jalan air selama musim dingin.Mode kegagalan adalah retak mekanis pada material atau kegagalan segel yang disebabkan oleh koefisien ekspansi suhu yang berbeda.

Prinsip:Semprotkan sampel yang dipanaskan hingga suhu uji dengan air de-ionisasi (0-4°C, air keran yang mengandung 3% debu Arizona menurut beratnya, halus, sesuai dengan ISO 12103-1. Pencampuran permanen harus dipastikan), pada suhu jarak 300-350 mm dari sampel.Setiap percikan durasi 3 s, dan aliran air adalah 3-4 liter per percikan/nosel.Durasi transisi 20 d (untuk transisi manual DUT antara penyimpanan suhu dan percikan) (hanya diwajibkan oleh ISO 16750-4 dan GB/T28046.4).

Gunakan Lingkungan:Suhu sekitar +25 ° C, kelembaban relatif 85% R. H, dan nilai yang diukur dalam kondisi tidak ada sampel di ruang uji.

Struktur:Struktur tipe ruang, pemanas dan benturan air es diselesaikan dalam dua ruang, dengan partisi di tengah.

Parameter teknik

Volume Internal Nominal	800 L atau dapat disesuaikan
Ukuran Efektif Ruang Dalam	800 × 800 × 1000 (mm) atau tergantung pada desain aktual
Area kotak pemanas	sisi kanan
ukuran pemegang sampel	Untuk ditentukan
Ukuran luar	150012201780(mm) L×D×Tatau tunduk pada desain yang sebenarnya
Bobot	500kgatau tunduk pada desain yang sebenarnya
Kebisingan kerja	75db, diukur 1 meter dari mesin di depan mesin dan 1,2 meter dari tanah
Daya maksimum	6kwatau tunduk pada desain yang sebenarnya
Arus maksimum	40Aatau tunduk pada desain yang sebenarnya
Sumber Daya listrik	AC380V fase tunggal R, N + ground perlindungan; rentang fluktuasi tegangan yang diijinkan 10% V; Rentang fluktuasi frekuensi yang diizinkan 50±0,5HZ; Catu daya mode TN-S atau catu daya mode TT; Resistansi pentanahan kawat pembumian pelindung kurang dari 4Ω Pengguna diharuskan untuk mengonfigurasi sakelar udara atau daya dengan kapasitas yang sesuai untuk peralatan di lokasi pemasangan, dan sakelar harus dikontrol secara independen. Ketika peralatan digunakan untuk menempatkan sampel daya di dalam kotak, catu daya sampel harus menggunakan catu daya eksternal, dan catu daya mesin tidak boleh digunakan secara langsung;
Kisaran suhu pemanasan	Rt 10 °C ~ 120 °C, dapat diatur
Tingkat pemanasan	RT + 10 ° C ~ 105 ° C 15 menit
Aliran air	3-4 liter per percikan / nozzle

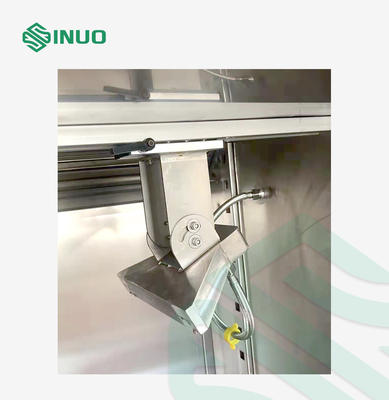

Nozel percikan	Dibuat sesuai dengan gambar 31 dari MBN LV 124-2 ( atau gambar 38 dari VW8000, dll.) Jika lebar DUT jauh lebih besar dari lebar percikan nozzle percikan tunggal, beberapa nozzle percikan harus diatur menjadi satu baris untuk memercikkan air ke DUT
Modus percikan	Semprotan nozzle DUT secara horizontal
Suhu air percikan	0-4 , Kompresor pendingin + pompa air pencampur
Media uji untuk percikan	Air keran mengandung 3%.debu Arizonaberat, halus, sesuai dengan ISO 12103-1.Pencampuran permanen harus dipastikan.
Jarak nosel ke DUT	300~350mm
Jumlah sampel yang dapat ditempatkan	Single atau Multiple [ukuran keseluruhan dalam kisaran P × T × D300 × 400 × 500 (mm)]
Siklus tes	Percikan 3 detik setiap 30 menit.Waktu siklus dapat diatur, seperti yang ditunjukkan pada gambar 30 dari MBN LV 124-2 atau gambar 37 dari VW8000, dll.
Jumlah siklus	100, dapat diatur

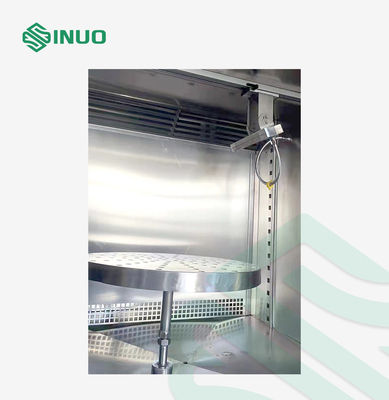

Pengaturan nosel	Berbaris di sisi kiri ruang dalam, menghadap sampel
Uji sampel fiksasi	Tetap pada bingkai pemasangan di ruang, arahnya sama dengan arah arah pemuatan.

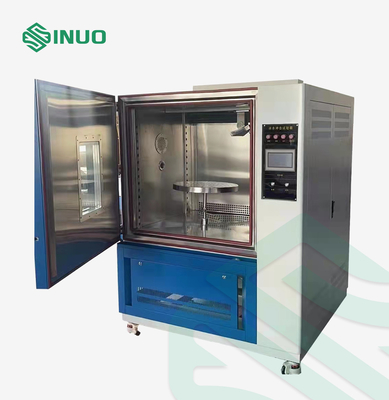

Struktur kamar	Bahan ruang dalam: SUS316 # stainless steel tebal 1.2mm; Bahan ruang luar: SUS304 # stainless steel tebal 1.0mm; Kotak peniup pemanas: SUS304 # stainless steel setebal 1.0mm, di dalam dan di luar dua lapisan, dengan bahan insulasi panas di tengah, terletak di sisi kanan ruang uji.; Kotak kontrol dan ruang uji merupakan satu kesatuan; Air semprotan diperoleh kembali di bagian bawah ruang uji; Nosel semprot terletak di sisi kiri ruang uji dan dipasang di satu sisi; Bagian bawah ruang uji dilas menjadi struktur mesh dengan baja saluran, permukaan atas diletakkan dengan pelat baja untuk memasang sasis rangka pemasangan sampel, dan sistem pemanas tiup koneksi lubang terbuka di sisi kanan ruang uji.
pintu kamar	Pintu tunggal Pegangan tahan ledakan Jendela transparan kabut Penghapus jendela
Jendela observasi	Terletak di pintu, ukuran 600x600mm
Petir	Pencahayaan dalam ruangan
Panel kendali	Kontrol antarmuka manusia-mesin, sakelar daya, sakelar lampu, cadangan antarmuka manusia-mesin 7 inci
Kabinet kontrol distribusi daya	Pemutus sirkuit daya total, pengontrol antarmuka manusia-mesin, papan distribusi daya, kipas pendingin, pelindung suhu berlebih, pompa air.
Sistem pemulihan air	Gunakan siklus daur ulang bawah untuk mencapai konservasi air
Sistem pasokan air lumpur	SUS316 # stainless steel digunakan untuk membuat tangki air pasokan air lumpur, dan perangkat pengaduk anti-kristalisasi air lumpur, pompa air pasokan air lumpur dan perangkat pengatur tekanan pipa pasokan air dipastikan untuk memastikan pasokan arus konstan tekanan konstan. semprot.
Suplemen air lumpur	Secara manual, air lumpur yang disiapkan dapat langsung dimasukkan ke dalam tangki lumpur.
Sistem pembersihan pipa	Untuk mencegah penyumbatan tanah pipa, pasokan air akan dimulai secara otomatis setelah pengujian, dan tanah di dalam pipa akan dibersihkan.Katup solenoid pasokan air bersih profesional.
Persediaan air	Terhubung langsung ke pipa air, tekanan suplai air yang dibutuhkan 2kgf / cm2
Sistem kontrol listrik
Pengontrol	Pengontrol layar sentuh LCD Dibagi menjadi siklus pemanasan, siklus semprot, tindakan pompa, tindakan pembersihan, dll.
Sistem pendingin	Menggunakan kompresor Tecumseh Prancis
Komunikasi	Dapat digunakan sebagai sistem pemantauan dan kendali jarak jauh untuk merekam data uji
Mode operasi	Mode program / mode pengaturan
Mode pengaturan	Antarmuka Cina / Inggris, input sentuh
kontrol operasi	Operasi eksternal menghentikan konektor sinyal sakelar, setelah menyalakan daya, cukup pendekkan konektor untuk memerintahkan pengontrol untuk menjalankan atau menghentikan tindakan
Perlindungan keamanan
Pompa semprot	Perlindungan kelebihan beban, perlindungan hubung singkat
Kekuasaan	Perlindungan kebocoran, kelebihan beban dan perlindungan hubung singkat
Mengaduk motor	Perlindungan kelebihan beban, perlindungan hubung singkat
Persyaratan lingkungan penyimpanan	Suhu sekitar harus dijaga dalam 0 °C ~ +35 °C
Persyaratan situs instalasi	Panel dinding sisi kiri dan kanan ruang uji tidak boleh kurang dari 800 mm dari dinding, dan jarak dari dinding depan ke dinding tidak boleh kurang dari 1000 mm.Harap konfirmasi apakah peralatan dapat memasuki pintu atau lorong, lift, dll., Agar tidak mempengaruhi kemajuan proyek Anda.
Moda transportasi	Transportasi seluruh mesin

pertanyaan

T: Apa itu?Ukuran Efektif Ruang Dalam untuk perangkat ini?
A: Dapat disesuaikan

T: Apa sistem pemulihan Air untuk perangkat ini?
A: Ini menggunakan siklus daur ulang bawah untuk mencapai konservasi air.
