IEC 60529 Peralatan Uji Perlindungan Ingress Semprotan Air IPX1 IPX6 Moisture Chamber

IEC 60529 IPX1 ke IPX6 Ruang Uji Kelembaban Air Masuk

Standar & Klausul yang Dipatuhi

IEC60529:2013 "Tingkat perlindungan yang diberikan oleh enklosur (kode IP)" IPX1, IPX2, IPX3, IPX4, IPX5 & IPX6

Ikhtisar Peralatan

Gunakan Lingkungan:

Catu daya: AC220V±5%/50Hz, 10KVA, atau sesuaikan dengan kebutuhan catu daya lokal klien.

Gunakan tempat: suhu 15-35 ° C, kelembaban relatif 25%-75%, tekanan atmosfer 86 ~ 106kpa (860 mbar -1060 mbar), harus dilengkapi dengan lampu dan sakelar kebocoran tahan air (atau soket), tanah perlu datar, dan fungsi pemasukan air dan drainase harus baik.

Sumber air: air bersih atau air keran tanpa kotoran, dilengkapi dengan filter pembersih air.

Sampel dan Batasan:Produk listrik dan elektronik, mobil, suku cadang sepeda motor, peralatan rumah tangga, produk komunikasi, pencahayaan luar ruangan dan perangkat sinyal, dll.

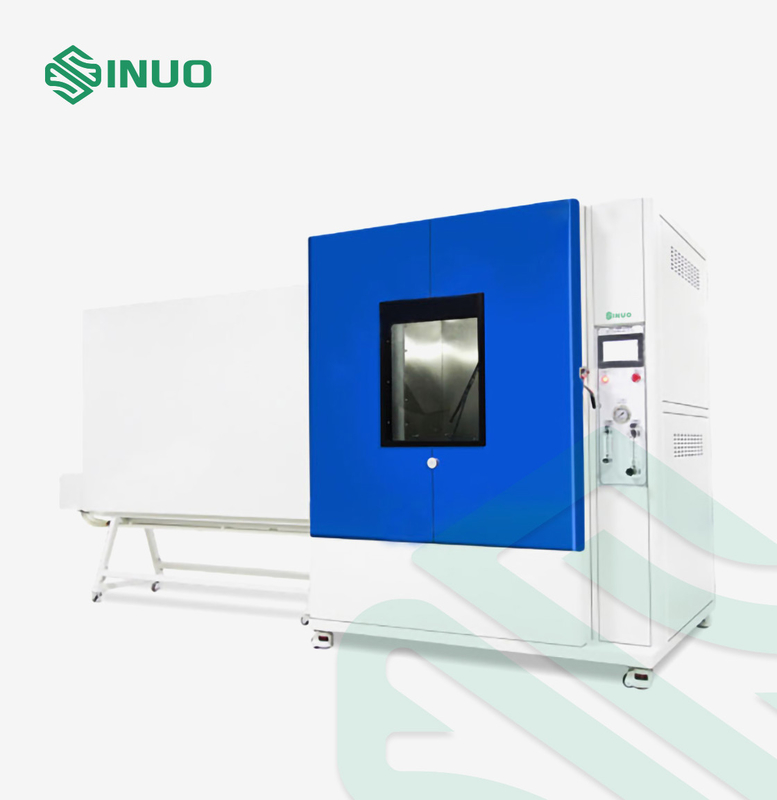

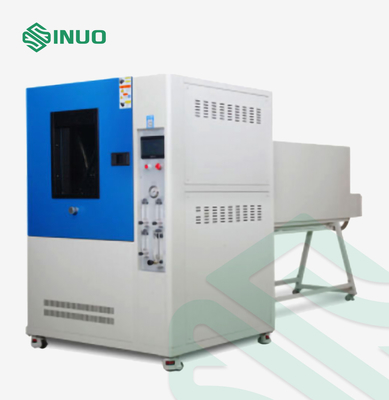

Struktur:Peralatan uji terdiri dari sasis, mekanisme tetesan vertikal, mekanisme penyemprotan air tabung berosilasi, mekanisme pengaliran air, terowongan, kabinet kontrol listrik, dan meja putar.Mekanisme tetesan vertikal dipasang di bagian atas ruang dalam.Mekanisme berosilasi dipasang di tengah ruang dalam, dua ujung dipasang di dinding samping ruang dalam.Mekanisme pengaliran air terletak di sisi kiri dan terhubung ke ruang dalam melalui terowongan panjang, yang memastikan jarak antara nosel dan sampel.Sampel ditempatkan pada meja putar, meja putar disebabkan berputar oleh penggerak motor pada kecepatan putaran 1r/menit untuk pengujian IPX1~IPX6, untuk membuat penutup spesimen terciprat ke segala arah atau disemprotkan dari semua arah yang memungkinkan. ;dan ketinggian meja putar dapat disesuaikan secara manual, agar sesuai dengan jarak uji dari jarum ke sampel.Seluruh sistem ini dilengkapi dengan perangkat pembersih penyaringan air untuk mencegah penyumbatan lubang jarum.Dan sistem pengujian mengadopsi struktur tipe ruang.

Aplikasi:

Untuk memverifikasi kinerja pelindung selungkup untuk komponen produk elektronik dan listrik, mobil, suku cadang sepeda motor, peralatan rumah tangga, segel dan lampu di bawah:

Air menetes pada derajat IPX1 dan IPX2

Penyemprotan dan percikan air pada derajat IPX3 dan IPX4.

Pancaran air pada derajat IPX5 dan IPX6

Prinsip:Pastikan bahwa tetesan air, semprotan air atau kecepatan pancaran air mencapai nilai standar yang dipersyaratkan dengan mengontrol aliran pasokan air, dan mencapai tekanan yang setara dengan mengontrol kedalaman sampel yang direndam dalam air, menghasilkan aliran air atau tekanan yang seragam di seluruh luas kandang.

Parameter teknik

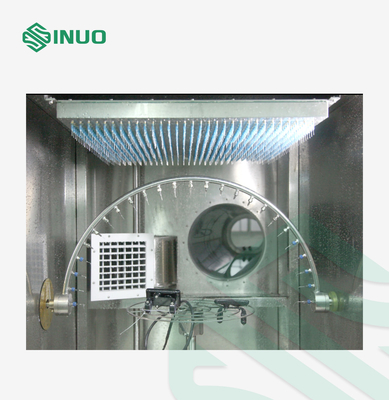

1. Mekanisme tetesan vertikal
Area Tetesan	WD = 600 × 600mm, ukuran lain dapat disesuaikan
Tinggi Tetes	Jarak jarum 200mm ke sampel dicapai dengan menyesuaikan ketinggian meja putar atau menaikkan spesimen
Kecepatan Tetes (Aliran Air)	1+0,5 0mm/menit atau 3+0,5 0mm/menit dapat disesuaikan
Lubang Jarum Lubang Jarum	0.4mm
Jarak Lubang Tetes	20mmx20mm
Posisi Kotak Tetes	Terletak di bagian atas ruang dalam, diperbaiki
2.Mekanisme penyemprotan air tabung berosilasi
tabung berosilasi	R400, R200 adalah opsional, terbuat dari baja tahan karat
Lubang Jarum Lubang Jarum	0.4mm
Distribusi Lubang Semprot	IPX3: di atas busur 60 ° di kedua sisi titik pusat (120 °) IPX4: di seluruh 180 ° dari setengah lingkaran Jarak lubang: 50mm
Pengalihan IPX3/4	Beralih dengan mengubah sejumlah jarum lubang buta atau jarum lubang tembus
Sudut berosilasi	IPX3: 120 ° (± 60 °) IPX4: 350 ° (± 175 °)
Kecepatan berosilasi	IPX3:4s /siklus(2×120 °); IPX4:12s / siklus (2 × 350 °);
Aliran air	1-10L / mnt dapat disesuaikan

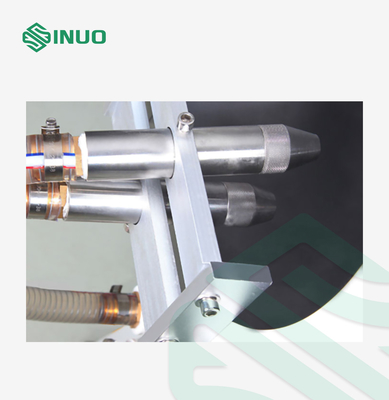

3. Mekanisme pengaliran air
Arah Pengaliran Air	Horisontal
Diameter Internal Nosel	IPX5:Ф6.3mm；IPX6:Ф12.5mm
Tarif Pengiriman	IPX5: 12,5 ± 0,625L / mnt;IPX6: 100±5 L/mnt, flow meter dapat disesuaikan melalui rotameter secara manual
Jarak dari Nozzle ke Permukaan Kandang	2,8m ((Jarak dari nosel ke permukaan tengah meja putar, standar membutuhkan 2,5-3m)
Metode Tetap Nosel	Memperbaiki mekanis
4. Umum
Pengukur tekanan	0 ~ 0.25MPa, dapat ditampilkan
Durasi Tes	0,01S～99,9 menit, dapat diatur sebelumnya
Meja putar	Diameter: 400mm;kecepatan rotasi: 1r / mnt, dapat berhenti pada 4 sudut, ketinggian pengangkatan: 350-600mm, kapasitas bantalan: 50kgs
Bahan Kamar	Ruang dalam dan terowongan terbuat dari stainless steel
Sistem Sirkulasi Air	Tes diproses di ruang, peralatan memiliki tangki air bilt-in, air dapat didaur ulang.Dan ruang dalam memiliki perangkat pengumpul air, air uji secara otomatis dikumpulkan ke dalam tangki penyimpanan air melalui sasis.Saluran masuk air dapat dikontrol secara otomatis melalui katup apung di tangki air, sistem dapat memberikan alarm deteksi alarm tingkat air tinggi dan rendah, yang secara efektif dapat mencegah pompa rusak karena kekurangan air kering.Juga, ada perangkat filter pembersih di posisi saluran masuk air.
Perlindungan Keamanan	Perlindungan urutan fase, perlindungan kebocoran, perlindungan kekurangan air, perlindungan abnormal.
