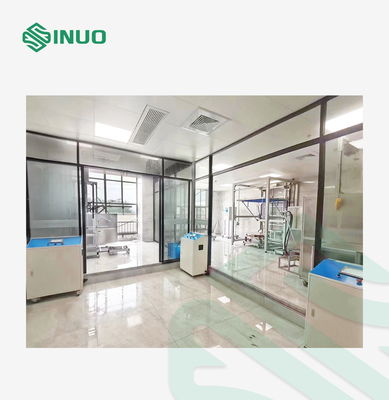

Peralatan Pengujian Masuknya Air Sistem Uji Perlindungan Masuknya IPX1 IPX8

IEC 60529 IPX1 hingga IPX8 Perlindungan Terhadap Sistem Uji Masuknya Air

Standar & Klausul yang Dipatuhi

IEC 60529:2013 "Tingkat perlindungan yang diberikan oleh enklosur (kode IP)" IPX1, IPX2, IPX3, IPX4, IPX5, IPX6, IPX7,IPX8

Ikhtisar Peralatan

Sampel dan Pembatasan:Produk listrik dan elektronik, mobil, suku cadang sepeda motor, peralatan rumah tangga, produk komunikasi, lampu luar ruangan dan perangkat sinyal, dll.

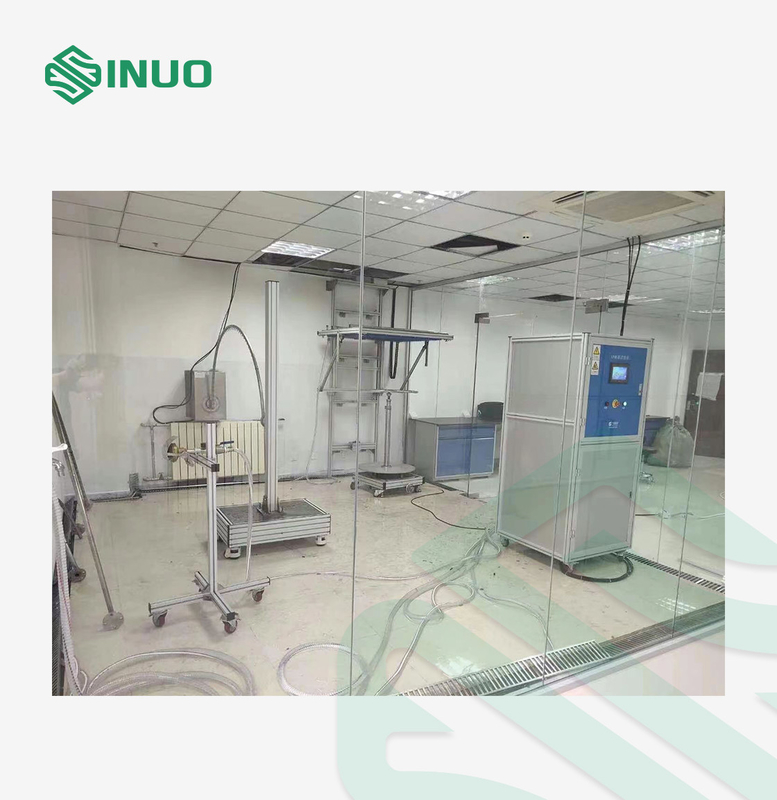

Struktur:Peralatan uji terdiri dari mekanisme tetesan, mekanisme berosilasi, mekanisme pancaran air, tangki pencelupan, kabinet kontrol listrik, dan meja putar.Braket kotak tetesan digantung di dinding dan dengan fungsi anti jatuh, yang dapat diangkat secara otomatis dikendalikan oleh motor.Salah satu ujung mekanisme osilasi dipasang di dinding, dan ujung mekanisme osilasi lainnya dipasang pada penyangga lantai, tabung disebabkan oleh penggerak motor.Nosel dipasang pada penyangga dudukan lantai.Tangki air dan bagian kontrol listrik terintegrasi, pengangkatan keranjang sampel digerakkan oleh kerekan listrik.Kecepatan putaran meja putar dapat disesuaikan, digunakan untuk pengujian IPX1 ~ IPX6, dan dapat dimiringkan 15°, digunakan untuk pengujian IPX2.Peralatan uji dilengkapi dengan alat pembersih filter air untuk mencegah penyumbatan lubang jarum.Seluruh sistem ini mengadopsi struktur tipe terbuka.

Aplikasi:

Untuk memverifikasi kinerja perlindungan penutup untuk produk elektronik dan listrik, mobil, suku cadang sepeda motor, peralatan rumah tangga, segel dan lampu di bawah:

Air menetes pada derajat IPX1 dan IPX2

Penyemprotan dan percikan air pada derajat IPX3 dan IPX4.

Jet air pada derajat IPX5 dan IPX6

Perendaman sementara dalam air pada derajat IPX7

Perendaman terus menerus dalam air pada derajat IPX8

Prinsip:Pastikan tetesan air, semprotan air, atau kecepatan pancaran air mencapai nilai standar yang diperlukan dengan mengontrol aliran pasokan air, dan mencapai tekanan yang setara dengan mengontrol kedalaman sampel yang direndam dalam air, menghasilkan aliran air atau tekanan yang seragam di seluruh area kandang.

Gunakan Lingkungan:

Catu daya: AC380V±5%/50Hz, 15KVA, atau sesuai dengan kebutuhan catu daya lokal klien.

Gunakan tempat: suhu 15-35 ° C, kelembaban relatif 25%-75%, tekanan atmosfer 86 ~ 106kpa (860 mbar -1060 mbar), harus dilengkapi dengan penerangan dan saklar kebocoran tahan air (atau soket), tanah perlu rata, dan fungsi asupan air dan drainase harus baik.

Sumber air: air bersih atau air ledeng tanpa kotoran, dilengkapi filter pembersih air.

Parameter teknik

1. Kabinet Kontrol Listrik & Tangki Perendaman Air
Kabinet Kontrol Listrik	Deteksi aliran: umpan balik sinyal aliran meteran aliran elektronik Pengaturan aliran: Atur pada layar sentuh Pengontrol: Mitsubishi PLC Antarmuka mesin manusia: layar sentuh berwarna 7 inci Fungsi kontrol: pasokan air arus konstan, pasokan air tekanan konstan, kontrol hujan tetes vertikal, kontrol hujan berosilasi, semprotan air dan kontrol jet, kontrol perendaman terus menerus, kontrol rotasi meja putar, kontrol waktu uji, dll. Fungsi perlindungan: perlindungan kebocoran, perlindungan kelebihan beban, perlindungan hubung singkat
Rentang Aplikasi	Pasokan dan kontrol air untuk uji IPX1-6, uji perendaman sementara IPX7, uji perendaman berkelanjutan IPX
Metode Pasokan Air	Pasokan air aliran konstan, pasokan air tekanan konstan
Proses Kontrol Pasokan Air	Pengukur aliran elektronik dan pengukur tekanan digital memonitor nilai arus secara real time setelah pengguna mengatur nilai aliran dan tekanan pada layar sentuh, data dibaca ke dalam PLC melalui konversi data, dan kemudian kecepatan pompa air disesuaikan melalui frekuensi konverter.Sistem ini memiliki dua saluran suplai air: satu cabang aliran besar dan satu cabang aliran kecil.
Cabang Aliran Besar	◆ Diterapkan pada uji jet air kuat IPX5/6 ◆ Rentang aliran: 10-100L/mnt ◆ Akurasi aliran: ±0,5L/mnt ◆ Flowmeter: flowmeter turbin ◆ Pompa air: pompa sentrifugal stainless steel
Cabang Aliran Kecil	◆ Diterapkan pada uji semprotan air IPX1/2/3/4 ◆ Rentang aliran: 1-10L/mnt ◆ Akurasi aliran: ±0,5L/mnt ◆ Flowmeter: flowmeter turbin kecil ◆ Pompa air: pompa air sentrifugal stainless steel ◆ Rentang tekanan: 0,1-3Kg/cm2 ◆ Tampilan tekanan: tampilan digital, menggunakan pengukur tekanan digital
Immersion Tank / Tangki Penyimpanan Air	◆ Dapat digunakan untuk suplai air uji IPX1-6 dan uji perendaman IPX7 & IPX8 ◆ Volume: 500L ◆ Ukuran tangki: W600mmXD600mmXH1400mm ◆ Jendela observasi: jendela kaca temper ◆ Ukuran Jendela Pengamatan: W200mmXH1250mm ◆ Pengukur kedalaman: skala stainless steel ◆ Panjang skala: 1300mm, resolusi 1mm ◆ Kontrol level: sakelar apung + tabung luapan
Pipa Pasokan Air	Pasokan air dari sistem didistribusikan ke setiap peralatan melalui selang PVC sesuai dengan tata letak lokasi, dikendalikan oleh katup air elektromagnetik secara terpisah dari setiap peralatan.Pipa pasokan air dipasang dengan katup pembuangan.Setelah pengujian selesai, air di dalam pipa air akan dikeluarkan secara otomatis.
Saring	Casing stainless steel, elemen filter halus
Perlindungan Keselamatan	Perlindungan urutan fase, perlindungan kebocoran, perlindungan kekurangan air, perlindungan abnormal
2. Alat Uji Kotak Tetes Air Vertikal IPX1/2
Daerah Tetes	WD = 1000×1000mm, ukuran lain dapat disesuaikan
Tinggi Tetesan	Jarak jarum 200mm ke sampel secara otomatis diukur dengan sensor infra merah
Kecepatan Tetesan / Aliran Air	1+0,5 0mm/mnt atau 3+0,5 0mm/mnt dapat dialihkan, curah hujan dikontrol secara digital
Bukaan Lubang Jarum	Φ0.4mm
Jarak Lubang Tetes	20mm×20mm
Mengangkat Kotak Tetes	Didorong oleh motor, dapat disesuaikan dari 1100-1800mm, panduan sekrup memastikan pengangkatan yang mulus dan penguncian sendiri
Waktu Tes	0-99,9 mnt, dapat diatur sebelumnya

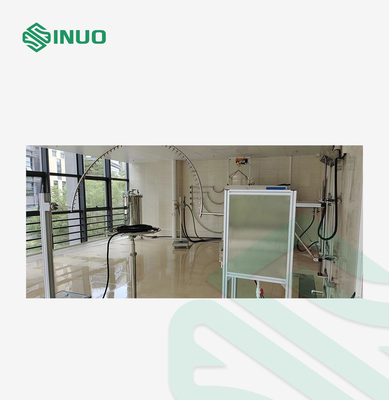

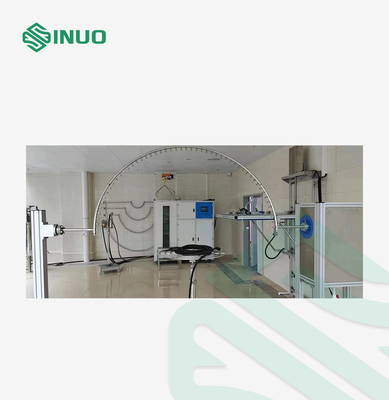

3. Alat Uji Semprotan Air Tabung Berosilasi IPX3/4
Radius Tabung Berosilasi	R200, R400, R600, R800, R1000, R1200, R1400, R1600mm adalah opsional, terbuat dari stainless steel
Bukaan Lubang Jarum	Φ0.4mm
Distribusi Lubang Semprot	IPX3: di atas busur 60° di kedua sisi titik tengah (120°) IPX4: di seluruh 180° setengah lingkaran Jarak lubang: 50mm
Pengalihan IPX3/4	Beralih dengan mengubah sejumlah jarum lubang buta atau jarum melalui lubang
Sudut Osilasi	IPX3:120°(±60°)； IPX4:350°(±175°)
Kecepatan Osilasi	IPX3:4s/siklus(2×120°); IPX4:12s/siklus(2×350°);
Aliran Air	1-10L/menit disesuaikan
Waktu Tes	0,01S～99,9 mnt, dapat diatur sebelumnya
4. IPX3/4 Genggam Semprotan Air Nozzle
Parameter Nosel Semprot	Diameter luar: Ф102mm, diameter bola: SФ75.5mm, 1 lubang di tengah, 2 lingkaran dalam dari 12 lubang pada pitch 30°, 4 lingkaran luar dari 24 lubang pada pitch 15°, total 121 lubang Ф0.5mm, terbuat dari kuningan.
Aliran Air	10L/min ± 5%, flow meter disesuaikan secara manual melalui rotameter, flowmeter elektronik bisa opsional
Tekanan	50～150Kpa, rentang pengukuran pengukur tekanan: 0～0,25Mpa
Bergerak Perisai	Terbuat dari aluminium, bisa dilepas
Arah Penyemprotan Air	Sudut penyemprotan air dapat disesuaikan, nosel semprot IPX 3&4 memiliki dukungan yang sama dengan nosel selang IPX 5&6
Durasi Tes	0,01S～99,9 mnt, dapat diatur sebelumnya
5. Nosel Jet Air Genggam IPX5/6
Parameter Nosel Selang	IPX5: Ф6.3mm;IPX6: Ф12.5mm
Aliran Air	IPX5: 12,5±0,625L/mnt;IPX6: 100±5 L/mnt, flow meter dapat disesuaikan melalui rotameter secara manual, flowmeter elektronik bisa opsional
Jarak dari Nosel ke Permukaan Enklosur	2,8m ((Jarak dari nosel ke permukaan tengah meja putar, standar membutuhkan 2,5-3m)
Arah Aliran Air	Sudut penyemprotan air dapat disesuaikan
Metode Tetap Nosel	Nosel selang IPX 5&6 dan nosel semprot IPX 3&4 dipasang pada penyangga yang sama
Pengukur tekanan	0~0,25MPa, dapat ditampilkan
Durasi Tes	0,01S～99,9min, dapat diatur sebelumnya
6. Ruang Perendaman Sementara IPX7
Ukuran & Volume Kamar	Ukuran ruang dalam: WDH = 600*600mm * 1400mm,500L
Kedalaman Air Uji Tertinggi	1200mm, dengan skala, resolusi skala: 1mm
Ukuran Keranjang	Keranjang gantung baja tahan karat: WD=500×500mm
Kontrol Angkat	Dikendalikan oleh kerekan listrik
Durasi Tes	Kontrol secara manual
Jendela Pengamatan	Jendela kaca temper, ukuran jendela: W200mmXH1200mm
7. Kontainer Perendaman Berkelanjutan IPX8
Metode operasi	Parameter preset, tekanan otomatis, pelepas tekanan otomatis
Ukuran Wadah	Ukuran bagian dalam: Ф600×1200mm, keseluruhan: WDH=800×980mm×1850mm
Rentang Uji Kedalaman Air	0-50 m
Rentang Penyesuaian Sesuai Tekanan Udara	0-0,5MPa, dapat disesuaikan secara otomatis dengan sensor tekanan, akurasi: 0,001MPa
Tekanan Pelepasan Katup Pengaman	0,55MPa
Durasi Tes	0-9999 mnt
8. Meja putar
Diameter	Φ600mm
Kecepatan rotasi	1r/mnt
Daya tampung	≤50kg
Fitur lainnya	Tahan air, dapat dimiringkan 15°, dengan rangka penyangga pengangkat
