IEC 60529 Peralatan Pengujian Masuknya Air IPX1 IPX4 Tabung Berosilasi Tetes Hujan Vertikal

IEC 60529 IPX1~4 Vertikal Rain Drip dan Peralatan Pengujian Tabung Berosilasi

Standar & Klausul yang Dipatuhi

IEC60529:2013 "Tingkat perlindungan yang diberikan oleh enklosur (kode IP)" IPX1, IPX2, IPX3 & IPX4.

Ikhtisar Peralatan

Aplikasi:Untuk memverifikasi kinerja pelindung selungkup untuk produk elektronik dan listrik, mobil, suku cadang sepeda motor, peralatan rumah tangga, segel dan lampu di bawah air yang menetes pada derajat IPX1 & IPX2 dan penyemprotan dan percikan air pada derajat IPX3 & IPX4.

Sampel dan Batasan:Produk listrik dan elektronik, mobil, suku cadang sepeda motor, peralatan rumah tangga, produk komunikasi, pencahayaan luar ruangan dan perangkat sinyal, dll.

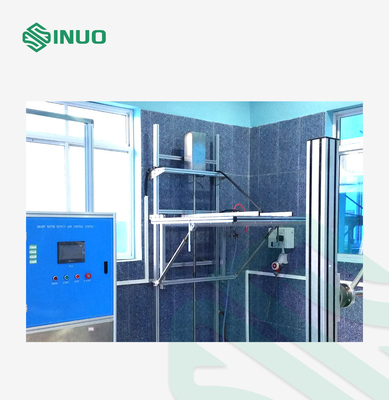

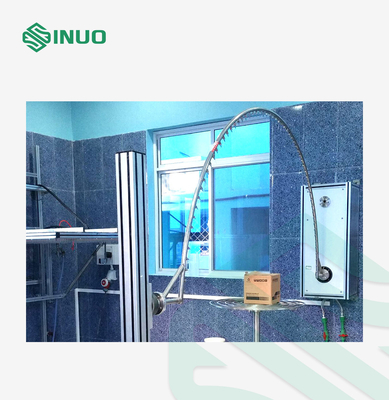

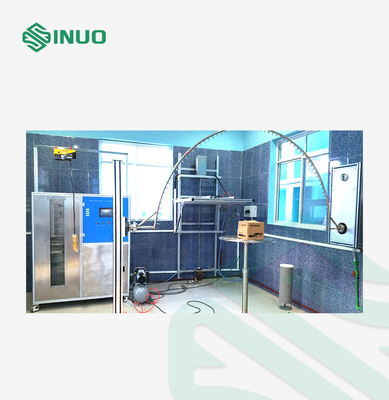

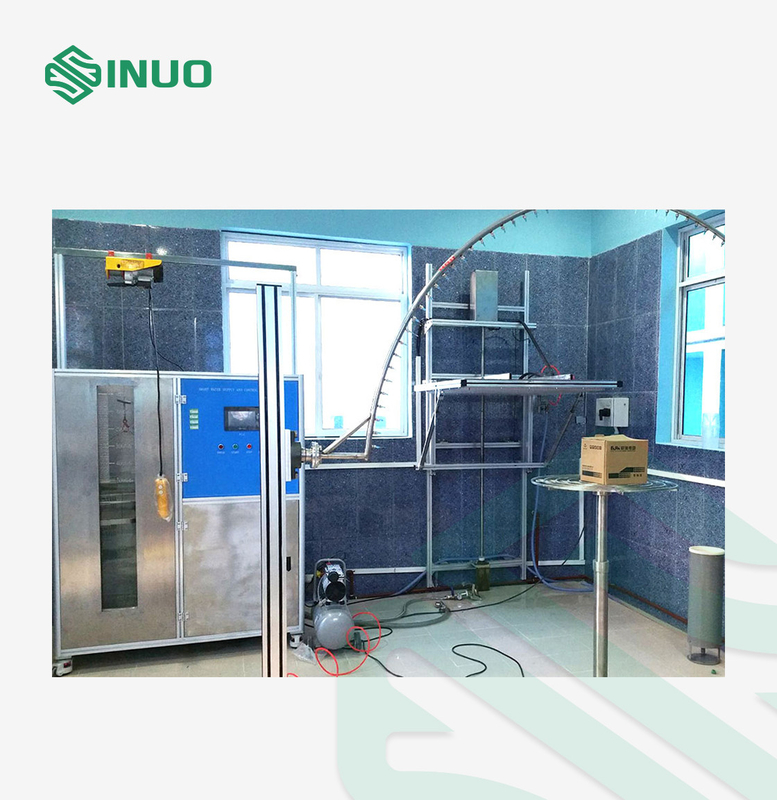

Struktur:Peralatan uji terdiri dari mekanisme tetesan, mekanisme berosilasi, kabinet kontrol listrik, dan meja putar.Braket kotak tetes digantung di dinding dan dengan fungsi anti-jatuh, yang dapat diangkat secara otomatis dikendalikan oleh motor.Salah satu ujung mekanisme berosilasi dipasang di dinding, dan ujung lain dari mekanisme berosilasi dipasang pada penyangga lantai, tabung disebabkan berosilasi oleh penggerak motor.Meja putar memiliki kecepatan putaran 1r/menit, digunakan untuk uji IPX1 ~IPX4;meja putar dapat dimiringkan 15 °, digunakan untuk uji IPX2.Alat uji dilengkapi dengan alat pembersih filter air untuk mencegah penyumbatan lubang jarum.Seluruh sistem ini mengadopsi struktur tipe terbuka.

Prinsip:Pastikan kecepatan tetesan atau kecepatan penyemprotan mencapai nilai standar yang dipersyaratkan dengan mengontrol aliran pasokan air, alat uji dapat menghasilkan aliran tetesan air yang seragam di seluruh area selungkup (IPX1 dan IPX2) atau membuat selungkup spesimen terciprat ke segala arah (IPX3 dan IPX4).

Gunakan Lingkungan:

Catu daya: AC380V±5%/50Hz, 15KVA, atau sesuaikan dengan kebutuhan catu daya lokal klien.

Gunakan tempat: suhu 15-35 ° C, kelembaban relatif 25%-75%, tekanan atmosfer 86 ~ 106kpa (860 mbar -1060 mbar), harus dilengkapi dengan lampu dan sakelar kebocoran tahan air (atau soket), tanah perlu datar, dan fungsi pemasukan dan drainase air harus baik.

Sumber air: air bersih atau air ledeng tanpa kotoran, dilengkapi dengan filter pembersih air.

Parameter teknik
