Peralatan Pengujian Ingress Air IPX9K Jet Fan Nozzle Water Moist Test Chamber

IPX9 Tekanan Tinggi Suhu Tinggi Air Jet Fan Nozzle Test Chamber

Standar & Klausul yang Dipatuhi

IEC60529:2013 "Tingkat perlindungan yang diberikan oleh enklosur (kode IP)" IPX9, gambar 7 hingga 12.

ISO20653-2013 "Kendaraan jalan-Derajat perlindungan (kode IP)-Perlindungan peralatan listrik terhadap benda asing, air dan akses" gambar 7, 8, 9 dan tabel 7 (9K) ”

DIN40050-9 “Kendaraan jalan-Tingkat perlindungan (kode IP)-Perlindungan terhadap benda asing, air dan akses Peralatan listrik> gambar 8 dan tabel 8 (9K) ”

Parameter teknik

Ikhtisar Peralatan

Gunakan Lingkungan:

Catu daya: AC380V±5%/50Hz, 15KVA, atau sesuaikan dengan kebutuhan catu daya lokal klien.

Gunakan tempat: suhu 15-35 ° C, kelembaban relatif 25%-75%, tekanan atmosfer 86 ~ 106kpa (860 mbar -1060 mbar), harus dilengkapi dengan lampu dan sakelar kebocoran tahan air (atau soket), tanah perlu datar, dan fungsi pemasukan air dan drainase harus baik.

Sumber air: air bersih atau air keran tanpa kotoran, dilengkapi dengan filter pembersih air.

Sampel dan Batasan:Kendaraan penumpang, bus, lampu, sepeda motor dan suku cadang dan komponen lainnya, serta produk lain yang perlu diuji di bawah lingkungan IPX9 (IPX9K).

Struktur:

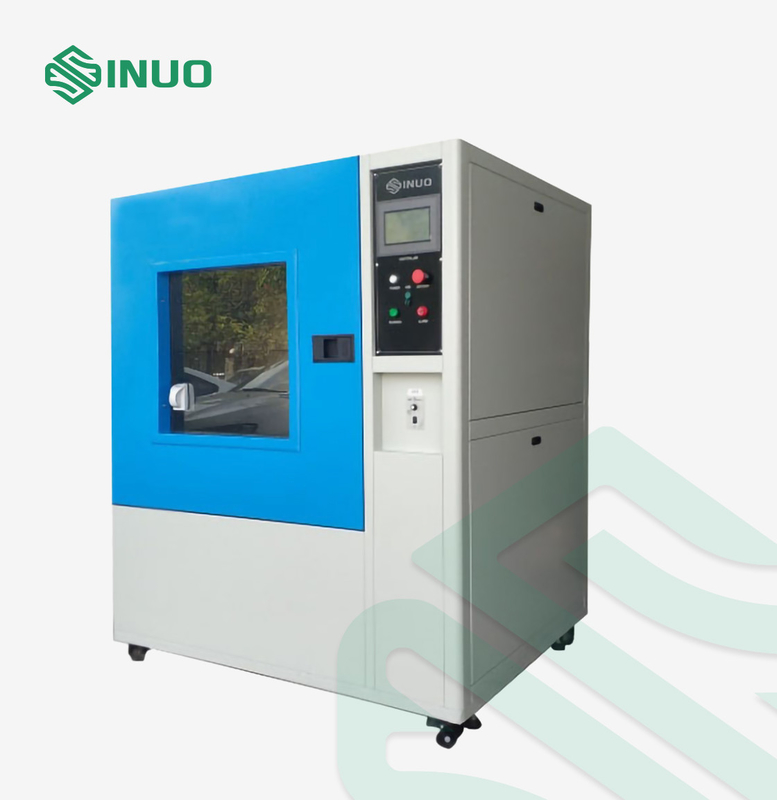

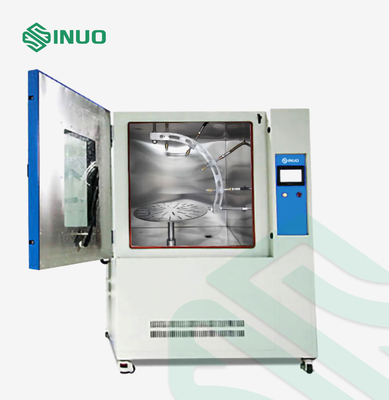

Perangkat ini terdiri dari sasis, mekanisme semprotan air, perangkat suhu tinggi bertekanan tinggi, meja putar, dan kabinet kontrol listrik.

1. Selubung luar ruangan terbuat dari pelat baja berkualitas tinggi.Ruang dalam dan meja putar semuanya terbuat dari baja tahan karat SUS304 untuk memastikan tahan air dan anti korosi.Ruang uji memiliki sistem sirkulasi air sendiri, dan memiliki perangkat pengumpul air di dalamnya.Air uji secara otomatis dikumpulkan ke dalam tangki penyimpanan air melalui sasis.Saluran masuk air dapat dikontrol secara otomatis melalui katup apung di tangki air, sistem dapat memberikan alarm deteksi alarm tingkat air tinggi dan rendah, yang secara efektif dapat mencegah pompa rusak karena kekurangan air kering.

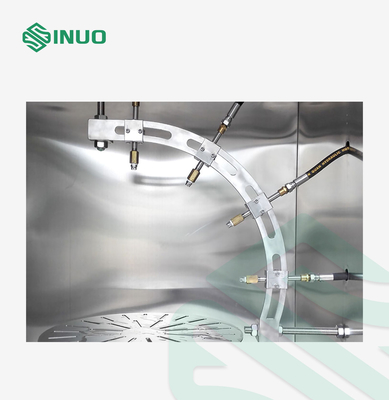

2. 4 nozel standar dipasang di posisi 0°, 30°, 60°, 90° dari braket cincin.

3. Perangkat termostat pemanas air built-in memastikan bahwa suhu air uji memenuhi persyaratan standar.Air bertekanan tinggi disuplai oleh pompa air bertekanan tinggi melalui konversi frekuensi, dan aliran pengaliran air dapat diatur di layar sentuh.

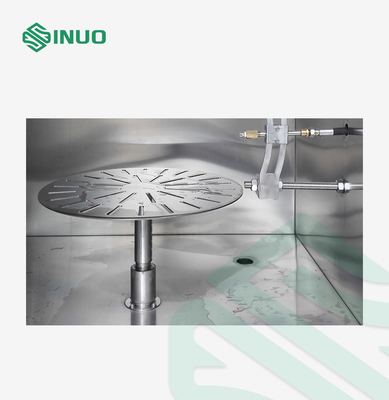

4. Ruang uji dilengkapi dengan meja putar, meja putar disebabkan berputar oleh penggerak motor pada kecepatan putaran 1r/menit, untuk membuat selungkup disemprotkan dari semua arah yang memungkinkan.

5. Pemanasan air, suhu konstan, tekanan air, aliran air, waktu semprotan air c, proses program siklus dan tindakan rotasi meja putar dikendalikan oleh kabinet kontrol listrik.

Aplikasi:Untuk memverifikasi kinerja pelindung darikomponen darikendaraan jalan, lampu, sepeda motor dan bagian lain di bawah tekanan tinggi dan pengaliran air suhu pada derajat IPX9 (IPX9K).

Prinsip:Pastikan bahwa kecepatan pengaliran air mencapai nilai standar yang disyaratkan dengan mengontrol aliran pasokan air, suhu dan tekanan, selungkup disemprotkan dari semua arah yang memungkinkan dengan aliran air dari nozel uji standar seperti yang ditunjukkan pada IEC 60529 gambar 7, 8 dan 9.
